脉动阵列（Systolic Array）

1. 介绍

本目录提供一个 二维脉动阵列 的 Python 仿真，用于计算矩阵乘法。

• 输入矩阵：A 的形状是 (m, k)，B 的形状是 (k, n)
• 输出矩阵：C = A @ B，形状是 (m, n)

阵列由 m × n 个处理单元（PE）组成。每个 PE 在每个周期执行一次乘加（MAC）：

• acc[i, j] = acc[i, j] + in_a * in_b
• in_a 向右传递
• in_b 向下传递

注意事项

参考代码中和文档的叙述中，都是以不先存储矩阵（非权重驻留）的方法展示。

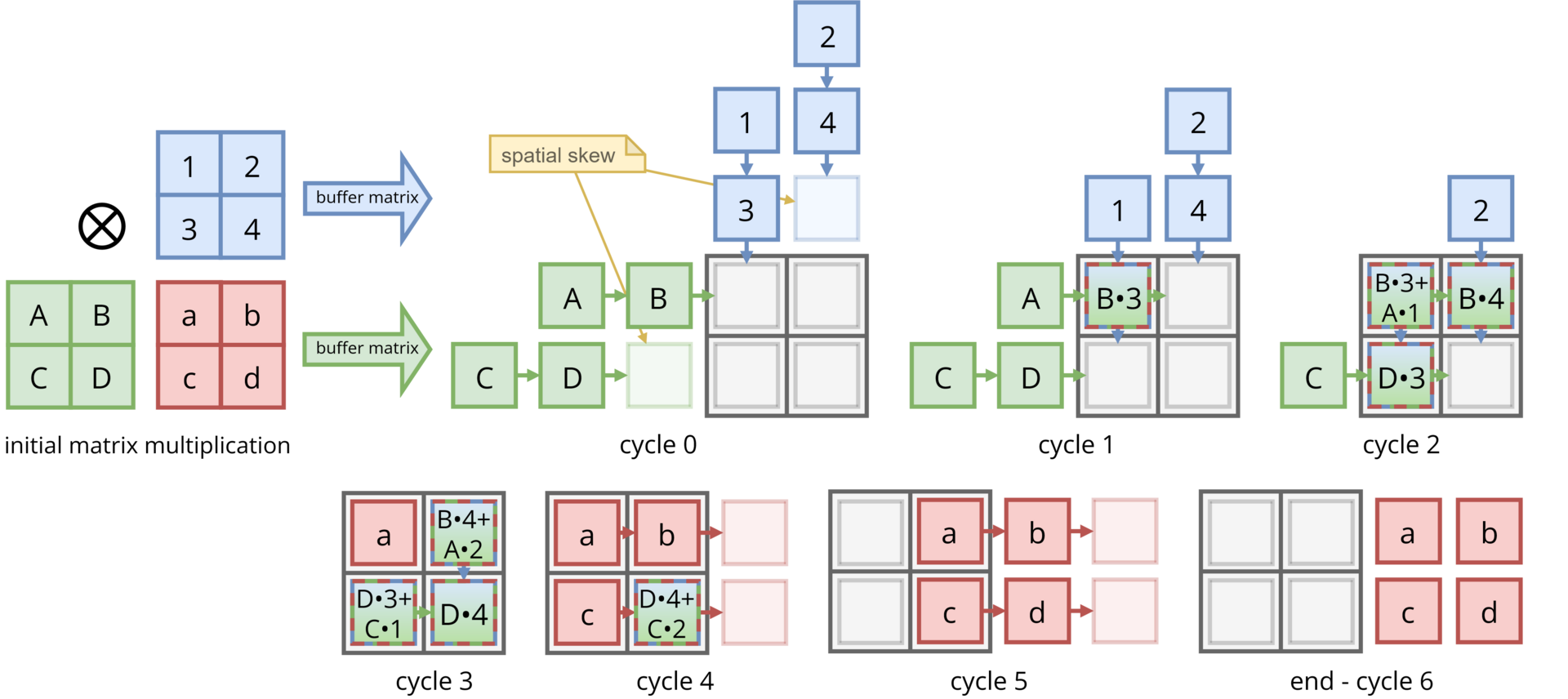

假如绿色部分是矩阵 L，蓝色部分是矩阵 T，输出矩阵为 C。由上图你可以看出，要生成 C 的某一行，需要知道整个矩阵 T 的内容，所以在看到完整的 T 之前，你实际上无法生成 C 的任何一行。

同理，要生成 C 的某一列，需要知道整个矩阵 L 的内容，所以在看到完整的 L 之前，你实际上无法生成 C 的任何一列。

正因如此，在真实系统中，通常是先把整个矩阵 L 输入到脉动阵列中并存储起来（权重驻留），然后才开始处理矩阵 T 的各行；或者把整个矩阵 T 输入到脉动阵列中并存储起来，然后才开始处理矩阵 L 的各列。

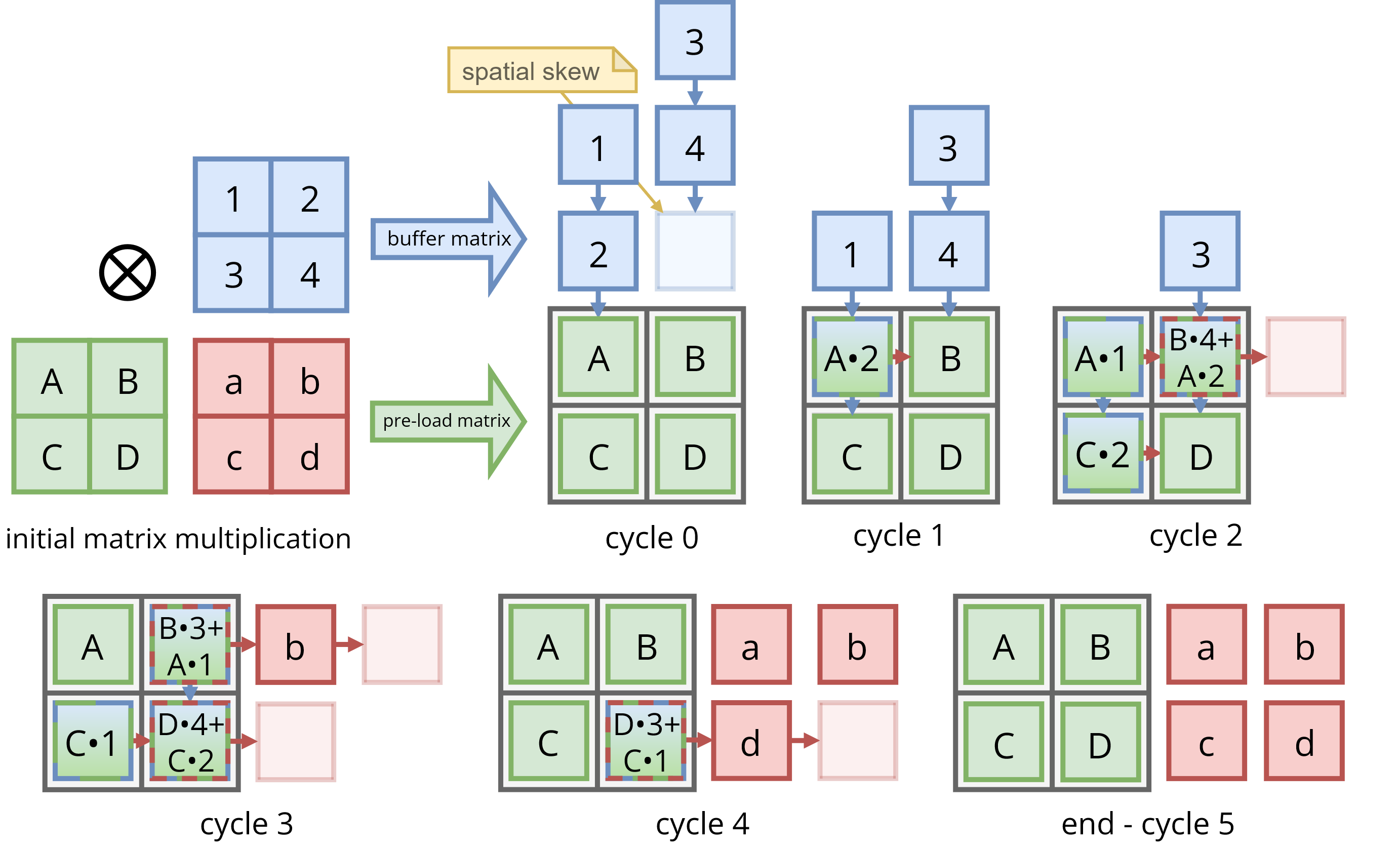

下图展示了把整个矩阵 L 输入到脉动阵列中并存储起来，然后才开始处理矩阵 T 的各行的情况。

注意: 上面这副图的蓝色矩阵的 Spatial Skew 是搞错了的。

---

2. 关键规律（与代码一致）

对于 A(m×k) @ B(k×n)：

• 输入倾斜（skew）规则

  • A[i, p] 在周期 t = i + p 注入第 i 行左侧
  • B[p, j] 在周期 t = j + p 注入第 j 列上侧

• 脉动阵列计算矩阵总耗费周期数

  • total_cycles = m + n + k - 2

---

3. 代码说明（systolic_array.py）

• PE (脉动阵列 cell)

  • compute(in_a, in_b)：执行乘加，保存下一拍输出
  • clock_tick()：更新 out_a 和 out_b

• generate_skewed_inputs(A, B)

  • 根据 A、B 生成倾斜输入序列 A_inputs 与 B_inputs
  • 返回 A_inputs、B_inputs、total_cycles

• simulate_systolic_array(A, B)

  • 构建 m × n 的 PE 网格
  • 每个周期执行“先 compute、后 clock_tick”
  • 返回 C、history、A_inputs、B_inputs

• print_cycle_history(history)

  • 打印每个周期的 PE 累加值

• plot_systolic_history(history, m, n)

  • 可视化每个周期的数据输入、PE 状态和数据流向

---

4. 使用方式

python .\systolic_array.py

运行后会：

1. 生成并打印 A_inputs / B_inputs
2. 打印每个周期的累加状态
3. 输出 C 与 A @ B 对比结果
4. 绘制每个周期的数据流动图

---

5. 补充

假设：

• 绿色部分对应矩阵 $L$
• 蓝色部分对应矩阵 $T$
• 输出矩阵为 $C$

并且有：

$$C = L \times T$$

5.1 矩阵定义

矩阵 $L$ 是一个 $2 \times 2$ 矩阵：

$$L = \begin{bmatrix} l_{00} & l_{01} \\ l_{10} & l_{11} \end{bmatrix}$$

矩阵 $T$ 是一个 $2 \times 2$ 矩阵：

$$T = \begin{bmatrix} t_{00} & t_{01} \\ t_{10} & t_{11} \end{bmatrix}$$

输出矩阵 $C$ 也是一个 $2 \times 2$ 矩阵：

$$C = \begin{bmatrix} c_{00} & c_{01} \\ c_{10} & c_{11} \end{bmatrix}$$

---

5.2 矩阵乘法展开

由

$$C = L \times T$$

可得：

$$\begin{aligned} c_{00} &= l_{00} t_{00} + l_{01} t_{10} \\ c_{01} &= l_{00} t_{01} + l_{01} t_{11} \\ c_{10} &= l_{10} t_{00} + l_{11} t_{10} \\ c_{11} &= l_{10} t_{01} + l_{11} t_{11} \end{aligned}$$

---

5.3 为什么生成 $C$ 的某一行需要知道整个矩阵 $T$

例如，C 的第 0 行为：

$$\begin{bmatrix} c_{00} & c_{01} \end{bmatrix}$$

其中：

$$c_{00} = l_{00} t_{00} + l_{01} t_{10}$$

$$c_{01} = l_{00} t_{01} + l_{01} t_{11}$$

可以看到，要计算 $c_{00}$ 和 $c_{01}$，不仅需要矩阵 $L$ 的第 0 行：

$$\begin{bmatrix} l_{00} & l_{01} \end{bmatrix}$$

还需要矩阵 $T$ 的第 0 列和第 1 列：

$$\begin{bmatrix} t_{00} \\ t_{10} \end{bmatrix}, \quad \begin{bmatrix} t_{01} \\ t_{11} \end{bmatrix}$$

也就是说，要生成 $C$ 的某一行，实际上需要知道矩阵 $T$ 的完整内容。

---

5.4 为什么生成 $C$ 的某一列需要知道整个矩阵 $L$

例如，C 的第 0 列为：

$$\begin{bmatrix} c_{00} \\ c_{10} \end{bmatrix}$$

其中：

$$c_{00} = l_{00} t_{00} + l_{01} t_{10}$$

$$c_{10} = l_{10} t_{00} + l_{11} t_{10}$$

可以看到，要计算 $c_{00}$ 和 $c_{10}$，不仅需要矩阵 $T$ 的第 0 列：

$$\begin{bmatrix} t_{00} \\ t_{10} \end{bmatrix}$$

还需要矩阵 $L$ 的第 0 行和第 1 行：

$$\begin{bmatrix} l_{00} & l_{01} \end{bmatrix}, \quad \begin{bmatrix} l_{10} & l_{11} \end{bmatrix}$$

也就是说，要生成 $C$ 的某一列，实际上需要知道矩阵 $L$ 的完整内容。

---

5.5 结合脉动阵列的说明

正因如此，在真实系统中，通常会采用以下两种方式之一：

方式 1：先存储整个矩阵 $L$

先将整个矩阵 $L$ 输入到脉动阵列中并存储起来：

$$L = \begin{bmatrix} l_{00} & l_{01} \\ l_{10} & l_{11} \end{bmatrix}$$

然后再开始处理矩阵 $T$ 的各行。

方式 2：先存储整个矩阵 $T$

先将整个矩阵 $T$ 输入到脉动阵列中并存储起来：

$$T = \begin{bmatrix} t_{00} & t_{01} \\ t_{10} & t_{11} \end{bmatrix}$$

然后再开始处理矩阵 $L$ 的各列。
