位置编码（一）：旋转位置编码 RoPE

· 6 min read

RoPE 旋转位置编码：从旋转矩阵到 LLaMA 源码实现

RoPE 还具备远程衰减和外推性，后面有需要再推导。

本文的推导过程与 RoFormer: Enhanced Transformer with Rotary Position Embedding 中的推导方式有所不同。原论文采用的是复平面展开的分析方法，而本文的推导思路更为直观易懂，主要参考了视频讲解 你还不懂旋转位置编码吗？。

1. 为什么 Transformer 需要位置编码

Transformer 的 Self-Attention 机制本质上是对一组 token 做两两相关性计算。

给定一个长度为 NN 的输入序列：

SN={wi}i=1N\mathbb{S}_{N}=\{w_i\}_{i=1}^{N}

其中 wiw_i 表示第 ii 个 token。

经过 embedding 层后，得到对应的词向量序列：

EN={xi}i=1N\mathbb{E}_N = \{ \boldsymbol{x}_i \}_{i=1}^{N}

其中 xi∈Rd\boldsymbol{x}_i \in \mathbb{R}^{d} 表示第 ii 个 token 的 dd 维词向量。

在 Self-Attention 中，每个 token 的 embedding 会被映射成 query、key、value：

qm=fq(xm,m)\boldsymbol{q}_m = f_q(\boldsymbol{x}_m, m)

kn=fk(xn,n)\boldsymbol{k}_n = f_k(\boldsymbol{x}_n, n)

vn=fv(xn,n)\boldsymbol{v}_n = f_v(\boldsymbol{x}_n, n)

其中：

  • qm\boldsymbol{q}_m：位置 mm 的 query；
  • kn\boldsymbol{k}_n：位置 nn 的 key；
  • vn\boldsymbol{v}_n：位置 nn 的 value；
  • m,nm,n 表示 token 的位置。

Self-Attention 的核心计算是：

am,n=exp⁡(qmTknd)∑j=1Nexp⁡(qmTkjd)a_{m,n} = \frac{ \exp\left( \frac{\boldsymbol{q}_m^T \boldsymbol{k}_n}{\sqrt{d}} \right) }{ \sum_{j=1}^{N} \exp\left( \frac{\boldsymbol{q}_m^T \boldsymbol{k}_j}{\sqrt{d}} \right) }

om=∑n=1Nam,nvn\boldsymbol{o}_m = \sum_{n=1}^{N} a_{m,n}\boldsymbol{v}_n

也就是说，attention score 主要由 qmTkn\boldsymbol{q}_m^T \boldsymbol{k}_n 决定。

但是，如果没有位置编码，那么 attention 只知道 token 的内容相似度，不知道 token 的顺序。

例如：

我 爱 你
你 爱 我

这两个句子的 token 集合类似，但语义不同。原因就在于 token 的顺序不同。

所以 Transformer 必须引入位置编码。

2. 绝对位置编码与相对位置编码

2.1 绝对位置编码

经典 Transformer 使用的是绝对位置编码。

常见做法是在 token embedding 上加一个位置向量：

xi′=xi+pi\boldsymbol{x}_i' = \boldsymbol{x}_i + \boldsymbol{p}_i

然后再计算：

qi=Wq(xi+pi)\boldsymbol{q}_i = W_q(\boldsymbol{x}_i + \boldsymbol{p}_i)

ki=Wk(xi+pi)\boldsymbol{k}_i = W_k(\boldsymbol{x}_i + \boldsymbol{p}_i)

vi=Wv(xi+pi)\boldsymbol{v}_i = W_v(\boldsymbol{x}_i + \boldsymbol{p}_i)

经典 Sinusoidal 位置编码定义为：

pi,2t=sin⁡(i100002t/d)\boldsymbol{p}_{i,2t} = \sin \left( \frac{i}{10000^{2t/d}} \right)

pi,2t+1=cos⁡(i100002t/d)\boldsymbol{p}_{i,2t+1} = \cos \left( \frac{i}{10000^{2t/d}} \right)

其中：

  • ii 是 token 的位置；
  • dd 是 embedding 维度;
  • tt：维度索引的分段参数，取值范围为 t=0,1,2,…,(d2−1) t = 0, 1, 2, \dots, (\frac{d}{2} - 1) 。

这种方法直接告诉模型“当前 token 在第几个位置”，所以称为绝对位置编码。

2.2 相对位置编码

在语言模型中，相对位置往往比绝对位置更重要。

例如：

位置 5 和位置 6
位置 100 和位置 101

它们的绝对位置不同，但相对距离都是：1 1

对于 attention 来说，query 和 key 之间的相对距离：

m−nm-n

通常比它们各自的绝对位置 mm、nn 更重要。

因此，相对位置编码希望 attention score 显式或隐式依赖 m−n m-n

RoPE 的目标就是：

让 query 和 key 在计算点积时，自然包含相对位置信息 m−nm-n。

3. RoPE 的核心思想

RoPE，全称 Rotary Position Embedding，即旋转位置编码。

它的核心思想是：

不把位置向量加到 embedding 上，而是根据 token 的位置，对 query 和 key 做旋转变换。

也就是说，对于位置 mm 的 query：

qm→Rmqm\boldsymbol{q}_m \rightarrow R_m \boldsymbol{q}_m

对于位置 nn 的 key：

kn→Rnkn\boldsymbol{k}_n \rightarrow R_n \boldsymbol{k}_n

然后再计算 attention score：

(Rmqm)T(Rnkn)(R_m\boldsymbol{q}_m)^T(R_n\boldsymbol{k}_n)

经过旋转矩阵的性质变换后，这个点积会变成只与相对位置 n−mn-m 或 m−nm-n 有关的形式。

这就是 RoPE 最重要的性质。

4. 旋转矩阵基础

4.1 二维旋转矩阵

在二维平面中，一个向量绕原点旋转角度 θ\theta，可以用旋转矩阵表示。

常见的列向量旋转矩阵为：

R(θ)=[cos⁡θ−sin⁡θsin⁡θcos⁡θ]R(\theta) = \begin{bmatrix} \cos\theta & -\sin\theta \\ \sin\theta & \cos\theta \end{bmatrix}

如果有二维列向量：

x=[x0x1]\boldsymbol{x} = \begin{bmatrix} x_0 \\ x_1 \end{bmatrix}

那么旋转后为：

R(θ)x=[cos⁡θ−sin⁡θsin⁡θcos⁡θ][x0x1]R(\theta)\boldsymbol{x} = \begin{bmatrix} \cos\theta & -\sin\theta \\ \sin\theta & \cos\theta \end{bmatrix} \begin{bmatrix} x_0 \\ x_1 \end{bmatrix}

展开得到：

R(θ)x=[x0cos⁡θ−x1sin⁡θx0sin⁡θ+x1cos⁡θ]R(\theta)\boldsymbol{x} = \begin{bmatrix} x_0\cos\theta - x_1\sin\theta \\ x_0\sin\theta + x_1\cos\theta \end{bmatrix}

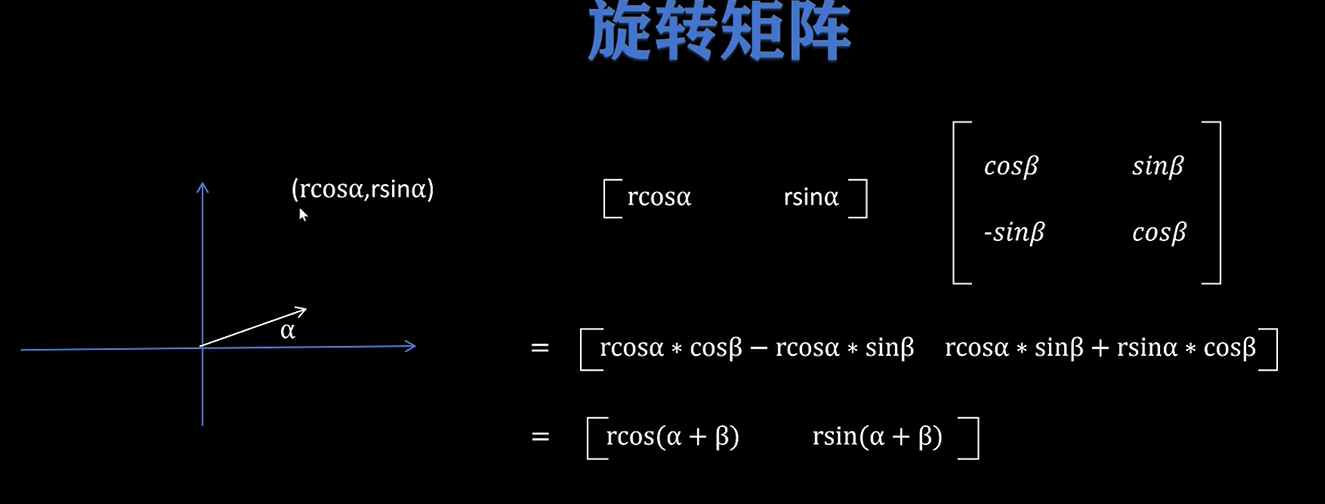

下图展示了旋转矩阵的两个例子：

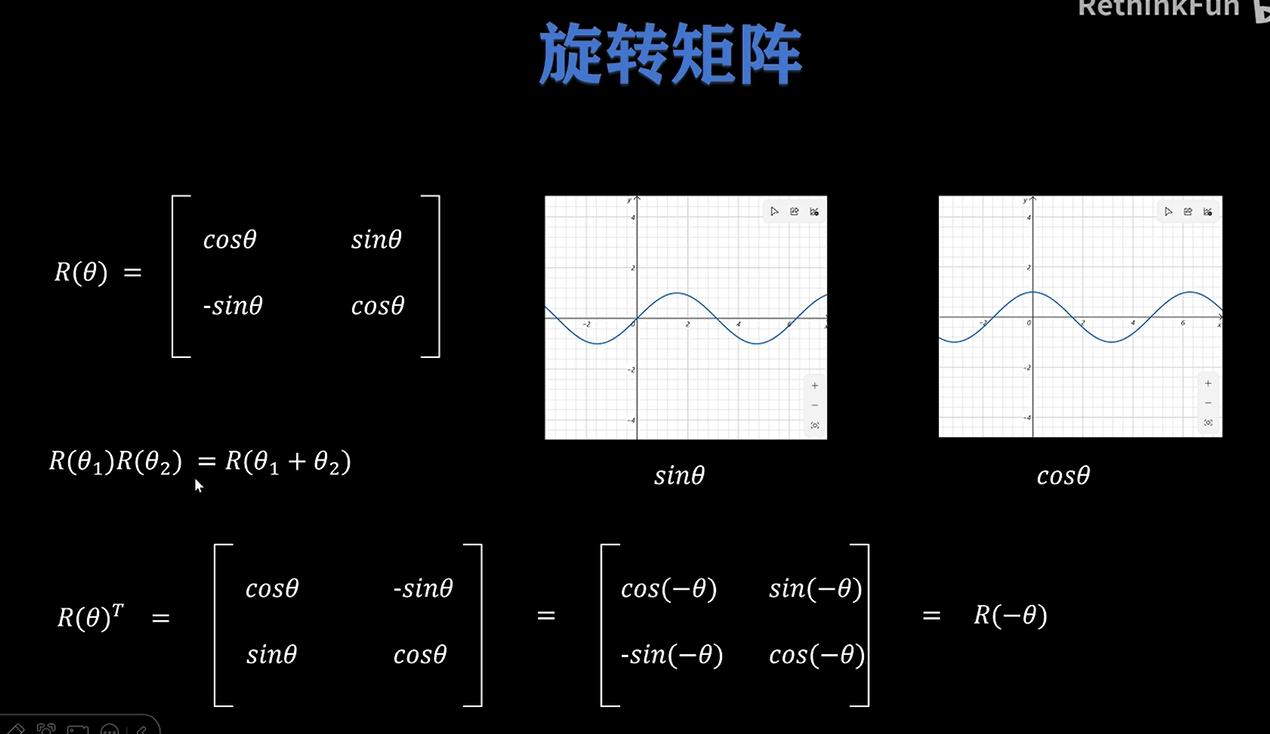

4.2 旋转矩阵的重要性质

旋转矩阵有两个非常关键的性质。

性质一：连续旋转可以相加

R(θ1)R(θ2)=R(θ1+θ2)R(\theta_1)R(\theta_2)= R(\theta_1+\theta_2)

也就是说，先旋转 θ1\theta_1，再旋转 θ2\theta_2，等价于一次性旋转 θ1+θ2 \theta_1+\theta_2 。

性质二：转置等于反向旋转

R(θ)T=R(−θ)R(\theta)^T = R(-\theta)

证明如下：

这两个性质是 RoPE 能够引入相对位置的数学基础。

5. 二维 RoPE 推导

为了理解 RoPE，可以先从二维情况开始。

假设 query 和 key 都是二维向量：

qm=[qm(1)qm(2)]\boldsymbol{q}_m = \begin{bmatrix} q_m^{(1)} \\ q_m^{(2)} \end{bmatrix}

kn=[kn(1)kn(2)]\boldsymbol{k}_n = \begin{bmatrix} k_n^{(1)} \\ k_n^{(2)} \end{bmatrix}

RoPE 对位置 mm 的 query 做旋转：

fq(xm,m)=R(mθ)qmf_q(\boldsymbol{x}_m,m) = R(m\theta)\boldsymbol{q}_m

对位置 nn 的 key 做旋转：

fk(xn,n)=R(nθ)knf_k(\boldsymbol{x}_n,n) = R(n\theta)\boldsymbol{k}_n

其中 θ \theta 是旋转频率。

二维旋转后的 query 为：

R(mθ)qm=[cos⁡mθ−sin⁡mθsin⁡mθcos⁡mθ][qm(1)qm(2)]R(m\theta)\boldsymbol{q}_m = \begin{bmatrix} \cos m\theta & -\sin m\theta \\ \sin m\theta & \cos m\theta \end{bmatrix} \begin{bmatrix} q_m^{(1)} \\ q_m^{(2)} \end{bmatrix}

展开：

=[qm(1)cos⁡mθ−qm(2)sin⁡mθqm(1)sin⁡mθ+qm(2)cos⁡mθ]= \begin{bmatrix} q_m^{(1)}\cos m\theta - q_m^{(2)}\sin m\theta \\ q_m^{(1)}\sin m\theta + q_m^{(2)}\cos m\theta \end{bmatrix}

key 同理：

R(nθ)kn=[kn(1)cos⁡nθ−kn(2)sin⁡nθkn(1)sin⁡nθ+kn(2)cos⁡nθ]R(n\theta)\boldsymbol{k}_n = \begin{bmatrix} k_n^{(1)}\cos n\theta - k_n^{(2)}\sin n\theta \\ k_n^{(1)}\sin n\theta + k_n^{(2)}\cos n\theta \end{bmatrix}

这就是“旋转位置编码”名字的来源：

位置编码不是加法，而是对 query 和 key 进行旋转。
注意 m 和 n 都是对应 token 的位置 id。例如，第 0 个 token 的位置 id 即为 0。

6. 从二维 RoPE 扩展到多维 RoPE

真实模型中的 query 和 key 通常是高维向量。

假设 head dimension 为 dd，并且 dd 是偶数：

x=[x0,x1,x2,x3,⋯ ,xd−2,xd−1]T\boldsymbol{x} = [x_0,x_1,x_2,x_3,\cdots,x_{d-2},x_{d-1}]^T

RoPE 的做法是每两个维度为一组，在每个二维子空间中做旋转。

RoPE 本质是在高维向量空间里选出若干个互不重叠的二维子空间，然后在每个二维子空间里做旋转。
所以，唯一的要求是，每组选择的那两个维度不能跟其他组的重复，除此之外怎么选都行。

比如，选择相邻的两个维度为一组，即：

  • (x0,x1)(x_0, x_1) 使用频率 θ0\theta_0
  • (x2,x3)(x_2, x_3) 使用频率 θ1\theta_1
  • (x4,x5)(x_4, x_5) 使用频率 θ2\theta_2
  • ...
  • (xd−2,xd−1)(x_{d-2}, x_{d-1}) 使用频率 θd/2−1\theta_{d/2-1}

6.1 多维旋转矩阵

多维 RoPE 的旋转矩阵是一个块对角矩阵：

RΘ,md=[cos⁡mθ0−sin⁡mθ000⋯00sin⁡mθ0cos⁡mθ000⋯0000cos⁡mθ1−sin⁡mθ1⋯0000sin⁡mθ1cos⁡mθ1⋯00⋮⋮⋮⋮⋱⋮⋮0000⋯cos⁡mθd2−1−sin⁡mθd2−10000⋯sin⁡mθd2−1cos⁡mθd2−1]R_{\Theta,m}^{d} = \begin{bmatrix} \cos m\theta_0 & -\sin m\theta_0 & 0 & 0 & \cdots & 0 & 0 \\ \sin m\theta_0 & \cos m\theta_0 & 0 & 0 & \cdots & 0 & 0 \\ 0 & 0 & \cos m\theta_1 & -\sin m\theta_1 & \cdots & 0 & 0 \\ 0 & 0 & \sin m\theta_1 & \cos m\theta_1 & \cdots & 0 & 0 \\ \vdots & \vdots & \vdots & \vdots & \ddots & \vdots & \vdots \\ 0 & 0 & 0 & 0 & \cdots & \cos m\theta_{\frac d2-1} & -\sin m\theta_{\frac d2-1} \\ 0 & 0 & 0 & 0 & \cdots & \sin m\theta_{\frac d2-1} & \cos m\theta_{\frac d2-1} \end{bmatrix}

其中频率集合为：

Θ={θi=10000−2i/d,i=0,1,⋯ ,d2−1}\Theta = \left\{ \theta_i = 10000^{-2i/d}, i = 0,1,\cdots,\frac d2 - 1 \right\}

也可以写成：

θi=1100002i/d\theta_i = \frac{1}{10000^{2i/d}}

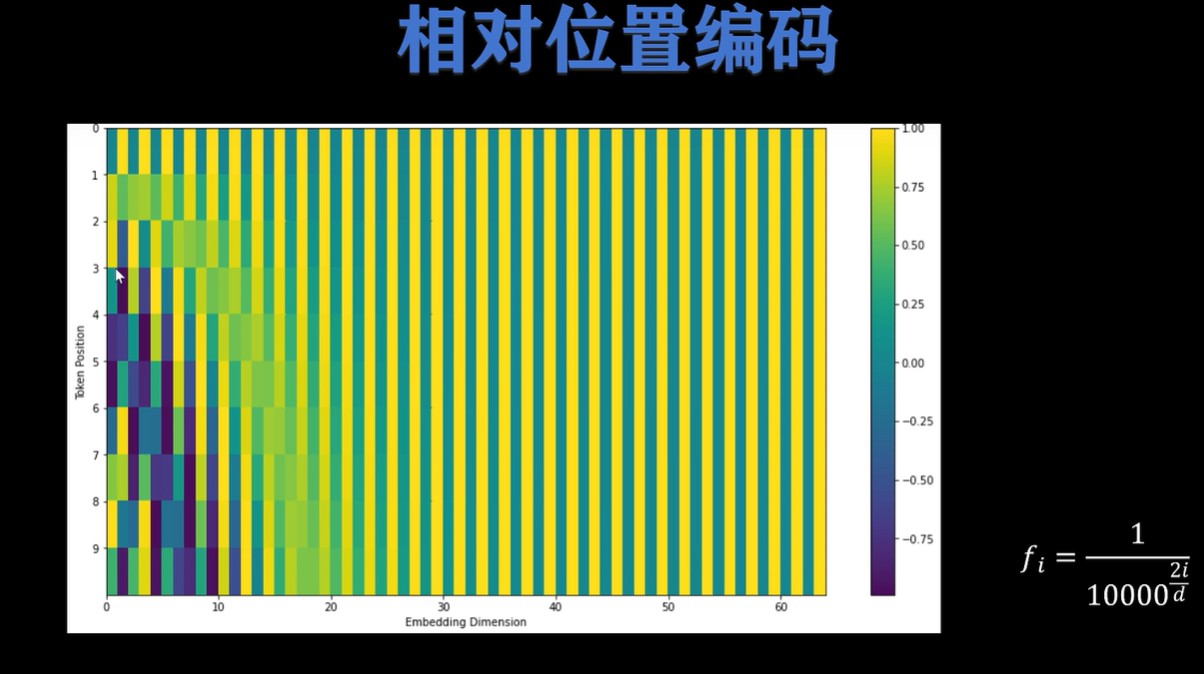

6.2 为什么不同维度使用不同频率？

RoPE 沿用了 Sinusoidal 位置编码中的频率设计：

θi=1100002i/d\theta_i = \frac{1}{10000^{2i/d}}

不同维度（即 ii）对应不同频率（即 θ\theta）。由于 sin⁡\sin 和 cos⁡\cos 都是周期性函数，所以：

  • 低维频率较高，适合捕捉短距离位置变化。
  • 高维频率较低，适合捕捉长距离位置变化。

这样可以让模型同时感知短程关系和长程关系。

7. RoPE 为什么天然包含相对位置信息

这是 RoPE 最核心的部分。

对于位置 mm 的 query：

q~m=Rmqm\tilde{\boldsymbol{q}}_m = R_m \boldsymbol{q}_m

对于位置 nn 的 key：

k~n=Rnkn\tilde{\boldsymbol{k}}_n = R_n \boldsymbol{k}_n

其中：

Rm=R(mθ)R_m = R(m\theta)

Rn=R(nθ)R_n = R(n\theta)

attention score 为：

q~mTk~n=(Rmqm)T(Rnkn)=qmTRmTRnkn\tilde{\boldsymbol{q}}_m^T \tilde{\boldsymbol{k}}_n = (R_m\boldsymbol{q}_m)^T(R_n\boldsymbol{k}_n) = \boldsymbol{q}_m^T R_m^T R_n \boldsymbol{k}_n

由于：

RmT=R(−mθ)R_m^T = R(-m\theta)

所以：

RmTRn=R(−mθ)R(nθ)R_m^T R_n = R(-m\theta)R(n\theta)

根据旋转矩阵相加性质：

R(−mθ)R(nθ)=R((n−m)θ)R(-m\theta)R(n\theta) = R((n-m)\theta)

因此：

q~mTk~n=qmTR((n−m)θ)kn\tilde{\boldsymbol{q}}_m^T \tilde{\boldsymbol{k}}_n = \boldsymbol{q}_m^T R((n-m)\theta)\boldsymbol{k}_n

这说明 RoPE 之后的 attention score 只依赖相对位置 n−mn-m，而不是单独依赖绝对位置 mm 和 nn。所以 RoPE 虽然使用绝对位置生成旋转角度，但最终在 attention score 中体现为相对位置编码。

8. RoPE 的高效计算形式

如果直接构造完整的旋转矩阵：

RΘ,mdR_{\Theta,m}^{d}

再和 query、key 相乘，计算量和内存开销都很大。

但 RoPE 的旋转矩阵是稀疏块对角矩阵，因此可以高效实现。

对于 head dimension 向量：

x=[x0,x1,x2,x3,⋯ ,xd−2,xd−1]T\boldsymbol{x} = [x_0,x_1,x_2,x_3,\cdots,x_{d-2},x_{d-1}]^T

如果选择相邻维度为一组，则 RoPE 旋转结果为：

RΘ,mdx=[x0cos⁡mθ0−x1sin⁡mθ0x0sin⁡mθ0+x1cos⁡mθ0x2cos⁡mθ1−x3sin⁡mθ1x2sin⁡mθ1+x3cos⁡mθ1⋮xd−2cos⁡mθd2−1−xd−1sin⁡mθd2−1xd−2sin⁡mθd2−1+xd−1cos⁡mθd2−1]R_{\Theta,m}^{d}\boldsymbol{x} = \begin{bmatrix} x_0\cos m\theta_0 - x_1\sin m\theta_0 \\ x_0\sin m\theta_0 + x_1\cos m\theta_0 \\ x_2\cos m\theta_1 - x_3\sin m\theta_1 \\ x_2\sin m\theta_1 + x_3\cos m\theta_1 \\ \vdots \\ x_{d-2}\cos m\theta_{\frac d2-1} - x_{d-1}\sin m\theta_{\frac d2-1} \\ x_{d-2}\sin m\theta_{\frac d2-1} + x_{d-1}\cos m\theta_{\frac d2-1} \end{bmatrix}

可以写成逐元素运算：

RΘ,mdx=x⊙cos⁡m+rotate⁡(x)⊙sin⁡mR_{\Theta,m}^{d}\boldsymbol{x} = \boldsymbol{x}\odot \boldsymbol{\cos}_m + \operatorname{rotate}(\boldsymbol{x})\odot \boldsymbol{\sin}_m

其中：

cos⁡m=[cos⁡mθ0,cos⁡mθ0,cos⁡mθ1,cos⁡mθ1,⋯ ,cos⁡mθd2−1,cos⁡mθd2−1]\boldsymbol{\cos}_m = [ \cos m\theta_0, \cos m\theta_0, \cos m\theta_1, \cos m\theta_1, \cdots, \cos m\theta_{\frac d2-1}, \cos m\theta_{\frac d2-1} ]

sin⁡m=[sin⁡mθ0,sin⁡mθ0,sin⁡mθ1,sin⁡mθ1,⋯ ,sin⁡mθd2−1,sin⁡mθd2−1]\boldsymbol{\sin}_m = [ \sin m\theta_0, \sin m\theta_0, \sin m\theta_1, \sin m\theta_1, \cdots, \sin m\theta_{\frac d2-1}, \sin m\theta_{\frac d2-1} ]

并且：

rotate⁡(x)=[−x1,x0,−x3,x2,⋯ ,−xd−1,xd−2]\operatorname{rotate}(\boldsymbol{x}) = [-x_1,x_0,-x_3,x_2,\cdots,-x_{d-1},x_{d-2}]

这就是 RoPE 的高效实现形式。

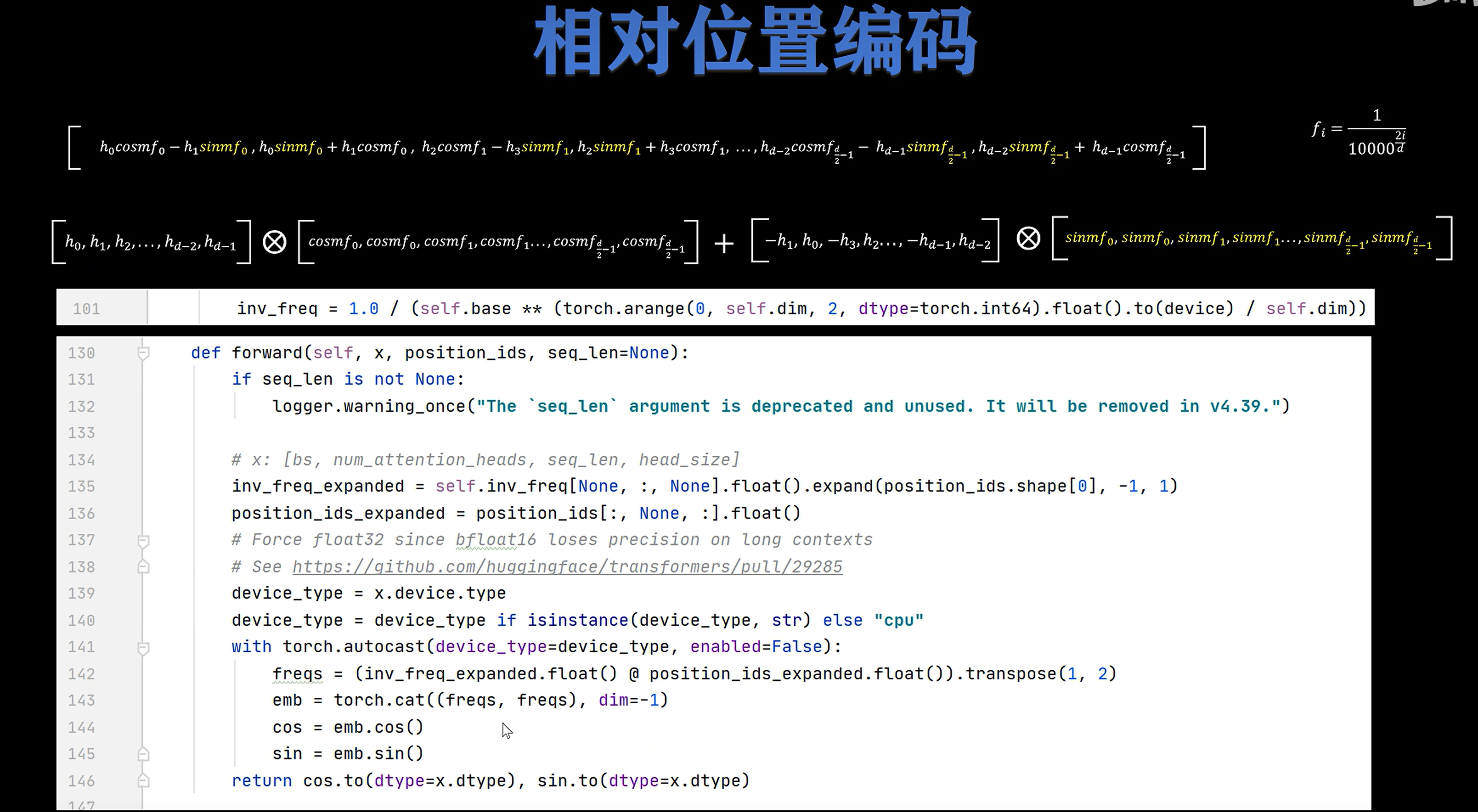

9. HuggingFace LLama 的 RoPE 源码

举例：

3 个 token
hidden 维度 = 10

为了方便理解，假设每个 token 的 q 向量就是 10 维。RoPE 实际上是作用在 attention 里的 q 和 k 上，不是直接作用在原始 token embedding 上。

现在有 3 个 token

位置分别是：

token0: position = 0
token1: position = 1
token2: position = 2

每个 token 的 hidden 向量是 10 维，例如某个 token 的 q 向量：

q = [h0, h1, h2, h3, h4, h5, h6, h7, h8, h9]

RoPE 要做的事是：

把这个 10 维向量拆成 5 个二维向量，然后根据 token 的位置旋转它们。

10 维怎么拆成 5 组？

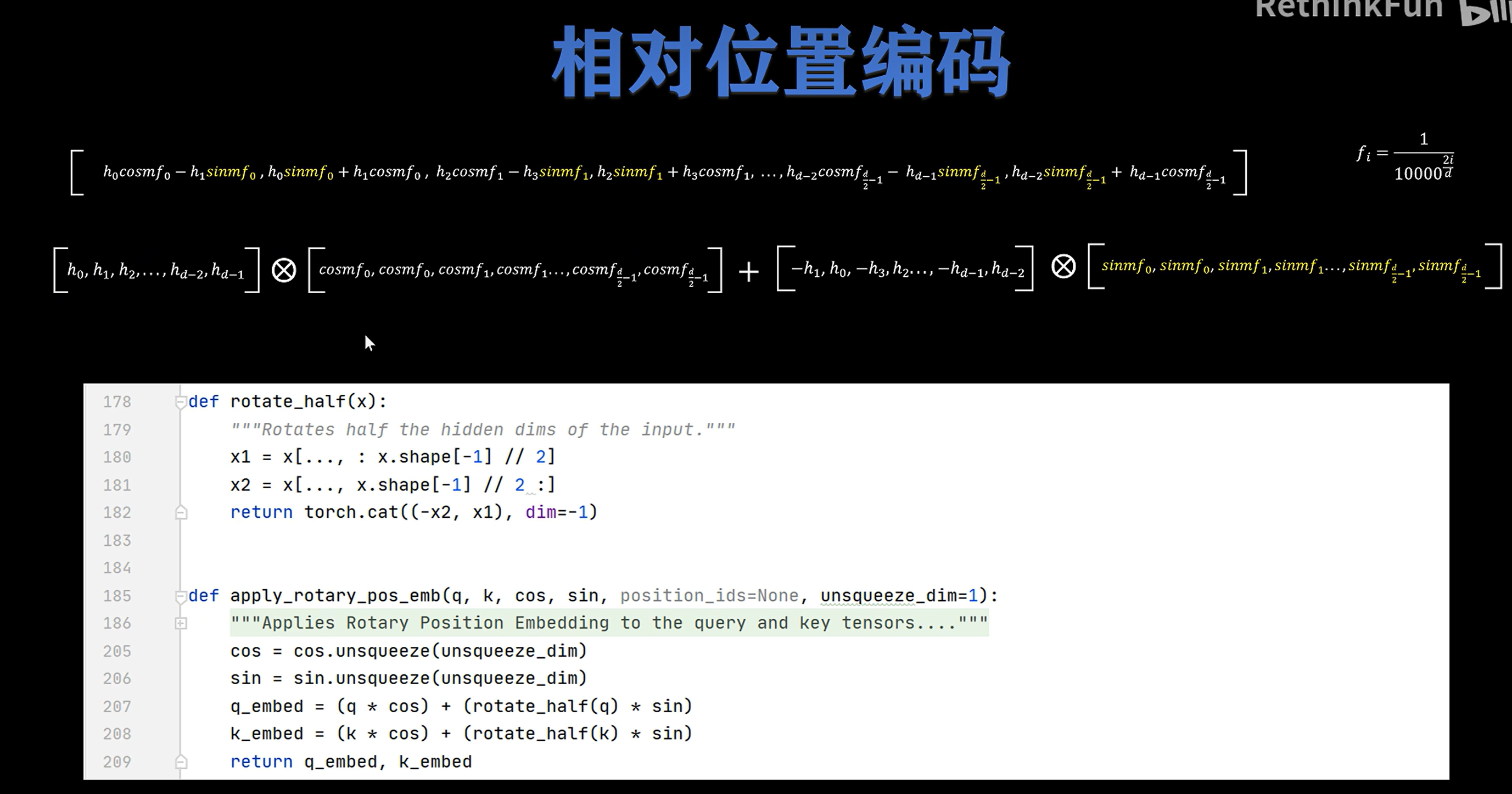

按照图里的代码：

x1 = x[..., : x.shape[-1] // 2]
x2 = x[..., x.shape[-1] // 2 :]
return torch.cat((-x2, x1), dim=-1)

10 维会被分成：

前半部分: [h0, h1, h2, h3, h4]
后半部分: [h5, h6, h7, h8, h9]

所以实际配对是：

(h0, h5)
(h1, h6)
(h2, h7)
(h3, h8)
(h4, h9)

每一对就是一个二维坐标点。

每一组有自己的旋转频率

hidden 维度是 10，所以一共有 5 组二维向量。

RoPE 会生成 5 个频率：

theta0 = 1 / 10000^(0/10) ≈ 1
theta1 = 1 / 10000^(2/10) ≈ 0.1585
theta2 = 1 / 10000^(4/10) ≈ 0.0251
theta3 = 1 / 10000^(6/10) ≈ 0.0040
theta4 = 1 / 10000^(8/10) ≈ 0.0006

也就是：

thetas ≈ [1, 0.1585, 0.0251, 0.0040, 0.0006]

这些频率对应 5 组二维向量。

不同位置产生不同旋转角度

旋转角度的计算方式是：

angle = position × theta

所以 3 个 token 的角度分别是：

token0，position = 0

angles0 = 0 × thetas
        = [0, 0, 0, 0, 0]

也就是说 token0 不旋转。

token1，position = 1

angles1 ≈ [1, 0.1585, 0.0251, 0.0040, 0.0006]

token2，position = 2

angles2 ≈ [2, 0.3170, 0.0502, 0.0080, 0.0012]

所以：

位置越靠后，旋转角度越大。
