解析 FlashAttention（3）：FlashAttention-v1 反向传播

创建 · 15 min read

解析 FlashAttention（3）：FlashAttention-v1 反向传播

前置阅读：解析 FlashAttention（2）：FlashAttention-v1 前向传播

FlashAttention-v1 反向传播可视化：flashattention_backward.html

1. 背景 & 动机

1.1 标准反向传播的内存瓶颈

标准 Attention 的前向计算链条为：

S=QK⊤,P=softmax(S),O=PV\mathbf{S} = \mathbf{Q}\mathbf{K}^\top, \quad \mathbf{P} = \text{softmax}(\mathbf{S}), \quad \mathbf{O} = \mathbf{P}\mathbf{V}

其中 Q,K,V∈RN×d\mathbf{Q}, \mathbf{K}, \mathbf{V} \in \mathbb{R}^{N \times d}，S,P∈RN×N\mathbf{S}, \mathbf{P} \in \mathbb{R}^{N \times N}，O∈RN×d\mathbf{O} \in \mathbb{R}^{N \times d}。

训练时，损失函数 L\mathcal{L} 对输出 O\mathbf{O} 的梯度 dO=∂L∂O∈RN×d\mathbf{dO} = \frac{\partial \mathcal{L}}{\partial \mathbf{O}} \in \mathbb{R}^{N \times d} 由下游层反向传播而来。为求 dQ,dK,dV∈RN×d\mathbf{dQ}, \mathbf{dK}, \mathbf{dV} \in \mathbb{R}^{N \times d}，需根据多元函数的链式法则，依次求出 L\mathcal{L} 对 V,P,S,Q,K\mathbf{V}, \mathbf{P}, \mathbf{S}, \mathbf{Q}, \mathbf{K} 的梯度。

首先给出完整的反向链条，后续第 2 节从 N=2,d=2N=2, d=2 的具体例子出发逐步推导：

  • dV=P⊤⋅dO\mathbf{dV} = \mathbf{P}^\top \cdot \mathbf{dO}，来自 O=PV\mathbf{O} = \mathbf{P}\mathbf{V} 对 V\mathbf{V} 的链式求导；
  • dP=dO⋅V⊤\mathbf{dP} = \mathbf{dO} \cdot \mathbf{V}^\top，来自 O=PV\mathbf{O} = \mathbf{P}\mathbf{V} 对 P\mathbf{P} 的链式求导；
  • dS=P∘(dP−D1⊤)\mathbf{dS} = \mathbf{P} \circ (\mathbf{dP} - \mathbf{D}\mathbf{1}^\top)，来自 softmax 的 Jacobian，其中 D∈RN\mathbf{D} \in \mathbb{R}^{N}，∘\circ 表示 Hadamard 积（逐元素相乘），1⊤∈R1×N\mathbf{1}^\top \in \mathbb{R}^{1 \times N} 为全 1 行向量；
  • dQ=τ⋅dS⋅K\mathbf{dQ} = \tau \cdot \mathbf{dS} \cdot \mathbf{K}，来自 S=τQK⊤\mathbf{S} = \tau\mathbf{Q}\mathbf{K}^\top 对 Q\mathbf{Q} 的求导；
  • dK=τ⋅dS⊤⋅Q\mathbf{dK} = \tau \cdot \mathbf{dS}^\top \cdot \mathbf{Q}，来自 S=τQK⊤\mathbf{S} = \tau\mathbf{Q}\mathbf{K}^\top 对 K\mathbf{K} 的求导。

式中的 ⋅\cdot 表示常规矩阵乘法。

核心矛盾：标准实现必须在 HBM 中保存前向的中间矩阵 S\mathbf{S} 或 P\mathbf{P}（或两者），供反向传播使用。这导致：

  • 内存：额外需要 O(N2)O(N^2) 显存存储 P∈RN×N\mathbf{P} \in \mathbb{R}^{N \times N}；
  • IO：反向时需要多次从 HBM 读取 P\mathbf{P}（大小 N×NN \times N）和 dP\mathbf{dP}，HBM 访问量同样为 O(N2)O(N^2)。

当序列长度 NN 很大时（如 4K、16K、64K），N2N^2 的内存与 IO 开销成为不可承受的瓶颈。

1.2 FlashAttention 反向传播的核心思路

FlashAttention 解决这一问题的思路与前向传播一脉相承——IO 感知 + 重计算（Recomputation）。具体建立在三个观察之上：

观察一：不保存 P\mathbf{P}，而是重计算 Pij\mathbf{P}_{ij}。 前向传播仅保存 O∈RN×d\mathbf{O} \in \mathbb{R}^{N \times d}、逐行统计量 (m,ℓ)∈RN(\mathbf{m}, \boldsymbol{\ell}) \in \mathbb{R}^{N}、以及随机数种子 R\mathcal{R}。反向时，将 Qi,Kj\mathbf{Q}_i, \mathbf{K}_j 的小块重新加载到 SRAM，利用 (mi,ℓi)(\mathbf{m}_i, \boldsymbol{\ell}_i) 在片上快速恢复出 Pij\mathbf{P}_{ij}。

观察二：分块累加梯度。 dKj,dVj\mathbf{dK}_j, \mathbf{dV}_j 需要累加所有 Qi\mathbf{Q}_i 带来的贡献。将 Kj,Vj\mathbf{K}_j, \mathbf{V}_j 置于外层循环，其梯度可在 SRAM 中局部累加，内层循环结束后再一次性写回 HBM。

观察三：Softmax 梯度的关键简化。 反向 softmax 通常需要遍历整行 Pi:\mathbf{P}_{i:} 计算。FlashAttention 通过代数变形，将这一操作简化为 Di=rowsum(dOi∘Oi)\mathbf{D}_i = \text{rowsum}(\mathbf{dO}_i \circ \mathbf{O}_i)，完全避免了对 NN 维向量的存储与遍历。

2. 标准 Attention 反向传播推导

本节从 N=2,d=2N=2, d=2 的具体例子出发，写出所有矩阵的具体元素，展示链式法则中每个求和符号的来源，最后推广到一般维度。

2.1 符号定义与具体例子设定

设序列长度 N=2N=2，特征维度 d=2d=2。所有矩阵维度如下：

  • Q,K,V,O,dO,dQ,dK,dV∈R2×2\mathbf{Q}, \mathbf{K}, \mathbf{V}, \mathbf{O}, \mathbf{dO}, \mathbf{dQ}, \mathbf{dK}, \mathbf{dV} \in \mathbb{R}^{2 \times 2}
  • P,S,dS,dP∈R2×2\mathbf{P}, \mathbf{S}, \mathbf{dS}, \mathbf{dP} \in \mathbb{R}^{2 \times 2}
  • D∈R2\mathbf{D} \in \mathbb{R}^{2}（列向量）

记 dP=∂L∂P∈RN×N\mathbf{dP} = \frac{\partial \mathcal{L}}{\partial \mathbf{P}} \in \mathbb{R}^{N \times N}，dS=∂L∂S∈RN×N\mathbf{dS} = \frac{\partial \mathcal{L}}{\partial \mathbf{S}} \in \mathbb{R}^{N \times N}。

2.2 矩阵乘法 O=PV\mathbf{O} = \mathbf{P}\mathbf{V} 的反向传播

设

P=[p11p12p21p22]∈R2×2,V=[v11v12v21v22]∈R2×2\mathbf{P} = \begin{bmatrix} p_{11} & p_{12} \\ p_{21} & p_{22} \end{bmatrix} \in \mathbb{R}^{2 \times 2}, \quad \mathbf{V} = \begin{bmatrix} v_{11} & v_{12} \\ v_{21} & v_{22} \end{bmatrix} \in \mathbb{R}^{2 \times 2}

则

O=PV=[p11v11+p12v21p11v12+p12v22p21v11+p22v21p21v12+p22v22]∈R2×2\mathbf{O} = \mathbf{P}\mathbf{V} = \begin{bmatrix} p_{11}v_{11} + p_{12}v_{21} & p_{11}v_{12} + p_{12}v_{22} \\ p_{21}v_{11} + p_{22}v_{21} & p_{21}v_{12} + p_{22}v_{22} \end{bmatrix} \in \mathbb{R}^{2 \times 2}

即

O11=p11v11+p12v21O12=p11v12+p12v22O21=p21v11+p22v21O22=p21v12+p22v22\begin{aligned} O_{11} &= p_{11}v_{11} + p_{12}v_{21} \\ O_{12} &= p_{11}v_{12} + p_{12}v_{22} \\ O_{21} &= p_{21}v_{11} + p_{22}v_{21} \\ O_{22} &= p_{21}v_{12} + p_{22}v_{22} \end{aligned}

故

dO=[dO11dO12dO21dO22]=[∂L∂O11∂L∂O12∂L∂O21∂L∂O22]∈R2×2\mathbf{dO} = \begin{bmatrix} dO_{11} & dO_{12} \\ dO_{21} & dO_{22}\end{bmatrix} = \begin{bmatrix} \frac{\partial \mathcal{L}}{\partial O_{11}} & \frac{\partial \mathcal{L}}{\partial O_{12}} \\ \frac{\partial \mathcal{L}}{\partial O_{21}} & \frac{\partial \mathcal{L}}{\partial O_{22}}\end{bmatrix} \in \mathbb{R}^{2 \times 2}

推导 dV\mathbf{dV}。 元素 v11v_{11} 仅出现在 O11O_{11} 与 O21O_{21} 中。根据链式法则，损失函数 L\mathcal{L} 对 v11v_{11} 的梯度通过这两条路径传递：

∂L∂v11=∂L∂O11⋅∂O11∂v11+∂L∂O21⋅∂O21∂v11\frac{\partial \mathcal{L}}{\partial v_{11}} = \frac{\partial \mathcal{L}}{\partial O_{11}} \cdot \frac{\partial O_{11}}{\partial v_{11}} + \frac{\partial \mathcal{L}}{\partial O_{21}} \cdot \frac{\partial O_{21}}{\partial v_{11}}

由 O11=p11v11+p12v21O_{11} = p_{11}v_{11} + p_{12}v_{21}，得 ∂O11∂v11=p11\frac{\partial O_{11}}{\partial v_{11}} = p_{11}。由 O21=p21v11+p22v21O_{21} = p_{21}v_{11} + p_{22}v_{21}，得 ∂O21∂v11=p21\frac{\partial O_{21}}{\partial v_{11}} = p_{21}。代入：

∂L∂v11=dO11⋅p11+dO21⋅p21\frac{\partial \mathcal{L}}{\partial v_{11}} = dO_{11} \cdot p_{11} + dO_{21} \cdot p_{21}

同理，对 v12v_{12}, v21v_{21}, v22v_{22} 分别计算梯度：

∂L∂v12=dO12⋅p11+dO22⋅p21\frac{\partial \mathcal{L}}{\partial v_{12}} = dO_{12} \cdot p_{11} + dO_{22} \cdot p_{21}

∂L∂v21=dO11⋅p12+dO21⋅p22\frac{\partial \mathcal{L}}{\partial v_{21}} = dO_{11} \cdot p_{12} + dO_{21} \cdot p_{22}

∂L∂v22=dO12⋅p12+dO22⋅p22\frac{\partial \mathcal{L}}{\partial v_{22}} = dO_{12} \cdot p_{12} + dO_{22} \cdot p_{22}

注意到

P⊤=[p11p21p12p22]∈R2×2\mathbf{P}^\top = \begin{bmatrix} p_{11} & p_{21} \\ p_{12} & p_{22} \end{bmatrix} \in \mathbb{R}^{2 \times 2}

而

dV=[∂L∂v11∂L∂v12∂L∂v21∂L∂v22]\mathbf{dV} = \begin{bmatrix} \frac{\partial \mathcal{L}}{\partial v_{11}} & \frac{\partial \mathcal{L}}{\partial v_{12}} \\ \frac{\partial \mathcal{L}}{\partial v_{21}} & \frac{\partial \mathcal{L}}{\partial v_{22}} \end{bmatrix}

因此得到矩阵形式：

dV=P⊤⋅dO∈R2×2(1)\mathbf{dV} = \mathbf{P}^\top \cdot \mathbf{dO} \in \mathbb{R}^{2 \times 2} \tag{1}

推导 dP\mathbf{dP}。 元素 p11p_{11} 仅出现在 O11O_{11} 与 O12O_{12} 中：

∂L∂p11=dO11⋅∂O11∂p11+dO12⋅∂O12∂p11=dO11⋅v11+dO12⋅v12\frac{\partial \mathcal{L}}{\partial p_{11}} = dO_{11} \cdot \frac{\partial O_{11}}{\partial p_{11}} + dO_{12} \cdot \frac{\partial O_{12}}{\partial p_{11}} = dO_{11} \cdot v_{11} + dO_{12} \cdot v_{12}

该式为 dO\mathbf{dO} 的第 1 行与 V⊤\mathbf{V}^\top 的第 1 列的内积。因此：

dP=dO⋅V⊤∈R2×2(2)\mathbf{dP} = \mathbf{dO} \cdot \mathbf{V}^\top \in \mathbb{R}^{2 \times 2} \tag{2}

2.3 Softmax 的反向传播（单行情形）

Softmax 的反向是最复杂的一步。首先考虑单行情形，设输入行向量 s=[s1,s2]∈R1×2\mathbf{s} = [s_1, s_2] \in \mathbb{R}^{1 \times 2}，softmax 输出行向量 p=[p1,p2]∈R1×2\mathbf{p} = [p_1, p_2] \in \mathbb{R}^{1 \times 2}：

p1=exp⁡(s1)exp⁡(s1)+exp⁡(s2),p2=exp⁡(s2)exp⁡(s1)+exp⁡(s2)p_1 = \frac{\exp(s_1)}{\exp(s_1) + \exp(s_2)}, \quad p_2 = \frac{\exp(s_2)}{\exp(s_1) + \exp(s_2)}

已知上游梯度行向量 dp=[dp1,dp2]∈R1×2\mathbf{dp} = [dp_1, dp_2] \in \mathbb{R}^{1 \times 2}，待求 ds=[ds1,ds2]∈R1×2\mathbf{ds} = [ds_1, ds_2] \in \mathbb{R}^{1 \times 2}。

计算偏导数 ∂pk∂sj\frac{\partial p_k}{\partial s_j}。

当 j=k=1j = k = 1 时：

∂p1∂s1=exp⁡(s1)(exp⁡(s1)+exp⁡(s2))−exp⁡(s1)exp⁡(s1)(exp⁡(s1)+exp⁡(s2))2=p1(1−p1)\frac{\partial p_1}{\partial s_1} = \frac{\exp(s_1)(\exp(s_1)+\exp(s_2)) - \exp(s_1)\exp(s_1)}{(\exp(s_1)+\exp(s_2))^2} = p_1(1 - p_1)

当 j=2,k=1j = 2, k = 1 时：

∂p1∂s2=0⋅(exp⁡(s1)+exp⁡(s2))−exp⁡(s1)exp⁡(s2)(exp⁡(s1)+exp⁡(s2))2=−p1p2\frac{\partial p_1}{\partial s_2} = \frac{0 \cdot (\exp(s_1)+\exp(s_2)) - \exp(s_1)\exp(s_2)}{(\exp(s_1)+\exp(s_2))^2} = -p_1 p_2

同理：

∂p2∂s1=−p2p1,∂p2∂s2=p2(1−p2)\frac{\partial p_2}{\partial s_1} = -p_2 p_1, \quad \frac{\partial p_2}{\partial s_2} = p_2(1 - p_2)

组装 Jacobian 矩阵 J=∂p∂s\mathbf{J} = \frac{\partial p}{\partial s}。 将所有偏导数排列成矩阵 J∈R2×2\mathbf{J} \in \mathbb{R}^{2 \times 2}，其中第 kk 行第 jj 列为 ∂pk∂sj\frac{\partial p_k}{\partial s_j}：

J=[∂p1∂s1∂p1∂s2∂p2∂s1∂p2∂s2]=[p1(1−p1)−p1p2−p2p1p2(1−p2)]=diag(p)−p⊤p\mathbf{J} = \begin{bmatrix} \frac{\partial p_1}{\partial s_1} & \frac{\partial p_1}{\partial s_2} \\ \frac{\partial p_2}{\partial s_1} & \frac{\partial p_2}{\partial s_2} \end{bmatrix}= \begin{bmatrix} p_1(1-p_1) & -p_1 p_2 \\ -p_2 p_1 & p_2(1-p_2) \end{bmatrix} = \text{diag}(\mathbf{p}) - \mathbf{p}^\top \mathbf{p}

其中 diag(p)∈R2×2\text{diag}(\mathbf{p}) \in \mathbb{R}^{2 \times 2} 为以 p\mathbf{p} 元素为对角元的对角矩阵，p⊤p∈R2×2\mathbf{p}^\top \mathbf{p} \in \mathbb{R}^{2 \times 2} 为列向量与行向量的外积。

应用链式法则：

∂L∂s=∂L∂p⋅∂p∂s\frac{\partial \mathcal{L}}{\partial s} = \frac{\partial \mathcal{L}}{\partial p} \cdot \frac{\partial \mathcal{p}}{\partial s}

即

ds=dp⋅J=[dp1,dp2]⋅[p1(1−p1)−p1p2−p2p1p2(1−p2)]\mathbf{ds} = \mathbf{dp} \cdot \mathbf{J} = [dp_1, dp_2] \cdot \begin{bmatrix} p_1(1-p_1) & -p_1 p_2 \\ -p_2 p_1 & p_2(1-p_2) \end{bmatrix}

计算第一个分量 ds1ds_1：

ds1=dp1⋅p1(1−p1)+dp2⋅(−p2p1)=p1(dp1−p1dp1−p2dp2)ds_1 = dp_1 \cdot p_1(1-p_1) + dp_2 \cdot (-p_2 p_1) = p_1(dp_1 - p_1 dp_1 - p_2 dp_2)

定义标量

D=p1dp1+p2dp2=dp⋅p⊤∈R(3)D = p_1 dp_1 + p_2 dp_2 = \mathbf{dp} \cdot \mathbf{p}^\top \in \mathbb{R} \tag{3}

则

ds1=p1(dp1−D),ds2=p2(dp2−D)ds_1 = p_1(dp_1 - D), \quad ds_2 = p_2(dp_2 - D)

合并为向量形式：

ds=p∘(dp−D⋅1⊤)∈R1×2(4)\mathbf{ds} = \mathbf{p} \circ (\mathbf{dp} - D \cdot \mathbf{1}^\top) \in \mathbb{R}^{1 \times 2} \tag{4}

其中 ∘\circ 表示 Hadamard 积（逐元素相乘），1⊤=[1,1]∈R1×2\mathbf{1}^\top = [1, 1] \in \mathbb{R}^{1 \times 2}，标量 DD 通过广播机制扩展到每个位置。

推广到矩阵形式。 Attention 的 softmax 是逐行独立的，每行具有独立的 si,pi,Di\mathbf{s}_i, \mathbf{p}_i, D_i。对第 ii 行，定义

Di=∑j=1NdPij⋅PijD_i = \sum_{j=1}^{N} dP_{ij} \cdot P_{ij}

令 D=[D1,D2]⊤∈R2\mathbf{D} = [D_1, D_2]^\top \in \mathbb{R}^{2}，则矩阵形式的 softmax 梯度为：

dS=P∘(dP−D1⊤)∈R2×2(5)\mathbf{dS} = \mathbf{P} \circ (\mathbf{dP} - \mathbf{D}\mathbf{1}^\top) \in \mathbb{R}^{2 \times 2} \tag{5}

其中 D1⊤∈R2×2\mathbf{D}\mathbf{1}^\top \in \mathbb{R}^{2 \times 2} 为外积，第 ii 行第 jj 列元素为 DiD_i。

2.4 DiD_i 的关键简化

式 (3) 定义的 DiD_i 看似需要遍历整行 pi\mathbf{p}_i（长度 NN），但 FlashAttention 利用前向输出 O\mathbf{O} 做了代数简化。以下在 N=2,d=2N=2, d=2 的例子上验证。

由式 (2)，dP=dO⋅V⊤\mathbf{dP} = \mathbf{dO} \cdot \mathbf{V}^\top。写出元素形式：

dp11=dO11⋅v11+dO12⋅v12dp_{11} = dO_{11} \cdot v_{11} + dO_{12} \cdot v_{12}

dp12=dO11⋅v21+dO12⋅v22dp_{12} = dO_{11} \cdot v_{21} + dO_{12} \cdot v_{22}

代入 D1D_1 的定义：

D1=p11⋅dp11+p12⋅dp12=p11(dO11v11+dO12v12)+p12(dO11v21+dO12v22)=dO11(p11v11+p12v21)+dO12(p11v12+p12v22)\begin{aligned} D_1 &= p_{11} \cdot dp_{11} + p_{12} \cdot dp_{12} \\ &= p_{11}(dO_{11} v_{11} + dO_{12} v_{12}) + p_{12}(dO_{11} v_{21} + dO_{12} v_{22}) \\ &= dO_{11}(p_{11}v_{11} + p_{12}v_{21}) + dO_{12}(p_{11}v_{12} + p_{12}v_{22}) \end{aligned}

由 2.2 节，O11=p11v11+p12v21O_{11} = p_{11}v_{11} + p_{12}v_{21}，O12=p11v12+p12v22O_{12} = p_{11}v_{12} + p_{12}v_{22}。因此：

D1=dO11⋅O11+dO12⋅O12D_1 = dO_{11} \cdot O_{11} + dO_{12} \cdot O_{12}

同理，对第 2 行：

D2=dO21⋅O21+dO22⋅O22D_2 = dO_{21} \cdot O_{21} + dO_{22} \cdot O_{22}

上式表明：计算 DiD_i 无需访问 P\mathbf{P}，仅需 dO\mathbf{dO} 的第 ii 行与 O\mathbf{O} 的第 ii 行做逐元素乘积后求和。

写成矩阵形式：

D=rowsum(dO∘O)∈R2(6)\mathbf{D} = \text{rowsum}(\mathbf{dO} \circ \mathbf{O}) \in \mathbb{R}^{2} \tag{6}

其中 rowsum(⋅)\text{rowsum}(\cdot) 表示对矩阵的每一行求和，结果为一个列向量。第 ii 个元素为 ∑k=1ddOik⋅Oik\sum_{k=1}^{d} dO_{ik} \cdot O_{ik}。

该简化的意义：原本计算 DiD_i 需要存储并遍历 NN 维向量 pi\mathbf{p}_i；现在仅需两个长度为 dd 的向量逐元素乘积后求和，复杂度为 O(d)O(d)，且无需访问 P\mathbf{P}。

2.5 dQ\mathbf{dQ} 与 dK\mathbf{dK} 的推导

与 2.2 节 中 dV\mathbf{dV} 的推导类似。

由 S=τQK⊤\mathbf{S} = \tau \mathbf{Q}\mathbf{K}^\top。继续使用 N=2,d=2N=2, d=2 的例子。设

Q=[q11q12q21q22]∈R2×2,K=[k11k12k21k22]∈R2×2\mathbf{Q} = \begin{bmatrix} q_{11} & q_{12} \\ q_{21} & q_{22} \end{bmatrix} \in \mathbb{R}^{2 \times 2}, \quad \mathbf{K} = \begin{bmatrix} k_{11} & k_{12} \\ k_{21} & k_{22} \end{bmatrix} \in \mathbb{R}^{2 \times 2}

则 K⊤=[k11k21k12k22]∈R2×2\mathbf{K}^\top = \begin{bmatrix} k_{11} & k_{21} \\ k_{12} & k_{22} \end{bmatrix} \in \mathbb{R}^{2 \times 2}，且

S11=τ(q11k11+q12k12)S12=τ(q11k21+q12k22)S21=τ(q21k11+q22k12)S22=τ(q21k21+q22k22)\begin{aligned} S_{11} &= \tau(q_{11}k_{11} + q_{12}k_{12}) \\ S_{12} &= \tau(q_{11}k_{21} + q_{12}k_{22}) \\ S_{21} &= \tau(q_{21}k_{11} + q_{22}k_{12}) \\ S_{22} &= \tau(q_{21}k_{21} + q_{22}k_{22}) \end{aligned}

推导 dQ\mathbf{dQ}。 元素 q11q_{11} 仅出现在 S11S_{11} 与 S12S_{12} 中。根据链式法则：

∂L∂q11=∂L∂S11⋅∂S11∂q11+∂L∂S12⋅∂S12∂q11=dS11⋅τk11+dS12⋅τk21\frac{\partial \mathcal{L}}{\partial q_{11}} = \frac{\partial \mathcal{L}}{\partial S_{11}} \cdot \frac{\partial S_{11}}{\partial q_{11}} + \frac{\partial \mathcal{L}}{\partial S_{12}} \cdot \frac{\partial S_{12}}{\partial q_{11}} = dS_{11} \cdot \tau k_{11} + dS_{12} \cdot \tau k_{21}

该式为 dS\mathbf{dS} 的第 1 行 [dS11,dS12][dS_{11}, dS_{12}] 与 K\mathbf{K} 的第 1 列 [k11,k21]⊤[k_{11}, k_{21}]^\top 的内积。因此：

dQ=τ⋅dS⋅K∈R2×2(7)\mathbf{dQ} = \tau \cdot \mathbf{dS} \cdot \mathbf{K} \in \mathbb{R}^{2 \times 2} \tag{7}

推导 dK\mathbf{dK}。 元素 k11k_{11} 仅出现在 S11S_{11} 与 S21S_{21} 中：

∂L∂k11=dS11⋅∂S11∂k11+dS21⋅∂S21∂k11=dS11⋅τq11+dS21⋅τq21\frac{\partial \mathcal{L}}{\partial k_{11}} = dS_{11} \cdot \frac{\partial S_{11}}{\partial k_{11}} + dS_{21} \cdot \frac{\partial S_{21}}{\partial k_{11}} = dS_{11} \cdot \tau q_{11} + dS_{21} \cdot \tau q_{21}

该式为 dS⊤\mathbf{dS}^\top 的第 1 行 [dS11,dS21][dS_{11}, dS_{21}] 与 Q\mathbf{Q} 的第 1 列 [q11,q21]⊤[q_{11}, q_{21}]^\top 的内积。因此：

dK=τ⋅dS⊤⋅Q∈R2×2(8)\mathbf{dK} = \tau \cdot \mathbf{dS}^\top \cdot \mathbf{Q} \in \mathbb{R}^{2 \times 2} \tag{8}

2.6 推广到一般维度

以上推导在 N=2,d=2N=2, d=2 的例子中完全成立。推广到任意 NN 和 dd：

  • dV=P⊤⋅dO∈RN×d\mathbf{dV} = \mathbf{P}^\top \cdot \mathbf{dO} \in \mathbb{R}^{N \times d}：V\mathbf{V} 的第 jj 行通过 P\mathbf{P} 的第 jj 列影响所有 NN 个输出，因此对 ii 求和。
  • dP=dO⋅V⊤∈RN×N\mathbf{dP} = \mathbf{dO} \cdot \mathbf{V}^\top \in \mathbb{R}^{N \times N}：P\mathbf{P} 的 (i,j)(i,j) 元素通过 V\mathbf{V} 的第 jj 行影响 dd 个输出通道，因此对 kk 求和。
  • D=rowsum(dO∘O)∈RN\mathbf{D} = \text{rowsum}(\mathbf{dO} \circ \mathbf{O}) \in \mathbb{R}^{N}：第 ii 行的 DiD_i 由 dOi∈R1×d\mathbf{dO}_i \in \mathbb{R}^{1 \times d} 与 Oi∈R1×d\mathbf{O}_i \in \mathbb{R}^{1 \times d} 的逐元素乘积之和得到。
  • dS=P∘(dP−D1⊤)∈RN×N\mathbf{dS} = \mathbf{P} \circ (\mathbf{dP} - \mathbf{D}\mathbf{1}^\top) \in \mathbb{R}^{N \times N}：softmax 的逐行 Jacobian 推广。
  • dQ=τ⋅dS⋅K∈RN×d\mathbf{dQ} = \tau \cdot \mathbf{dS} \cdot \mathbf{K} \in \mathbb{R}^{N \times d}：Q\mathbf{Q} 的 (i,k)(i,k) 元素通过 KjkK_{jk} 影响所有 NN 个 SijS_{ij}，因此对 jj 求和。
  • dK=τ⋅dS⊤⋅Q∈RN×d\mathbf{dK} = \tau \cdot \mathbf{dS}^\top \cdot \mathbf{Q} \in \mathbb{R}^{N \times d}：K\mathbf{K} 的 (j,k)(j,k) 元素通过 QikQ_{ik} 影响所有 NN 个 SijS_{ij}，因此对 ii 求和。

2.7 标准反向传播的总结

将上述链条串联，标准反向传播的计算流程为：

  1. dV=P⊤⋅dO∈RN×d\mathbf{dV} = \mathbf{P}^\top \cdot \mathbf{dO} \in \mathbb{R}^{N \times d}
  2. dP=dO⋅V⊤∈RN×N\mathbf{dP} = \mathbf{dO} \cdot \mathbf{V}^\top \in \mathbb{R}^{N \times N}
  3. D=rowsum(dO∘O)∈RN\mathbf{D} = \text{rowsum}(\mathbf{dO} \circ \mathbf{O}) \in \mathbb{R}^{N}
  4. dS=P∘(dP−D1⊤)∈RN×N\mathbf{dS} = \mathbf{P} \circ (\mathbf{dP} - \mathbf{D}\mathbf{1}^\top) \in \mathbb{R}^{N \times N}
  5. dQ=τ⋅dS⋅K∈RN×d,dK=τ⋅dS⊤⋅Q∈RN×d\mathbf{dQ} = \tau \cdot \mathbf{dS} \cdot \mathbf{K} \in \mathbb{R}^{N \times d}, \quad \mathbf{dK} = \tau \cdot \mathbf{dS}^\top \cdot \mathbf{Q} \in \mathbb{R}^{N \times d}

内存瓶颈：步骤 1、2、4 都需要完整的 P∈RN×N\mathbf{P} \in \mathbb{R}^{N \times N}。若 N=4096N=4096，FP16 下 P\mathbf{P} 占用约 32MB；若 N=65536N=65536，则占用约 8GB，这仅仅是中间矩阵。

3. FlashAttention 反向传播：分块与重计算

FlashAttention 的解决策略是不在 HBM 中保存 P\mathbf{P}，而是将上述推导链条拆解到小块上，在 SRAM 中重计算所需的局部 Pij\mathbf{P}_{ij}。

3.1 分块策略的直觉

观察式 (7)：dQ=τdSK\mathbf{dQ} = \tau \mathbf{dS}\mathbf{K}。将 K\mathbf{K} 按行切分为 K1,…,KTc\mathbf{K}_1, \dots, \mathbf{K}_{T_c}，则：

dQ=τ∑j=1TcdS:jKj\mathbf{dQ} = \tau \sum_{j=1}^{T_c} \mathbf{dS}_{:j} \mathbf{K}_j

其中 dS:j∈RN×Bc\mathbf{dS}_{:j} \in \mathbb{R}^{N \times B_c} 是 dS\mathbf{dS} 的第 jj 列块。这意味着 dQ\mathbf{dQ} 可逐块累加得到。

同理：

dKj=τdS:j⊤Q∈RBc×d,dVj=∑i=1TrPij⊤dOi∈RBc×d\mathbf{dK}_j = \tau \mathbf{dS}_{:j}^\top \mathbf{Q} \in \mathbb{R}^{B_c \times d}, \quad \mathbf{dV}_j = \sum_{i=1}^{T_r} \mathbf{P}_{ij}^\top \mathbf{dO}_i \in \mathbb{R}^{B_c \times d}

dKj\mathbf{dK}_j 和 dVj\mathbf{dV}_j 仅依赖于第 jj 个 key/value 块与所有 query 块的交互。因此：

外层循环遍历 Kj,Vj\mathbf{K}_j, \mathbf{V}_j，在 SRAM 中为 dKj,dVj\mathbf{dK}_j, \mathbf{dV}_j 维护局部累加器；内层循环遍历 Qi\mathbf{Q}_i，重计算 Pij\mathbf{P}_{ij}，更新 dQi,dKj,dVj\mathbf{dQ}_i, \mathbf{dK}_j, \mathbf{dV}_j。

这与前向传播中 Kj,Vj\mathbf{K}_j, \mathbf{V}_j 放在外层循环的逻辑完全一致——都是为了让某个块的梯度在 SRAM 中做局部累加，减少 HBM 写回次数。

3.2 在 SRAM 中重计算 Pij\mathbf{P}_{ij}

前向传播保存了逐行的全局 softmax 统计量 (mi,ℓi)∈RBr(\mathbf{m}_i, \boldsymbol{\ell}_i) \in \mathbb{R}^{B_r}。反向时，加载 Qi∈RBr×d,Kj∈RBc×d\mathbf{Q}_i \in \mathbb{R}^{B_r \times d}, \mathbf{K}_j \in \mathbb{R}^{B_c \times d} 到 SRAM，重计算局部 score：

Sij=τQiKj⊤∈RBr×Bc\mathbf{S}_{ij} = \tau \mathbf{Q}_i \mathbf{K}_j^\top \in \mathbb{R}^{B_r \times B_c}

应用 mask 后，利用前向保存的 (mi,ℓi)(\mathbf{m}_i, \boldsymbol{\ell}_i) 恢复全局概率：

Pij=diag(ℓi)−1exp⁡(Sijmasked−mi)∈RBr×Bc(9)\mathbf{P}_{ij} = \text{diag}(\boldsymbol{\ell}_i)^{-1} \exp(\mathbf{S}_{ij}^{\text{masked}} - \mathbf{m}_i) \in \mathbb{R}^{B_r \times B_c} \tag{9}

与前向博客的衔接：前向博客式 (37) 中，mi\mathbf{m}_i 和 ℓi\boldsymbol{\ell}_i 是处理完所有 key 块后的全局统计量。式 (9) 正是利用它们，将局部 score 矩阵 Sij∈RBr×Bc\mathbf{S}_{ij} \in \mathbb{R}^{B_r \times B_c} 恢复为全局归一化后的概率矩阵 Pij∈RBr×Bc\mathbf{P}_{ij} \in \mathbb{R}^{B_r \times B_c}。这里的 Pij\mathbf{P}_{ij} 与前向博客中 P~ij\tilde{\mathbf{P}}_{ij} 的区别在于：P~ij\tilde{\mathbf{P}}_{ij} 是局部指数（未归一化到全局），而反向重计算的 Pij\mathbf{P}_{ij} 已经是全局 softmax 的精确结果。

3.3 Dropout 的重播

若前向应用了 dropout，标准实现需要保存 N×NN \times N 的 dropout mask。FlashAttention 改为：

  1. 前向保存伪随机数生成器状态 R\mathcal{R}；
  2. 反向时恢复 R\mathcal{R}，在 SRAM 中重新生成与前向完全相同的 dropout mask Zij∈RBr×Bc\mathbf{Z}_{ij} \in \mathbb{R}^{B_r \times B_c}；
  3. 应用 dropout：Pijdropped=Pij∘Zij∈RBr×Bc\mathbf{P}_{ij}^{\text{dropped}} = \mathbf{P}_{ij} \circ \mathbf{Z}_{ij} \in \mathbb{R}^{B_r \times B_c}。

这样无需保存巨大的 mask 矩阵，额外内存仅为 O(1)O(1)。

3.4 dV\mathbf{dV} 的分块累加

由式 (1)，dV=P⊤dO∈RN×d\mathbf{dV} = \mathbf{P}^\top \mathbf{dO} \in \mathbb{R}^{N \times d}。在分块形式下，第 jj 个 key/value 块对 dV\mathbf{dV} 的贡献为：

dVj=∑i=1Tr(Pijdropped)⊤dOi∈RBc×d\mathbf{dV}_j = \sum_{i=1}^{T_r} (\mathbf{P}_{ij}^{\text{dropped}})^\top \mathbf{dO}_i \in \mathbb{R}^{B_c \times d}

因此在内层循环中，对当前 Qi\mathbf{Q}_i 块计算：

dV~j←dV~j+(Pijdropped)⊤dOi∈RBc×d(10)\tilde{\mathbf{dV}}_j \leftarrow \tilde{\mathbf{dV}}_j + (\mathbf{P}_{ij}^{\text{dropped}})^\top \mathbf{dO}_i \in \mathbb{R}^{B_c \times d} \tag{10}

其中 dV~j∈RBc×d\tilde{\mathbf{dV}}_j \in \mathbb{R}^{B_c \times d} 是 SRAM 中的局部累加器。

3.5 dP\mathbf{dP} 与 dS\mathbf{dS} 的分块计算

由式 (2)，dP=dOV⊤∈RN×N\mathbf{dP} = \mathbf{dO}\mathbf{V}^\top \in \mathbb{R}^{N \times N}。在分块形式下：

dPijdropped=dOiVj⊤∈RBr×Bc(11)\mathbf{dP}_{ij}^{\text{dropped}} = \mathbf{dO}_i \mathbf{V}_j^\top \in \mathbb{R}^{B_r \times B_c} \tag{11}

还原 dropout 梯度（因为前向 Pijdropped=Pij∘Zij\mathbf{P}_{ij}^{\text{dropped}} = \mathbf{P}_{ij} \circ \mathbf{Z}_{ij}）：

dPij=dPijdropped∘Zij∈RBr×Bc(12)\mathbf{dP}_{ij} = \mathbf{dP}_{ij}^{\text{dropped}} \circ \mathbf{Z}_{ij} \in \mathbb{R}^{B_r \times B_c} \tag{12}

由式 (6)，Di\mathbf{D}_i 仅依赖于 dOi∈RBr×d\mathbf{dO}_i \in \mathbb{R}^{B_r \times d} 和 Oi∈RBr×d\mathbf{O}_i \in \mathbb{R}^{B_r \times d}，与 jj 无关：

Di=rowsum(dOi∘Oi)∈RBr(13)\mathbf{D}_i = \text{rowsum}(\mathbf{dO}_i \circ \mathbf{O}_i) \in \mathbb{R}^{B_r} \tag{13}

最后由式 (5)，softmax 梯度的分块形式为：

dSij=Pij∘(dPij−Di)∈RBr×Bc(14)\mathbf{dS}_{ij} = \mathbf{P}_{ij} \circ (\mathbf{dP}_{ij} - \mathbf{D}_i) \in \mathbb{R}^{B_r \times B_c} \tag{14}

其中 Di∈RBr\mathbf{D}_i \in \mathbb{R}^{B_r} 通过广播逐行相减。

3.6 dQ\mathbf{dQ} 与 dK\mathbf{dK} 的分块累加

由式 (7) 和 (8)，对当前块 (i,j)(i,j)：

dQi←dQi+τdSijKj∈RBr×d(15)\mathbf{dQ}_i \leftarrow \mathbf{dQ}_i + \tau \mathbf{dS}_{ij} \mathbf{K}_j \in \mathbb{R}^{B_r \times d} \tag{15}

dK~j←dK~j+τdSij⊤Qi∈RBc×d(16)\tilde{\mathbf{dK}}_j \leftarrow \tilde{\mathbf{dK}}_j + \tau \mathbf{dS}_{ij}^\top \mathbf{Q}_i \in \mathbb{R}^{B_c \times d} \tag{16}

累加的原因：

  • dQi∈RBr×d\mathbf{dQ}_i \in \mathbb{R}^{B_r \times d}：第 ii 个 query 块与所有 key 块交互，因此每个内层循环 jj 只贡献一部分梯度，必须用 ←\leftarrow 累加；
  • dK~j∈RBc×d\tilde{\mathbf{dK}}_j \in \mathbb{R}^{B_c \times d}：第 jj 个 key 块与所有 query 块交互，因此在内层循环中持续累加，直到内层循环结束才写回 HBM。

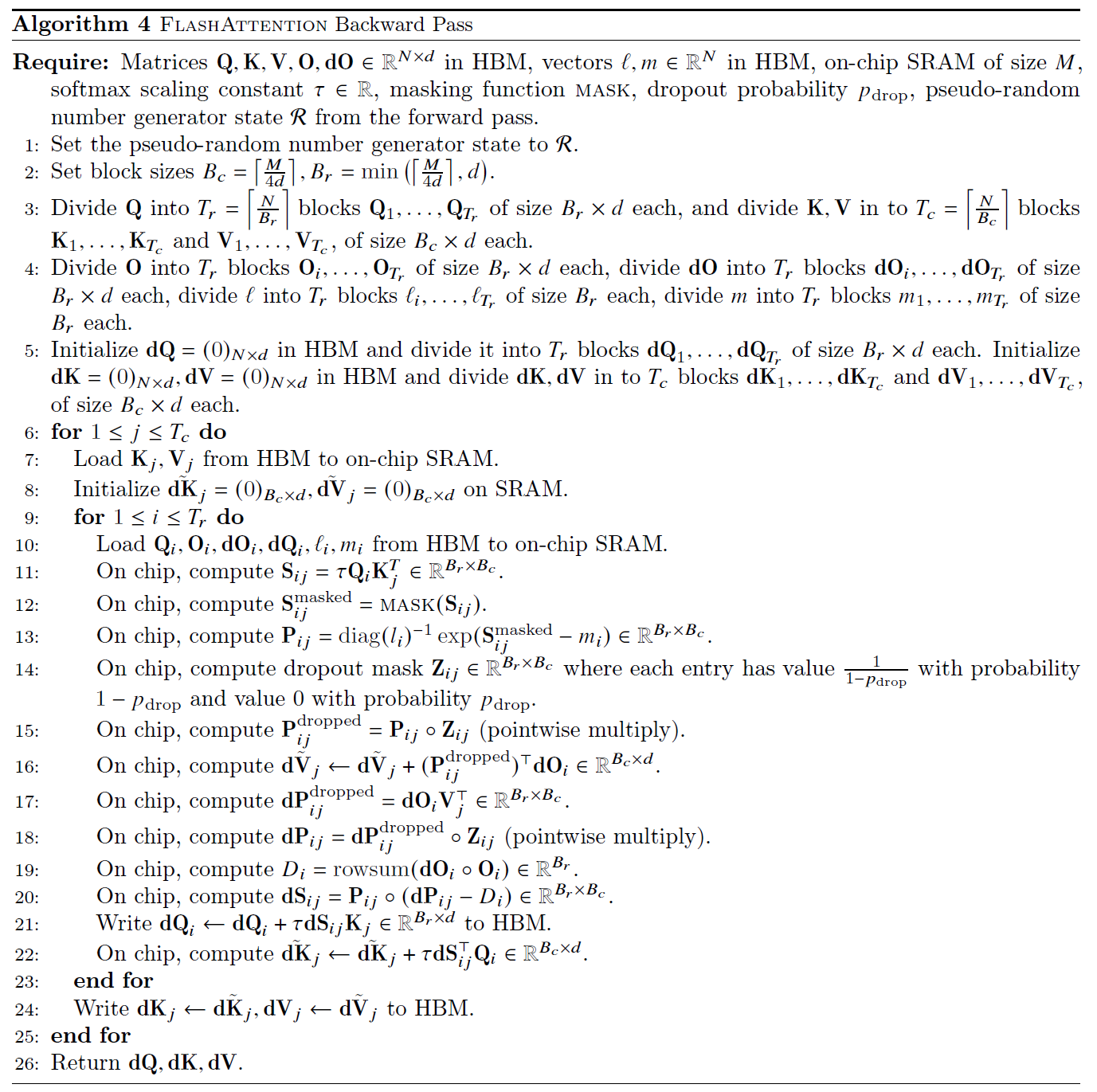

4. Algorithm 4 逐行详解

基于第 2、3 节的推导，以下完整解释论文 Algorithm 4 的每一行。

输入：Q,K,V,O,dO∈RN×d\mathbf{Q}, \mathbf{K}, \mathbf{V}, \mathbf{O}, \mathbf{dO} \in \mathbb{R}^{N \times d}（HBM）；ℓ,m∈RN\boldsymbol{\ell}, \mathbf{m} \in \mathbb{R}^N（HBM，前向保存的 softmax 统计量）；SRAM 容量 MM；softmax 缩放常数 τ\tau；mask 函数；dropout 概率 pdropp_{\text{drop}}；前向保存的伪随机数生成器状态 R\mathcal{R}。

第 1 行：Set RNG state to R

将伪随机数生成器状态恢复为 R\mathcal{R}。这一步确保反向传播中重新生成的 dropout mask 与前向传播完全一致，从而无需保存 N×NN \times N 的 dropout mask 矩阵。

第 2 行：Set block sizes

Bc=⌈M4d⌉,Br=min⁡(⌈M4d⌉,d)B_c = \left\lceil \frac{M}{4d} \right\rceil, \quad B_r = \min\left(\left\lceil \frac{M}{4d} \right\rceil, d\right)

块大小设置与前向 Algorithm 1 完全一致。SRAM 需要同时容纳 Kj,Vj∈RBc×d\mathbf{K}_j, \mathbf{V}_j \in \mathbb{R}^{B_c \times d}，Qi,Oi,dOi,dQi∈RBr×d\mathbf{Q}_i, \mathbf{O}_i, \mathbf{dO}_i, \mathbf{dQ}_i \in \mathbb{R}^{B_r \times d}，以及重计算的 Sij,Pij∈RBr×Bc\mathbf{S}_{ij}, \mathbf{P}_{ij} \in \mathbb{R}^{B_r \times B_c} 等。

第 3 行：输入矩阵分块

将 Q∈RN×d\mathbf{Q} \in \mathbb{R}^{N \times d} 沿行分为 Tr=⌈N/Br⌉T_r = \lceil N / B_r \rceil 块 Q1,…,QTr\mathbf{Q}_1, \dots, \mathbf{Q}_{T_r}，每块 Qi∈RBr×d\mathbf{Q}_i \in \mathbb{R}^{B_r \times d}。将 K,V∈RN×d\mathbf{K}, \mathbf{V} \in \mathbb{R}^{N \times d} 沿行分为 Tc=⌈N/Bc⌉T_c = \lceil N / B_c \rceil 块 K1,…,KTc\mathbf{K}_1, \dots, \mathbf{K}_{T_c} 和 V1,…,VTc\mathbf{V}_1, \dots, \mathbf{V}_{T_c}，每块 Kj,Vj∈RBc×d\mathbf{K}_j, \mathbf{V}_j \in \mathbb{R}^{B_c \times d}。

第 4 行：输出与梯度分块

将 O∈RN×d\mathbf{O} \in \mathbb{R}^{N \times d} 沿行分为 TrT_r 块 O1,…,OTr\mathbf{O}_1, \dots, \mathbf{O}_{T_r}，每块 Oi∈RBr×d\mathbf{O}_i \in \mathbb{R}^{B_r \times d}。将 dO∈RN×d\mathbf{dO} \in \mathbb{R}^{N \times d} 沿行分为 TrT_r 块 dO1,…,dOTr\mathbf{dO}_1, \dots, \mathbf{dO}_{T_r}，每块 dOi∈RBr×d\mathbf{dO}_i \in \mathbb{R}^{B_r \times d}。将 ℓ∈RN\boldsymbol{\ell} \in \mathbb{R}^N 分为 TrT_r 块 ℓ1,…,ℓTr\boldsymbol{\ell}_1, \dots, \boldsymbol{\ell}_{T_r}，每块 ℓi∈RBr\boldsymbol{\ell}_i \in \mathbb{R}^{B_r}。将 m∈RN\mathbf{m} \in \mathbb{R}^N 分为 TrT_r 块 m1,…,mTr\mathbf{m}_1, \dots, \mathbf{m}_{T_r}，每块 mi∈RBr\mathbf{m}_i \in \mathbb{R}^{B_r}。

第 5 行：初始化梯度矩阵并分块

dQ=0N×d,dK=0N×d,dV=0N×d\mathbf{dQ} = \mathbf{0}_{N \times d}, \quad \mathbf{dK} = \mathbf{0}_{N \times d}, \quad \mathbf{dV} = \mathbf{0}_{N \times d}

三者均存储在 HBM 中。将 dQ∈RN×d\mathbf{dQ} \in \mathbb{R}^{N \times d} 沿行分为 TrT_r 块 dQ1,…,dQTr\mathbf{dQ}_1, \dots, \mathbf{dQ}_{T_r}，每块 dQi∈RBr×d\mathbf{dQ}_i \in \mathbb{R}^{B_r \times d}。将 dK,dV∈RN×d\mathbf{dK}, \mathbf{dV} \in \mathbb{R}^{N \times d} 沿行分为 TcT_c 块 dK1,…,dKTc\mathbf{dK}_1, \dots, \mathbf{dK}_{T_c} 和 dV1,…,dVTc\mathbf{dV}_1, \dots, \mathbf{dV}_{T_c}，每块 dKj,dVj∈RBc×d\mathbf{dK}_j, \mathbf{dV}_j \in \mathbb{R}^{B_c \times d}。

第 6 行：for j = 1 to T_c do

外层循环遍历 K\mathbf{K} 和 V\mathbf{V} 的分块。每轮迭代处理一个 Kj∈RBc×d\mathbf{K}_j \in \mathbb{R}^{B_c \times d} 和一个 Vj∈RBc×d\mathbf{V}_j \in \mathbb{R}^{B_c \times d}，计算它们对 dK\mathbf{dK} 和 dV\mathbf{dV} 的贡献。

第 7 行：加载 Kj,Vj\mathbf{K}_j, \mathbf{V}_j 到 SRAM

将 Kj∈RBc×d\mathbf{K}_j \in \mathbb{R}^{B_c \times d} 和 Vj∈RBc×d\mathbf{V}_j \in \mathbb{R}^{B_c \times d} 从 HBM 加载到 on-chip SRAM。这一步在整个内层循环中只执行一次。

第 8 行：初始化局部梯度块

dK~j=0Bc×d,dV~j=0Bc×d\tilde{\mathbf{dK}}_j = \mathbf{0}_{B_c \times d}, \quad \tilde{\mathbf{dV}}_j = \mathbf{0}_{B_c \times d}

在 SRAM 中为当前 Kj\mathbf{K}_j 和 Vj\mathbf{V}_j 对应的梯度累加器分配空间并初始化为零。dK~j,dV~j∈RBc×d\tilde{\mathbf{dK}}_j, \tilde{\mathbf{dV}}_j \in \mathbb{R}^{B_c \times d}。

第 9 行：for i = 1 to T_r do

内层循环遍历 Q\mathbf{Q} 的分块。每轮迭代处理一个 Qi∈RBr×d\mathbf{Q}_i \in \mathbb{R}^{B_r \times d}，重计算对应的局部 Pij∈RBr×Bc\mathbf{P}_{ij} \in \mathbb{R}^{B_r \times B_c}，并更新 dQi,dK~j,dV~j\mathbf{dQ}_i, \tilde{\mathbf{dK}}_j, \tilde{\mathbf{dV}}_j。

第 10 行：加载 Qi,Oi,dOi,dQi,ℓi,mi\mathbf{Q}_i, \mathbf{O}_i, \mathbf{dO}_i, \mathbf{dQ}_i, \boldsymbol{\ell}_i, \mathbf{m}_i 到 SRAM

将 Qi∈RBr×d\mathbf{Q}_i \in \mathbb{R}^{B_r \times d}、Oi∈RBr×d\mathbf{O}_i \in \mathbb{R}^{B_r \times d}、dOi∈RBr×d\mathbf{dO}_i \in \mathbb{R}^{B_r \times d}、dQi∈RBr×d\mathbf{dQ}_i \in \mathbb{R}^{B_r \times d}、ℓi∈RBr\boldsymbol{\ell}_i \in \mathbb{R}^{B_r}、mi∈RBr\mathbf{m}_i \in \mathbb{R}^{B_r} 从 HBM 加载到 SRAM。

第 11 行：在 SRAM 中重计算局部 score 矩阵

Sij=τQiKj⊤∈RBr×Bc\mathbf{S}_{ij} = \tau \mathbf{Q}_i \mathbf{K}_j^\top \in \mathbb{R}^{B_r \times B_c}

在 SRAM 中重新计算 Qi∈RBr×d\mathbf{Q}_i \in \mathbb{R}^{B_r \times d} 与 Kj∈RBc×d\mathbf{K}_j \in \mathbb{R}^{B_c \times d} 的 score。该块仅在 SRAM 中临时存在，绝不写入 HBM。

第 12 行：在 SRAM 中应用 mask

Sijmasked=mask(Sij)∈RBr×Bc\mathbf{S}_{ij}^{\text{masked}} = \text{mask}(\mathbf{S}_{ij}) \in \mathbb{R}^{B_r \times B_c}

对 score 矩阵应用 mask（如 causal mask 或 padding mask），将需要屏蔽的位置设为 −∞-\infty。

第 13 行：在 SRAM 中重计算概率矩阵 Pij\mathbf{P}_{ij}

Pij=diag(ℓi)−1exp⁡(Sijmasked−mi)∈RBr×Bc\mathbf{P}_{ij} = \text{diag}(\boldsymbol{\ell}_i)^{-1} \exp(\mathbf{S}_{ij}^{\text{masked}} - \mathbf{m}_i) \in \mathbb{R}^{B_r \times B_c}

对应第 3.2 节的式 (9)。利用前向保存的统计量 (ℓi∈RBr,mi∈RBr)(\boldsymbol{\ell}_i \in \mathbb{R}^{B_r}, \mathbf{m}_i \in \mathbb{R}^{B_r}) 在 SRAM 中精确恢复出概率矩阵 Pij∈RBr×Bc\mathbf{P}_{ij} \in \mathbb{R}^{B_r \times B_c}。其中 mi\mathbf{m}_i 通过广播机制逐行相减，diag(ℓi)−1∈RBr×Br\text{diag}(\boldsymbol{\ell}_i)^{-1} \in \mathbb{R}^{B_r \times B_r} 实现逐行归一化。

第 14 行：在 SRAM 中重计算 dropout mask

Zij∈RBr×Bc,Zij,r,c={11−pdropwith prob. 1−pdrop0with prob. pdrop\mathbf{Z}_{ij} \in \mathbb{R}^{B_r \times B_c}, \quad Z_{ij,r,c} = \begin{cases} \frac{1}{1-p_{\text{drop}}} & \text{with prob. } 1-p_{\text{drop}} \\ 0 & \text{with prob. } p_{\text{drop}} \end{cases}

利用恢复的随机数种子 R\mathcal{R}，生成与前向完全相同的 dropout mask。

第 15 行：在 SRAM 中应用 dropout

Pijdropped=Pij∘Zij∈RBr×Bc\mathbf{P}_{ij}^{\text{dropped}} = \mathbf{P}_{ij} \circ \mathbf{Z}_{ij} \in \mathbb{R}^{B_r \times B_c}

其中 ∘\circ 表示 Hadamard 积（逐元素相乘）。这是前向 dropout 操作的精确重播。

第 16 行：在 SRAM 中累加 dVj\mathbf{dV}_j

dV~j←dV~j+(Pijdropped)⊤dOi∈RBc×d\tilde{\mathbf{dV}}_j \leftarrow \tilde{\mathbf{dV}}_j + (\mathbf{P}_{ij}^{\text{dropped}})^\top \mathbf{dO}_i \in \mathbb{R}^{B_c \times d}

对应第 3.4 节的式 (10)。由 Oi=∑j′Pij′droppedVj′\mathbf{O}_i = \sum_{j'} \mathbf{P}_{ij'}^{\text{dropped}} \mathbf{V}_{j'}，因此 Vj\mathbf{V}_j 对 Oi\mathbf{O}_i 的梯度贡献为 (Pijdropped)⊤dOi(\mathbf{P}_{ij}^{\text{dropped}})^\top \mathbf{dO}_i。遍历所有 ii 块后，即得到完整的 dVj\mathbf{dV}_j。

第 17 行：在 SRAM 中计算 dPijdropped\mathbf{dP}_{ij}^{\text{dropped}}

dPijdropped=dOiVj⊤∈RBr×Bc\mathbf{dP}_{ij}^{\text{dropped}} = \mathbf{dO}_i \mathbf{V}_j^\top \in \mathbb{R}^{B_r \times B_c}

对应第 3.5 节的式 (11)。由 Oi=PijdroppedVj+other blocks\mathbf{O}_i = \mathbf{P}_{ij}^{\text{dropped}} \mathbf{V}_j + \text{other blocks}，对 Pijdropped\mathbf{P}_{ij}^{\text{dropped}} 求导得 ∂L∂Pijdropped=dOiVj⊤\frac{\partial \mathcal{L}}{\partial \mathbf{P}_{ij}^{\text{dropped}}} = \mathbf{dO}_i \mathbf{V}_j^\top。

第 18 行：在 SRAM 中还原 dropout 梯度

dPij=dPijdropped∘Zij∈RBr×Bc\mathbf{dP}_{ij} = \mathbf{dP}_{ij}^{\text{dropped}} \circ \mathbf{Z}_{ij} \in \mathbb{R}^{B_r \times B_c}

对应第 3.5 节的式 (12)。由于前向时 Pijdropped=Pij∘Zij\mathbf{P}_{ij}^{\text{dropped}} = \mathbf{P}_{ij} \circ \mathbf{Z}_{ij}，反向传播需要乘回相同的 mask Zij\mathbf{Z}_{ij}。注意 Zij\mathbf{Z}_{ij} 中非零元素为 11−pdrop\frac{1}{1-p_{\text{drop}}}，因此这一步同时完成了梯度缩放。

第 19 行：在 SRAM 中计算标量 Di\mathbf{D}_i

Di=rowsum(dOi∘Oi)∈RBr\mathbf{D}_i = \text{rowsum}(\mathbf{dO}_i \circ \mathbf{O}_i) \in \mathbb{R}^{B_r}

对应第 2.4 节的式 (13) 和第 3.5 节的推导。这是反向 softmax 梯度的核心简化——完全避免了对 NN 维向量 Pi:\mathbf{P}_{i:} 的存储与遍历，仅需两个长度为 dd 的向量逐元素乘积后求和。

第 20 行：在 SRAM 中计算 dSij\mathbf{dS}_{ij}

dSij=Pij∘(dPij−Di)∈RBr×Bc\mathbf{dS}_{ij} = \mathbf{P}_{ij} \circ (\mathbf{dP}_{ij} - \mathbf{D}_i) \in \mathbb{R}^{B_r \times B_c}

对应第 3.5 节的式 (14)。其中 Di∈RBr\mathbf{D}_i \in \mathbb{R}^{B_r} 通过广播机制逐行相减：对第 rr 行，dPij,r,:−Di,r\mathbf{dP}_{ij,r,:} - D_{i,r}，再逐元素乘以 Pij,r,:\mathbf{P}_{ij,r,:}。这直接对应式 (5) 的矩阵形式，是 softmax 梯度的分块实现。

第 21 行：在 SRAM 中更新 dQi\mathbf{dQ}_i 并写回 HBM

dQi←dQi+τdSijKj∈RBr×d\mathbf{dQ}_i \leftarrow \mathbf{dQ}_i + \tau \mathbf{dS}_{ij} \mathbf{K}_j \in \mathbb{R}^{B_r \times d}

对应第 3.6 节的式 (15)。由 Sij=τQiKj⊤\mathbf{S}_{ij} = \tau \mathbf{Q}_i \mathbf{K}_j^\top，对 Qi\mathbf{Q}_i 求导得 ∂L∂Qi=τdSijKj\frac{\partial \mathcal{L}}{\partial \mathbf{Q}_i} = \tau \mathbf{dS}_{ij} \mathbf{K}_j。由于 Qi\mathbf{Q}_i 参与所有 jj 块的计算，因此使用累加 ←\leftarrow。计算完成后写回 HBM。

第 22 行：在 SRAM 中更新 dK~j\tilde{\mathbf{dK}}_j

dK~j←dK~j+τdSij⊤Qi∈RBc×d\tilde{\mathbf{dK}}_j \leftarrow \tilde{\mathbf{dK}}_j + \tau \mathbf{dS}_{ij}^\top \mathbf{Q}_i \in \mathbb{R}^{B_c \times d}

对应第 3.6 节的式 (16)。由 Sij=τQiKj⊤\mathbf{S}_{ij} = \tau \mathbf{Q}_i \mathbf{K}_j^\top，对 Kj\mathbf{K}_j 求导得 ∂L∂Kj=τdSij⊤Qi\frac{\partial \mathcal{L}}{\partial \mathbf{K}_j} = \tau \mathbf{dS}_{ij}^\top \mathbf{Q}_i。由于 Kj\mathbf{K}_j 参与所有 ii 块的计算，因此使用累加。注意 dK~j∈RBc×d\tilde{\mathbf{dK}}_j \in \mathbb{R}^{B_c \times d} 暂存在 SRAM 中，待内层循环结束后再统一写回 HBM。

第 23 行：end for（内层循环结束）

第 24 行：将 dK~j,dV~j\tilde{\mathbf{dK}}_j, \tilde{\mathbf{dV}}_j 写回 HBM

dKj←dK~j,dVj←dV~j\mathbf{dK}_j \leftarrow \tilde{\mathbf{dK}}_j, \quad \mathbf{dV}_j \leftarrow \tilde{\mathbf{dV}}_j

内层循环结束后，当前 Kj\mathbf{K}_j 和 Vj\mathbf{V}_j 对应的完整梯度已计算完毕，从 SRAM 写回 HBM。

第 25 行：end for（外层循环结束）

第 26 行：Return dQ, dK, dV

最终返回三个梯度矩阵 dQ,dK,dV∈RN×d\mathbf{dQ}, \mathbf{dK}, \mathbf{dV} \in \mathbb{R}^{N \times d}。

评论
