Log-Sum-Exp 方法

· 7 min read

Softmax 修正公式的完整推导与直观解释

文档说明：本文档推导 Ring Attention / Blockwise Attention 中的 softmax 修正公式，解释当序列被切分到多个设备时，如何将各块局部计算结果合并为全局正确的 attention 输出。所有数学符号保持完整，每一步推导均给出明确的数学依据。

一、公式作用概述

在 Transformer 的 Self-Attention 机制中，当输入序列长度 LL 超过单张 GPU 的显存容量时，需要将序列切分到多个设备上并行计算。Softmax 修正公式解决的核心问题是：当 QQ（Query）、KK（Key）、VV（Value）矩阵都按序列维度切分后，每个设备只能看到局部的 key 和 value，此时若在每个设备上独立做 softmax，得到的注意力权重只归一化到局部范围，而非全局。该公式提供了一种通信高效的合并规则，使得各设备只需传递两个标量（局部输出和局部 Log-Sum-Exp），即可通过代数运算还原出与全局计算完全一致的结果。

该公式是 Ring Attention、Blockwise FlashAttention、以及 DeepSpeed Ulysses 等序列并行算法的数学基石，适用于任何需要将 softmax 操作分块执行的分布式场景。

二、完整推导过程

2.1 问题设定与符号定义

我们首先建立严格的数学符号体系。

设输入序列长度为 LL，每个 token 的维度为 dmodeld_{\text{model}}。对于某个固定的注意力头（head）和某个固定的 query token（为简化推导，我们考虑单头、单 query 的情形，多 query 的情形由逐 query 独立应用本公式可得），定义：

  • s∈RL\mathbf{s} \in \mathbb{R}^{L}：该 query 与全部 LL 个 key 的点积分数（scores），即 si=q⊤kis_{i} = \mathbf{q}^{\top} \mathbf{k}_{i}，其中 q∈Rdk\mathbf{q} \in \mathbb{R}^{d_{k}} 为 query 向量，ki∈Rdk\mathbf{k}_{i} \in \mathbb{R}^{d_{k}} 为第 ii 个 key 向量；
  • V∈RL×dv\mathbf{V} \in \mathbb{R}^{L \times d_{v}}：value 矩阵，第 ii 行为 vi⊤∈R1×dv\mathbf{v}_{i}^{\top} \in \mathbb{R}^{1 \times d_{v}}；
  • O∈R1×dv\mathbf{O} \in \mathbb{R}^{1 \times d_{v}}：该 query 的 attention 输出向量。

【知识卡片：Softmax 函数】

  • 定义：Softmax 是将一个实数向量映射为概率分布的函数，输出每个元素在指数空间中的相对占比，保证输出非负且和为 1。
  • 公式：对于向量 x=(x1,x2,…,xn)∈Rn\mathbf{x} = (x_{1}, x_{2}, \ldots, x_{n}) \in \mathbb{R}^{n}，其 softmax 定义为

    softmax(x)i=exp⁡(xi)∑j=1nexp⁡(xj),∀i∈{1,2,…,n}.\text{softmax}(\mathbf{x})_{i} = \frac{\exp(x_{i})}{\sum_{j=1}^{n} \exp(x_{j})}, \quad \forall i \in \{1, 2, \ldots, n\}.

  • 本步作用：Attention 机制使用 softmax 将原始分数转换为注意力权重，使得每个 value 的加权系数构成一个合法的概率分布。

【小例子：Softmax 函数】 假设某 query 对 3 个 key 的分数为 s=[1,2,3]\mathbf{s} = [1, 2, 3]。 那么：

exp⁡(s)=[e1,e2,e3]≈[2.718,7.389,20.086].\exp(\mathbf{s}) = [e^{1}, e^{2}, e^{3}] \approx [2.718, 7.389, 20.086].

分母为 ∑j=13exp⁡(sj)=2.718+7.389+20.086=30.193\sum_{j=1}^{3} \exp(s_{j}) = 2.718 + 7.389 + 20.086 = 30.193。 于是 softmax 权重为：

softmax(s)=[2.71830.193,7.38930.193,20.08630.193]≈[0.090,0.245,0.665].\text{softmax}(\mathbf{s}) = \left[\frac{2.718}{30.193}, \frac{7.389}{30.193}, \frac{20.086}{30.193}\right] \approx [0.090, 0.245, 0.665].

验证：0.090+0.245+0.665=1.0000.090 + 0.245 + 0.665 = 1.000，满足概率分布的要求。在 attention 中，这意味着第 3 个 token 获得了约 66.5% 的注意力权重。

标准的 Scaled Dot-Product Attention 输出定义为：

O=softmax(q⊤K⊤dk)V=∑i=1Lai⋅vi⊤,\mathbf{O} = \text{softmax}\left(\frac{\mathbf{q}^{\top} \mathbf{K}^{\top}}{\sqrt{d_{k}}}\right) \mathbf{V} = \sum_{i=1}^{L} a_{i} \cdot \mathbf{v}_{i}^{\top},

其中注意力权重 aia_{i} 满足：

ai=exp⁡(si)∑j=1Lexp⁡(sj),∀i∈{1,2,…,L}.a_{i} = \frac{\exp(s_{i})}{\sum_{j=1}^{L} \exp(s_{j})}, \quad \forall i \in \{1, 2, \ldots, L\}.

为简化书写，后续推导中省略缩放因子 1dk\frac{1}{\sqrt{d_{k}}}（它不影响 softmax 的归一化结构，只是一个常数缩放）。

2.2 序列切分与局部计算

现在将序列切分为两个不相交的子集（块）II 和 JJ，满足：

I∪J={1,2,…,L},I∩J=∅.I \cup J = \{1, 2, \ldots, L\}, \quad I \cap J = \emptyset.

例如，I={1,2,…,m}I = \{1, 2, \ldots, m\}，J={m+1,m+2,…,L}J = \{m+1, m+2, \ldots, L\}。每个块被分配到不同的计算设备上。

【知识卡片：集合的划分（Partition）】

  • 定义：将一个集合 SS 分成若干互不相交的子集，这些子集的并集等于原集合 SS，称为 SS 的一个划分。
  • 公式：若 {S1,S2,…,Sk}\{S_{1}, S_{2}, \ldots, S_{k}\} 是 SS 的划分，则满足 Si∩Sj=∅S_{i} \cap S_{j} = \emptyset（i≠ji \neq j）且 ⋃i=1kSi=S\bigcup_{i=1}^{k} S_{i} = S。
  • 本步作用：将长序列切分为若干互不相交的块，每块独立计算，最后合并。II 和 JJ 构成全集的一个二划分。

【小例子：集合划分】 设全集 S={1,2,3,4,5,6}S = \{1, 2, 3, 4, 5, 6\}。 一个合法的划分是 I={1,2,3}I = \{1, 2, 3\}，J={4,5,6}J = \{4, 5, 6\}。 验证：I∩J=∅I \cap J = \emptyset（无公共元素），I∪J={1,2,3,4,5,6}=SI \cup J = \{1, 2, 3, 4, 5, 6\} = S（并集为全集）。 在 attention 中，这意味着前 3 个 token 放到 Device 0，后 3 个 token 放到 Device 1。

在每个设备上，只能看到局部的 key 和 value。以块 II 为例，设备上的局部计算为：

局部 softmax（仅在块 II 内部归一化）：

ai(I)=exp⁡(si)∑j∈Iexp⁡(sj),∀i∈I.a_{i}^{(I)} = \frac{\exp(s_{i})}{\sum_{j \in I} \exp(s_{j})}, \quad \forall i \in I.

局部输出（加权求和）：

O(I)=∑i∈Iai(I)⋅vi⊤.\mathbf{O}(I) = \sum_{i \in I} a_{i}^{(I)} \cdot \mathbf{v}_{i}^{\top}.

同理，块 JJ 上的局部计算为：

aj(J)=exp⁡(sj)∑k∈Jexp⁡(sk),∀j∈J,a_{j}^{(J)} = \frac{\exp(s_{j})}{\sum_{k \in J} \exp(s_{k})}, \quad \forall j \in J,

O(J)=∑j∈Jaj(J)⋅vj⊤.\mathbf{O}(J) = \sum_{j \in J} a_{j}^{(J)} \cdot \mathbf{v}_{j}^{\top}.

关键问题：O(I)+O(J)\mathbf{O}(I) + \mathbf{O}(J) 是否等于全局正确的 O\mathbf{O}？

答案是否定的。原因如下：

全局正确的注意力权重应该是：

aiglobal=exp⁡(si)∑j=1Lexp⁡(sj)=exp⁡(si)∑j∈Iexp⁡(sj)+∑k∈Jexp⁡(sk).a_{i}^{\text{global}} = \frac{\exp(s_{i})}{\sum_{j=1}^{L} \exp(s_{j})} = \frac{\exp(s_{i})}{\sum_{j \in I} \exp(s_{j}) + \sum_{k \in J} \exp(s_{k})}.

而局部权重 ai(I)a_{i}^{(I)} 的分母只有 ∑j∈Iexp⁡(sj)\sum_{j \in I} \exp(s_{j})，缺少了块 JJ 的贡献。因此：

ai(I)=exp⁡(si)∑j∈Iexp⁡(sj)≠exp⁡(si)∑j=1Lexp⁡(sj)=aiglobal.a_{i}^{(I)} = \frac{\exp(s_{i})}{\sum_{j \in I} \exp(s_{j})} \neq \frac{\exp(s_{i})}{\sum_{j=1}^{L} \exp(s_{j})} = a_{i}^{\text{global}}.

直接相加 O(I)+O(J)\mathbf{O}(I) + \mathbf{O}(J) 会导致每个 token 的权重被错误地放大（因为局部分母更小），结果必然偏离全局正确值。

2.3 Log-Sum-Exp (LSE) 的定义与性质

为了从局部量还原全局量，我们需要引入一个关键的中间量。

【知识卡片：Log-Sum-Exp (LSE) 函数】

  • 定义：LSE 是 softmax 分母的对数形式，将一个实数向量映射为一个标量，表示该向量在指数空间中的"总能量"的对数。
  • 公式：对于向量 x=(x1,x2,…,xn)∈Rn\mathbf{x} = (x_{1}, x_{2}, \ldots, x_{n}) \in \mathbb{R}^{n}，

    LSE(x)=log⁡(∑i=1nexp⁡(xi)).\text{LSE}(\mathbf{x}) = \log\left(\sum_{i=1}^{n} \exp(x_{i})\right).

  • 本步作用：LSE 将 softmax 的分母 ∑exp⁡(xi)\sum \exp(x_{i}) 压缩为对数空间的一个标量，使得我们可以通过指数运算还原分母，同时保持数值稳定性。

【小例子：Log-Sum-Exp】 继续使用分数 s=[1,2,3]\mathbf{s} = [1, 2, 3]。

LSE(s)=log⁡(e1+e2+e3)=log⁡(2.718+7.389+20.086)=log⁡(30.193)≈3.407.\text{LSE}(\mathbf{s}) = \log(e^{1} + e^{2} + e^{3}) = \log(2.718 + 7.389 + 20.086) = \log(30.193) \approx 3.407.

验证：exp⁡(LSE(s))=exp⁡(3.407)=30.193\exp(\text{LSE}(\mathbf{s})) = \exp(3.407) = 30.193，恰好等于 softmax 的分母。这意味着 exp⁡(LSE(s))\exp(\text{LSE}(\mathbf{s})) 就是全局归一化所需的"总能量"。

对于块 II 和块 JJ，定义它们的局部 LSE：

LSE(I)=log⁡(∑i∈Iexp⁡(si)),LSE(J)=log⁡(∑j∈Jexp⁡(sj)).\text{LSE}(I) = \log\left(\sum_{i \in I} \exp(s_{i})\right), \quad \text{LSE}(J) = \log\left(\sum_{j \in J} \exp(s_{j})\right).

关键观察：由 LSE 的定义，直接可得：

exp⁡(LSE(I))=∑i∈Iexp⁡(si),exp⁡(LSE(J))=∑j∈Jexp⁡(sj).\exp(\text{LSE}(I)) = \sum_{i \in I} \exp(s_{i}), \quad \exp(\text{LSE}(J)) = \sum_{j \in J} \exp(s_{j}).

也就是说，exp⁡(LSE(I))\exp(\text{LSE}(I)) 恰好是块 II 中所有分数的指数和，即局部 softmax 的分母。

2.4 从局部量还原全局量的代数推导

推导目标：用 O(I)\mathbf{O}(I)、O(J)\mathbf{O}(J)、LSE(I)\text{LSE}(I)、LSE(J)\text{LSE}(J) 这四个局部量，表达出全局正确的 O(I∪J)\mathbf{O}(I \cup J) 和 LSE(I∪J)\text{LSE}(I \cup J)。

步骤 1：写出全局正确输出的定义。

根据 attention 的定义，全局输出为所有 token 的 value 按全局 softmax 权重加权求和：

O(I∪J)=∑i∈I∪Jaiglobal⋅vi⊤=∑i∈I∪Jexp⁡(si)⋅vi⊤∑j∈I∪Jexp⁡(sj).\mathbf{O}(I \cup J) = \sum_{i \in I \cup J} a_{i}^{\text{global}} \cdot \mathbf{v}_{i}^{\top} = \frac{\sum_{i \in I \cup J} \exp(s_{i}) \cdot \mathbf{v}_{i}^{\top}}{\sum_{j \in I \cup J} \exp(s_{j})}.

数学依据：这是 attention 输出的原始定义，分子是 value 的指数加权和，分母是全局 softmax 的归一化因子。

步骤 2：将全集拆分为两个不相交子集的并。

由于 I∪J=I⊔JI \cup J = I \sqcup J（不相交并），分子可以拆分为两部分：

∑i∈I∪Jexp⁡(si)⋅vi⊤=∑i∈Iexp⁡(si)⋅vi⊤+∑j∈Jexp⁡(sj)⋅vj⊤.\sum_{i \in I \cup J} \exp(s_{i}) \cdot \mathbf{v}_{i}^{\top} = \sum_{i \in I} \exp(s_{i}) \cdot \mathbf{v}_{i}^{\top} + \sum_{j \in J} \exp(s_{j}) \cdot \mathbf{v}_{j}^{\top}.

数学依据：求和运算对不相交集合的并满足可加性，即 ∑x∈A∪Bf(x)=∑x∈Af(x)+∑x∈Bf(x)\sum_{x \in A \cup B} f(x) = \sum_{x \in A} f(x) + \sum_{x \in B} f(x)，当 A∩B=∅A \cap B = \emptyset 时成立。

步骤 3：将局部输出还原为"未归一的加权和"。

回顾局部输出的定义：

O(I)=∑i∈Iai(I)⋅vi⊤=∑i∈Iexp⁡(si)∑k∈Iexp⁡(sk)⋅vi⊤.\mathbf{O}(I) = \sum_{i \in I} a_{i}^{(I)} \cdot \mathbf{v}_{i}^{\top} = \sum_{i \in I} \frac{\exp(s_{i})}{\sum_{k \in I} \exp(s_{k})} \cdot \mathbf{v}_{i}^{\top}.

将分母 ∑k∈Iexp⁡(sk)\sum_{k \in I} \exp(s_{k}) 移到等式左边：

(∑k∈Iexp⁡(sk))⋅O(I)=∑i∈Iexp⁡(si)⋅vi⊤.\left(\sum_{k \in I} \exp(s_{k})\right) \cdot \mathbf{O}(I) = \sum_{i \in I} \exp(s_{i}) \cdot \mathbf{v}_{i}^{\top}.

数学依据：等式两边同乘一个非零标量（分母为正，因为指数函数恒正），等式仍然成立。

利用步骤 2 中 LSE 的关键观察 exp⁡(LSE(I))=∑k∈Iexp⁡(sk)\exp(\text{LSE}(I)) = \sum_{k \in I} \exp(s_{k})，代入得：

exp⁡(LSE(I))⋅O(I)=∑i∈Iexp⁡(si)⋅vi⊤.\exp(\text{LSE}(I)) \cdot \mathbf{O}(I) = \sum_{i \in I} \exp(s_{i}) \cdot \mathbf{v}_{i}^{\top}.

同理，对块 JJ：

exp⁡(LSE(J))⋅O(J)=∑j∈Jexp⁡(sj)⋅vj⊤.\exp(\text{LSE}(J)) \cdot \mathbf{O}(J) = \sum_{j \in J} \exp(s_{j}) \cdot \mathbf{v}_{j}^{\top}.

步骤 4：代入全局输出公式。

将步骤 3 的结果代入步骤 2 的拆分式：

∑i∈I∪Jexp⁡(si)⋅vi⊤=exp⁡(LSE(I))⋅O(I)+exp⁡(LSE(J))⋅O(J).\sum_{i \in I \cup J} \exp(s_{i}) \cdot \mathbf{v}_{i}^{\top} = \exp(\text{LSE}(I)) \cdot \mathbf{O}(I) + \exp(\text{LSE}(J)) \cdot \mathbf{O}(J).

全局分母（即全局 softmax 的归一化因子）为：

∑j∈I∪Jexp⁡(sj)=∑j∈Iexp⁡(sj)+∑j∈Jexp⁡(sj)=exp⁡(LSE(I))+exp⁡(LSE(J)).\sum_{j \in I \cup J} \exp(s_{j}) = \sum_{j \in I} \exp(s_{j}) + \sum_{j \in J} \exp(s_{j}) = \exp(\text{LSE}(I)) + \exp(\text{LSE}(J)).

数学依据：同样利用求和的可加性，以及 LSE 与指数和的关系。

因此，全局正确的输出为：

O(I∪J)=exp⁡(LSE(I))⋅O(I)+exp⁡(LSE(J))⋅O(J)exp⁡(LSE(I))+exp⁡(LSE(J))\boxed{\mathbf{O}(I \cup J) = \frac{\exp(\text{LSE}(I)) \cdot \mathbf{O}(I) + \exp(\text{LSE}(J)) \cdot \mathbf{O}(J)}{\exp(\text{LSE}(I)) + \exp(\text{LSE}(J))}}

步骤 5：推导全局 LSE 的合并公式。

全局 LSE 定义为：

LSE(I∪J)=log⁡(∑i∈I∪Jexp⁡(si))=log⁡(∑i∈Iexp⁡(si)+∑j∈Jexp⁡(sj)).\text{LSE}(I \cup J) = \log\left(\sum_{i \in I \cup J} \exp(s_{i})\right) = \log\left(\sum_{i \in I} \exp(s_{i}) + \sum_{j \in J} \exp(s_{j})\right).

再次利用 exp⁡(LSE(I))=∑i∈Iexp⁡(si)\exp(\text{LSE}(I)) = \sum_{i \in I} \exp(s_{i})，代入得：

LSE(I∪J)=log⁡(exp⁡(LSE(I))+exp⁡(LSE(J))).\text{LSE}(I \cup J) = \log\left(\exp(\text{LSE}(I)) + \exp(\text{LSE}(J))\right).

数学依据：对数函数的运算性质 log⁡(a+b)\log(a + b)，其中 a=exp⁡(LSE(I))a = \exp(\text{LSE}(I))，b=exp⁡(LSE(J))b = \exp(\text{LSE}(J))。

于是得到全局 LSE 的合并公式：

LSE(I∪J)=log⁡(exp⁡(LSE(I))+exp⁡(LSE(J)))\boxed{\text{LSE}(I \cup J) = \log\left(\exp(\text{LSE}(I)) + \exp(\text{LSE}(J))\right)}

2.5 合并算子的紧凑表示

为了书写简洁，定义合并算子 ⊕\oplus 作用于二元组 (O,LSE)(\mathbf{O}, \text{LSE})：

[O(I∪J)LSE(I∪J)]=[O(I)LSE(I)]⊕[O(J)LSE(J)],\begin{bmatrix} \mathbf{O}(I \cup J) \\ \text{LSE}(I \cup J) \end{bmatrix} = \begin{bmatrix} \mathbf{O}(I) \\ \text{LSE}(I) \end{bmatrix} \oplus \begin{bmatrix} \mathbf{O}(J) \\ \text{LSE}(J) \end{bmatrix},

其中 ⊕\oplus 的具体运算规则为：

[O1ℓ1]⊕[O2ℓ2]=[exp⁡(ℓ1)⋅O1+exp⁡(ℓ2)⋅O2exp⁡(ℓ1)+exp⁡(ℓ2)log⁡(exp⁡(ℓ1)+exp⁡(ℓ2))].\begin{bmatrix} \mathbf{O}_{1} \\ \ell_{1} \end{bmatrix} \oplus \begin{bmatrix} \mathbf{O}_{2} \\ \ell_{2} \end{bmatrix} = \begin{bmatrix} \dfrac{\exp(\ell_{1}) \cdot \mathbf{O}_{1} + \exp(\ell_{2}) \cdot \mathbf{O}_{2}}{\exp(\ell_{1}) + \exp(\ell_{2})} \\ \log\left(\exp(\ell_{1}) + \exp(\ell_{2})\right) \end{bmatrix}.

关键性质：该算子 ⊕\oplus 满足结合律（associative），即：

(A⊕B)⊕C=A⊕(B⊕C).(A \oplus B) \oplus C = A \oplus (B \oplus C).

数学依据：因为 LSE 和加权和的运算本质上是对指数和的累加，而求和运算天然满足结合律。这意味着无论按什么顺序合并多个块，最终结果都相同。这一性质是 Ring Attention 能够在设备间环形传递、逐步累积结果的理论保证。

2.6 数值稳定性：Safe LSE 计算

在实际工程中，当序列很长或分数 sis_{i} 很大时，exp⁡(si)\exp(s_{i}) 可能超出浮点数的表示范围（上溢）。

【知识卡片：数值溢出（Numerical Overflow）】

  • 定义：在计算机浮点运算中，当一个数的绝对值超过该精度类型能表示的最大值时，结果会被截断为无穷大（inf），导致后续计算失效。
  • 公式：对于 float32 类型，最大可表示值约为 3.4×10383.4 \times 10^{38}。当 x>89x > 89 时，exp⁡(x)>1.5×1038\exp(x) > 1.5 \times 10^{38} 已接近溢出边界。
  • 本步作用：Attention 中的分数 sis_{i} 可能很大（如 si=100s_{i} = 100），直接计算 exp⁡(100)\exp(100) 会导致 float32 溢出。

【小例子：数值溢出】 在 float32 中：

  • exp⁡(80)≈5.5×1034\exp(80) \approx 5.5 \times 10^{34}（安全）
  • exp⁡(90)≈1.2×1039\exp(90) \approx 1.2 \times 10^{39}（溢出为 inf） 如果某个分数 si=100s_{i} = 100，则 exp⁡(100)\exp(100) 在 float32 中直接变成 inf，softmax 计算崩溃。

解决方法是使用 safe LSE 技巧（也称为 log-sum-exp trick）：

LSE(x)=m+log⁡(∑i=1nexp⁡(xi−m)),其中 m=max⁡ixi.\text{LSE}(\mathbf{x}) = m + \log\left(\sum_{i=1}^{n} \exp(x_{i} - m)\right), \quad \text{其中 } m = \max_{i} x_{i}.

推导验证：

LSE(x)=log⁡(∑i=1nexp⁡(xi))=log⁡(∑i=1nexp⁡(m)⋅exp⁡(xi−m))=log⁡(exp⁡(m)⋅∑i=1nexp⁡(xi−m)).\text{LSE}(\mathbf{x}) = \log\left(\sum_{i=1}^{n} \exp(x_{i})\right) = \log\left(\sum_{i=1}^{n} \exp(m) \cdot \exp(x_{i} - m)\right) = \log\left(\exp(m) \cdot \sum_{i=1}^{n} \exp(x_{i} - m)\right).

数学依据：对数运算性质 log⁡(a⋅b)=log⁡(a)+log⁡(b)\log(a \cdot b) = \log(a) + \log(b)，以及 exp⁡(m)⋅exp⁡(xi−m)=exp⁡(xi)\exp(m) \cdot \exp(x_{i} - m) = \exp(x_{i})（指数加法法则）。

继续推导：

=log⁡(exp⁡(m))+log⁡(∑i=1nexp⁡(xi−m))=m+log⁡(∑i=1nexp⁡(xi−m)).= \log(\exp(m)) + \log\left(\sum_{i=1}^{n} \exp(x_{i} - m)\right) = m + \log\left(\sum_{i=1}^{n} \exp(x_{i} - m)\right).

数学依据：对数与指数的互逆性质 log⁡(exp⁡(m))=m\log(\exp(m)) = m。

由于 xi−m≤0x_{i} - m \leq 0（因为 mm 是最大值），exp⁡(xi−m)∈(0,1]\exp(x_{i} - m) \in (0, 1]，求和不会溢出。这是工程实现中计算 LSE 的标准方法。

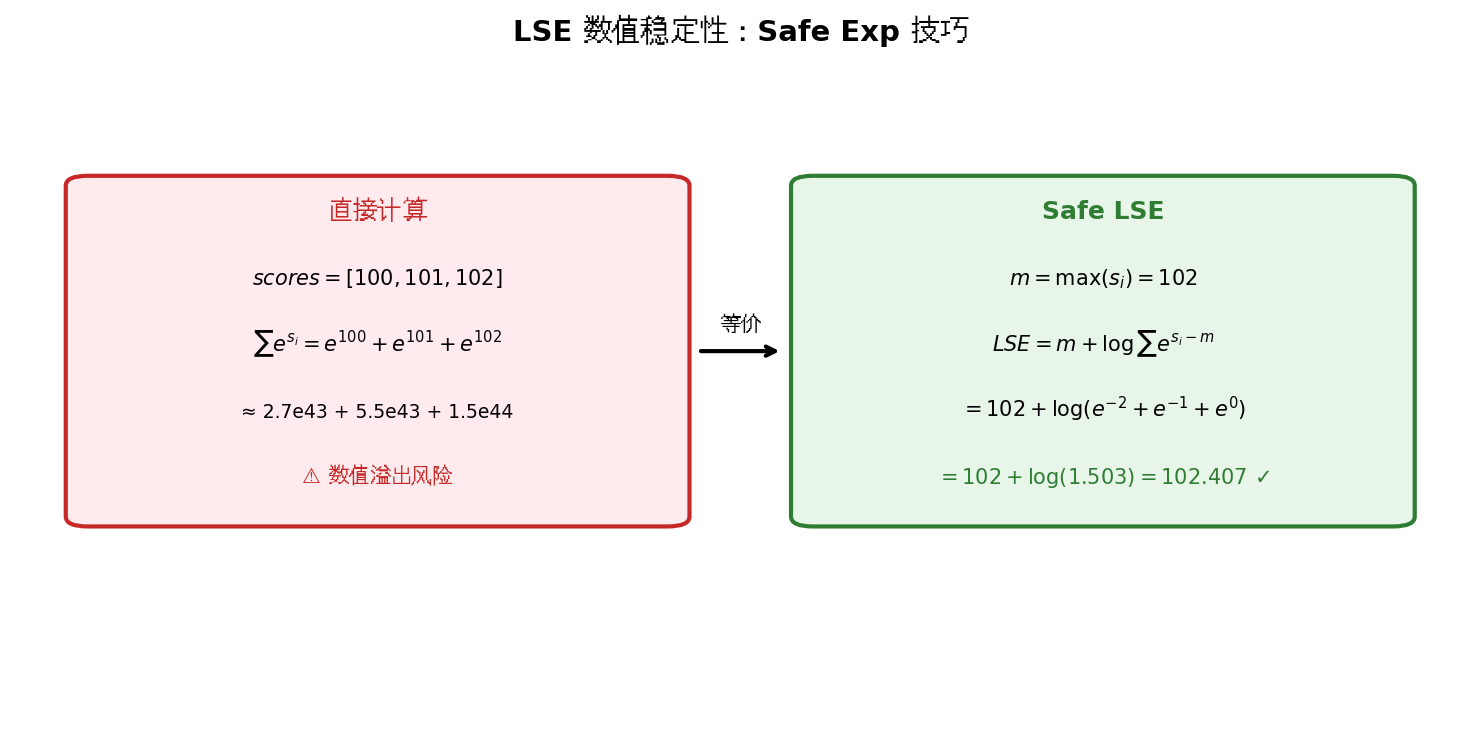

LSE数值稳定性

2.7 多块的递推合并（Ring Attention 场景）

当有 NN 个块（对应 NN 个设备）时，利用 ⊕\oplus 的结合律，可以按任意顺序逐步合并。在 Ring Attention 中，通常采用逐块累积的方式：

初始化累积状态：

[Oaccℓacc]=[O(I1)LSE(I1)].\begin{bmatrix} \mathbf{O}_{\text{acc}} \\ \ell_{\text{acc}} \end{bmatrix} = \begin{bmatrix} \mathbf{O}(I_{1}) \\ \text{LSE}(I_{1}) \end{bmatrix}.

对于第 k=2,3,…,Nk = 2, 3, \ldots, N 个块：

[Oaccℓacc]←[Oaccℓacc]⊕[O(Ik)LSE(Ik)].\begin{bmatrix} \mathbf{O}_{\text{acc}} \\ \ell_{\text{acc}} \end{bmatrix} \leftarrow \begin{bmatrix} \mathbf{O}_{\text{acc}} \\ \ell_{\text{acc}} \end{bmatrix} \oplus \begin{bmatrix} \mathbf{O}(I_{k}) \\ \text{LSE}(I_{k}) \end{bmatrix}.

最终 Oacc\mathbf{O}_{\text{acc}} 即为全局正确的 attention 输出。每个设备只需向环中的下一个设备传递当前的 (Oacc,ℓacc)(\mathbf{O}_{\text{acc}}, \ell_{\text{acc}}) 二元组，以及本地的 (O(Ik),LSE(Ik))(\mathbf{O}(I_{k}), \text{LSE}(I_{k}))，即可完成全局合并。

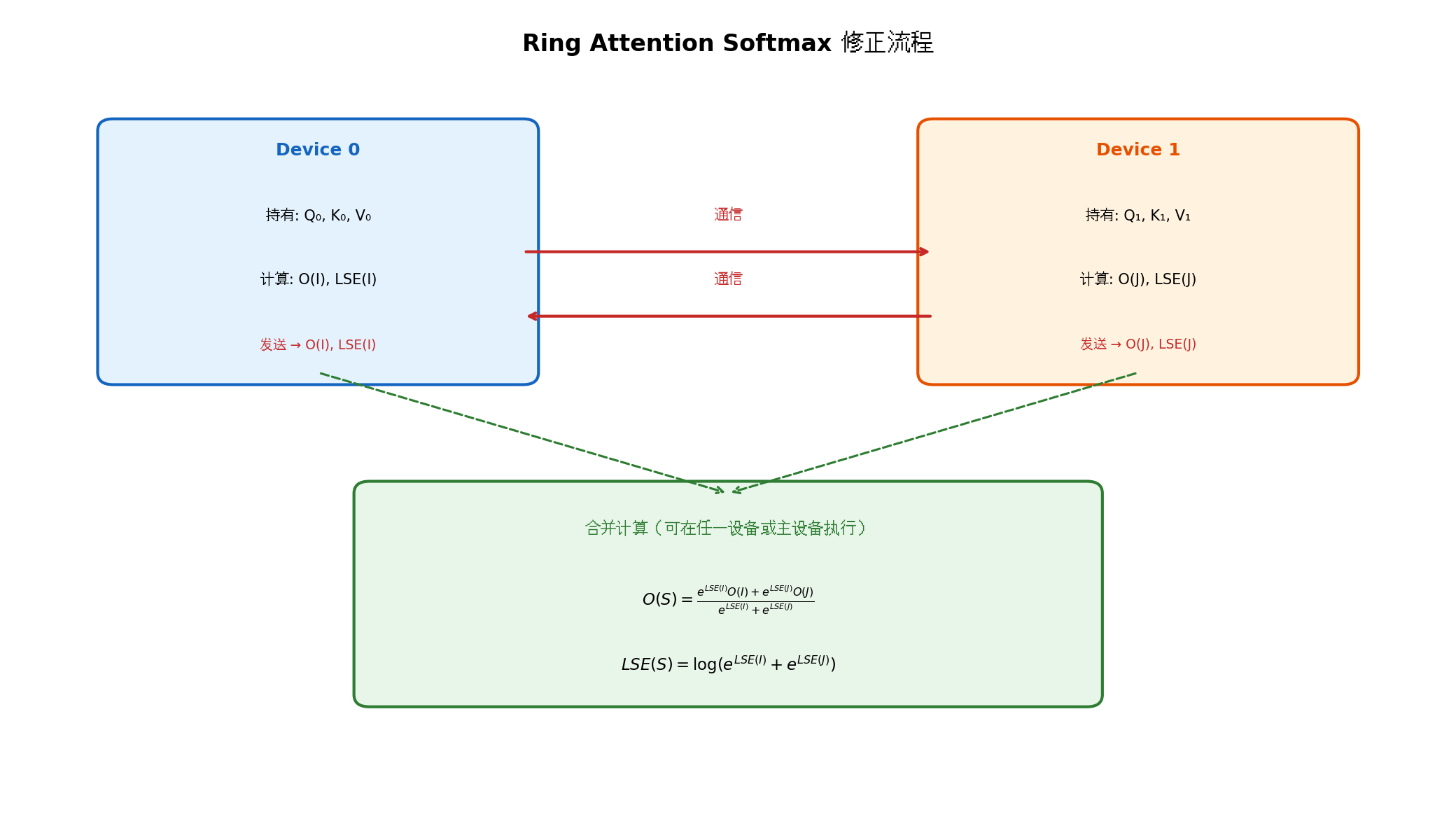

Ring Attention 通信与合并流程

三、直观意义解释

3.1 通信效率

每个设备只需传递两个量：

  • O(I)∈R1×dv\mathbf{O}(I) \in \mathbb{R}^{1 \times d_{v}}：局部输出（向量，大小与最终输出相同）
  • LSE(I)∈R\text{LSE}(I) \in \mathbb{R}：一个标量

相比于传递完整的注意力矩阵或所有 key/value，通信量极小。这是 Ring Attention 能够支持无限长序列的关键——序列越长，切的块数越多，但每块只需传递固定大小的 (O,LSE)(\mathbf{O}, \text{LSE})。

3.2 与标准 Attention 的等价性

该合并公式是数学恒等式，不是近似。只要满足：

  1. 各块的局部计算使用相同的分数 sis_{i}（即 query 和 key 的点积一致）；
  2. 合并时严格按照 ⊕\oplus 算子的规则执行；

那么合并后的结果与在单设备上计算完整序列的 attention 输出在数学上完全一致（忽略浮点舍入误差）。

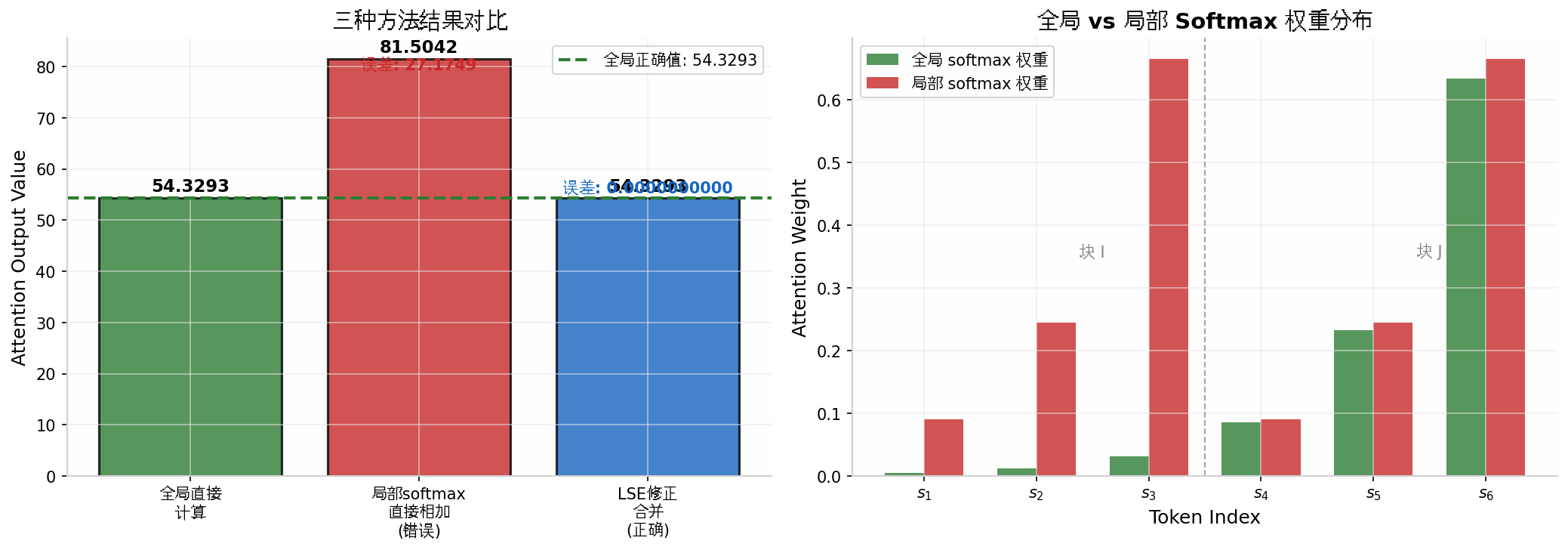

数值验证对比

四、涉及的基本数学知识清单

概念名称 在本推导中的具体作用 一句话定义或公式表达
Softmax 函数 将分数转换为概率分布，作为 value 的加权系数 softmax(x)i=exp⁡(xi)∑jexp⁡(xj)\text{softmax}(\mathbf{x})_{i} = \frac{\exp(x_{i})}{\sum_{j} \exp(x_{j})}
集合划分 将长序列切分为互不相交的块，每块独立计算 I∩J=∅I \cap J = \emptyset，I∪J=SI \cup J = S
求和可加性 将全局求和拆分为局部求和之和 ∑x∈A∪Bf(x)=∑x∈Af(x)+∑x∈Bf(x)\sum_{x \in A \cup B} f(x) = \sum_{x \in A} f(x) + \sum_{x \in B} f(x)（A∩B=∅A \cap B = \emptyset）
Log-Sum-Exp (LSE) 将 softmax 分母压缩为对数空间的标量，用于通信和合并 LSE(x)=log⁡(∑iexp⁡(xi))\text{LSE}(\mathbf{x}) = \log\left(\sum_{i} \exp(x_{i})\right)
指数与对数的互逆 从 LSE 还原指数和，建立局部与全局的联系 exp⁡(log⁡(a))=a\exp(\log(a)) = a，log⁡(exp⁡(a))=a\log(\exp(a)) = a（a>0a > 0）
对数运算性质 推导 safe LSE 技巧的核心代数依据 log⁡(a⋅b)=log⁡(a)+log⁡(b)\log(a \cdot b) = \log(a) + \log(b)
结合律 保证多块的合并顺序不影响最终结果 (A⊕B)⊕C=A⊕(B⊕C)(A \oplus B) \oplus C = A \oplus (B \oplus C)
数值溢出 解释为什么需要 safe LSE 技巧 浮点数超出表示范围导致结果变为 inf
指数加法法则 推导 safe LSE 时拆分指数项 exp⁡(a)⋅exp⁡(b)=exp⁡(a+b)\exp(a) \cdot \exp(b) = \exp(a + b)
向量加权平均 Attention 输出的本质含义 O=∑iaivi\mathbf{O} = \sum_{i} a_{i} \mathbf{v}_{i}，其中 ∑iai=1\sum_{i} a_{i} = 1，ai≥0a_{i} \geq 0

五、总结

Softmax 修正公式的核心思想可以概括为一句话：

局部 softmax 的结果之所以不能直接相加，是因为每个局部结果都基于不同的归一化分母。通过引入 Log-Sum-Exp 作为"总能量"的度量，我们可以先将局部输出"还原"为未归一的加权和，再用全局总能量重新归一化，从而得到与全局计算完全一致的结果。

该公式的优雅之处在于：

  1. 通信极简：每块只需传递一个向量和一个标量；
  2. 数学精确：不是近似，而是严格的代数恒等式；
  3. 顺序无关：结合律保证环形、树形、任意顺序的合并都等价；
  4. 工程可行：配合 safe LSE 技巧，在浮点运算中稳定实现。
