解析 FlashAttention（4）：FlashAttention-v2

创建 · 16 min read

论文链接：

FlashAttention v2 过程演示可视化脚本：flashattention_v2_visualizer.html

一、符号约定（与论文一致）

NN 为序列长度，dd 为特征维度。BrB_r 为每个 query 块包含的 query 向量行数，BcB_c 为每个 key/value 块包含的 key/value 向量行数。Tr=⌈N/Br⌉T_r = \lceil N / B_r \rceil 为 query 块数，Tc=⌈N/Bc⌉T_c = \lceil N / B_c \rceil 为 key/value 块数。

Q,K,V∈RN×dQ, K, V \in \mathbb{R}^{N \times d} 为输入矩阵。O∈RN×dO \in \mathbb{R}^{N \times d} 为输出。dO∈RN×ddO \in \mathbb{R}^{N \times d} 为损失函数对 OO 的梯度。

分块矩阵：

  • Qi∈RBr×dQ_i \in \mathbb{R}^{B_r \times d}：第 ii 个 query 块。
  • Kj,Vj∈RBc×dK_j, V_j \in \mathbb{R}^{B_c \times d}：第 jj 个 key/value 块。
  • Oi,dOi∈RBr×dO_i, dO_i \in \mathbb{R}^{B_r \times d}：第 ii 个输出块及其梯度。
  • dQi∈RBr×ddQ_i \in \mathbb{R}^{B_r \times d}，dKj,dVj∈RBc×ddK_j, dV_j \in \mathbb{R}^{B_c \times d}：梯度块。

具体实例： N=4,d=3,Br=2,Bc=2N=4, d=3, B_r=2, B_c=2，则 Tr=2,Tc=2T_r = 2, T_c = 2。

Q1=[q1q2]∈R2×3,Q2=[q3q4]∈R2×3Q_1 = \begin{bmatrix} \mathbf{q}_1 \\ \mathbf{q}_2 \end{bmatrix} \in \mathbb{R}^{2 \times 3},\quad Q_2 = \begin{bmatrix} \mathbf{q}_3 \\ \mathbf{q}_4 \end{bmatrix} \in \mathbb{R}^{2 \times 3}

K1=[k1k2]∈R2×3,K2=[k3k4]∈R2×3K_1 = \begin{bmatrix} \mathbf{k}_1 \\ \mathbf{k}_2 \end{bmatrix} \in \mathbb{R}^{2 \times 3},\quad K_2 = \begin{bmatrix} \mathbf{k}_3 \\ \mathbf{k}_4 \end{bmatrix} \in \mathbb{R}^{2 \times 3}

V1=[v1v2]∈R2×3,V2=[v3v4]∈R2×3V_1 = \begin{bmatrix} \mathbf{v}_1 \\ \mathbf{v}_2 \end{bmatrix} \in \mathbb{R}^{2 \times 3},\quad V_2 = \begin{bmatrix} \mathbf{v}_3 \\ \mathbf{v}_4 \end{bmatrix} \in \mathbb{R}^{2 \times 3}

其中 qn,km,vm∈R1×3\mathbf{q}_n, \mathbf{k}_m, \mathbf{v}_m \in \mathbb{R}^{1 \times 3} 均为行向量。

二、前置原理：Online Softmax 的数学推导

FlashAttention 的核心是 Online Softmax。

2.1 问题设定与目标

考虑单个 query 行向量（省略行下标），其标准 Attention 输出为：

o=∑m=1Nexp⁡(sm)vm∑m=1Nexp⁡(sm)∈R1×do = \frac{\sum_{m=1}^{N} \exp(s_m) v_m}{\sum_{m=1}^{N} \exp(s_m)} \in \mathbb{R}^{1 \times d}

其中 sm=qkm⊤∈Rs_m = q k_m^\top \in \mathbb{R} 为第 mm 个 key 行向量的分数，vm∈R1×dv_m \in \mathbb{R}^{1 \times d} 为第 mm 个 value 行向量。

由于 HBM 容量限制，无法一次性载入全部 NN 个 key/value 行向量。将 NN 个 key 行向量按每块 BcB_c 个分成 TcT_c 个块，第 jj 块包含：

Keyj={k(j−1)Bc+1,…,kjBc},Valuej={v(j−1)Bc+1,…,vjBc}\text{Key}_j = \{k_{(j-1)B_c+1}, \dots, k_{jB_c}\}, \quad \text{Value}_j = \{v_{(j-1)B_c+1}, \dots, v_{jB_c}\}

目标： 顺序处理第 1,2,…,Tc1, 2, \dots, T_c 块，每处理完第 jj 块后维护三个统计量，使得处理完所有块后，无需重新从头计算，即可得到与上式完全相同的结果。

2.2 统计量的严格定义

单个 query 行向量处理完前 jj 个 key/value 块后，定义以下三个统计量：

定义 1（全局最大值）：

m(j)=max⁡1≤t≤j1≤c≤Bcs(t−1)Bc+c∈Rm^{(j)} = \max_{\substack{1 \le t \le j \\ 1 \le c \le B_c}} s_{(t-1)B_c+c} \in \mathbb{R}

其中，1≤t≤j1 \le t \le j 是遍历前 jj 个 key 块（共 TcT_{c} 个 key 块)，1≤c≤Bc1 \le c \le B_c 是遍历单个 key 块内的行向量（每个 key 块内有 BcB_c 个 key 行向量）。合起来的表示就是遍历前 jj 个 key 块内的所有 key 行向量。

m(j)m^{(j)} 是前 jj 个块中所有 key 行向量对应的分数 sms_m 的最大值。它是数值稳定性的基准，后续所有指数运算均以此最大值为参考点。

定义 2（全局指数和）：

ℓ(j)=∑t=1j∑c=1Bcexp⁡(s(t−1)Bc+c−m(j))∈R\ell^{(j)} = \sum_{t=1}^{j} \sum_{c=1}^{B_c} \exp\left(s_{(t-1)B_c+c} - m^{(j)}\right) \in \mathbb{R}

ℓ(j)\ell^{(j)} 是以当前全局最大值 m(j)m^{(j)} 为基准，前 jj 个块中所有分数的指数和。注意分母中的 m(j)m^{(j)} 确保了每一项指数均不超过 11（因为 s(t−1)Bc+c≤m(j)s_{(t-1)B_c+c} \le m^{(j)}），从而避免数值溢出。

定义 3（未归一化加权和）：

o(j)=∑t=1j∑c=1Bcexp⁡(s(t−1)Bc+c−m(j))v(t−1)Bc+c∈R1×do^{(j)} = \sum_{t=1}^{j} \sum_{c=1}^{B_c} \exp\left(s_{(t-1)B_c+c} - m^{(j)}\right) v_{(t-1)B_c+c} \in \mathbb{R}^{1 \times d}

o(j)o^{(j)} 是以当前全局最大值 m(j)m^{(j)} 为基准，前 jj 个块中所有 value 的加权累加和，权重为平移后的指数。

关键观察： 若上述定义成立，则：

o(j)ℓ(j)=∑t=1j∑c=1Bcexp⁡(s(t−1)Bc+c−m(j))v(t−1)Bc+c∑t=1j∑c=1Bcexp⁡(s(t−1)Bc+c−m(j))\frac{o^{(j)}}{\ell^{(j)}} = \frac{\sum_{t=1}^{j} \sum_{c=1}^{B_c} \exp\left(s_{(t-1)B_c+c} - m^{(j)}\right) v_{(t-1)B_c+c}}{\sum_{t=1}^{j} \sum_{c=1}^{B_c} \exp\left(s_{(t-1)B_c+c} - m^{(j)}\right)}

分子分母同乘 exp⁡(m(j))\exp(m^{(j)})：

o(j)ℓ(j)=∑t=1j∑c=1Bcexp⁡(s(t−1)Bc+c)v(t−1)Bc+c∑t=1j∑c=1Bcexp⁡(s(t−1)Bc+c)\frac{o^{(j)}}{\ell^{(j)}} = \frac{\sum_{t=1}^{j} \sum_{c=1}^{B_c} \exp\left(s_{(t-1)B_c+c}\right) v_{(t-1)B_c+c}}{\sum_{t=1}^{j} \sum_{c=1}^{B_c} \exp\left(s_{(t-1)B_c+c}\right)}

当 j=Tcj = T_c 时，上式恰好等于标准 Attention 输出 oo。因此，只要我们能增量维护 m(j),ℓ(j),o(j)m^{(j)}, \ell^{(j)}, o^{(j)}，最终相除即得正确结果。

2.3 增量更新公式的推导

仍然是单个 query 行向量。假设已处理前 j−1j-1 个 key/value 块，当前维护的统计量为 m(j−1),ℓ(j−1),o(j−1)m^{(j-1)}, \ell^{(j-1)}, o^{(j-1)}。现处理第 jj 个 key/value 块，该块包含分数 {s(j−1)Bc+1,…,sjBc}\{s_{(j-1)B_c+1}, \dots, s_{jB_c}\} 和 value {v(j−1)Bc+1,…,vjBc}\{v_{(j-1)B_c+1}, \dots, v_{jB_c}\}。

Step 1：更新全局最大值

第 jj 个 key 块的局部最大值为：

m~=max⁡1≤c≤Bcs(j−1)Bc+c∈R\tilde{m} = \max_{1 \le c \le B_c} s_{(j-1)B_c+c} \in \mathbb{R}

新的全局最大值必须在"旧全局最大值"和"新块局部最大值"之间取最大：

m(j)=max⁡(m(j−1),m~)∈Rm^{(j)} = \max\left(m^{(j-1)}, \tilde{m}\right) \in \mathbb{R}

这直接来自定义 1：全局最大值是前 jj 个 key 块中所有分数的最大值。

Step 2：更新全局指数和

由定义 2，新的全局指数和应为：

ℓ(j)=∑t=1j∑c=1Bcexp⁡(s(t−1)Bc+c−m(j))\ell^{(j)} = \sum_{t=1}^{j} \sum_{c=1}^{B_c} \exp\left(s_{(t-1)B_c+c} - m^{(j)}\right)

将求和拆分为旧块（前 j−1j-1 个 key 块）和新块（第 jj 个 key 块）：

ℓ(j)=∑t=1j−1∑c=1Bcexp⁡(s(t−1)Bc+c−m(j))⏟旧块贡献+∑c=1Bcexp⁡(s(j−1)Bc+c−m(j))⏟新块贡献\ell^{(j)} = \underbrace{\sum_{t=1}^{j-1} \sum_{c=1}^{B_c} \exp\left(s_{(t-1)B_c+c} - m^{(j)}\right)}_{\text{旧块贡献}} + \underbrace{\sum_{c=1}^{B_c} \exp\left(s_{(j-1)B_c+c} - m^{(j)}\right)}_{\text{新块贡献}}

处理旧块贡献：

对任意旧项 s(t−1)Bc+cs_{(t-1)B_c+c}（其中 t≤j−1t \le j-1），利用指数性质 exp⁡(a−b)=exp⁡(a−c)⋅exp⁡(c−b)\exp(a - b) = \exp(a - c) \cdot \exp(c - b)，令 a=s(t−1)Bc+ca = s_{(t-1)B_c+c}，b=m(j)b = m^{(j)}，c=m(j−1)c = m^{(j-1)}：

exp⁡(s(t−1)Bc+c−m(j))=exp⁡(s(t−1)Bc+c−m(j−1))⋅exp⁡(m(j−1)−m(j))\exp\left(s_{(t-1)B_c+c} - m^{(j)}\right) = \exp\left(s_{(t-1)B_c+c} - m^{(j-1)}\right) \cdot \exp\left(m^{(j-1)} - m^{(j)}\right)

注意 exp⁡(m(j−1)−m(j))\exp(m^{(j-1)} - m^{(j)}) 与 t,ct, c 无关，可提出求和符号外。因此旧块贡献为：

exp⁡(m(j−1)−m(j))⋅∑t=1j−1∑c=1Bcexp⁡(s(t−1)Bc+c−m(j−1))=exp⁡(m(j−1)−m(j))⋅ℓ(j−1)\exp\left(m^{(j-1)} - m^{(j)}\right) \cdot \sum_{t=1}^{j-1} \sum_{c=1}^{B_c} \exp\left(s_{(t-1)B_c+c} - m^{(j-1)}\right) = \exp\left(m^{(j-1)} - m^{(j)}\right) \cdot \ell^{(j-1)}

处理新块贡献：

新块各项直接以新基准 m(j)m^{(j)} 计算：

∑c=1Bcexp⁡(s(j−1)Bc+c−m(j))\sum_{c=1}^{B_c} \exp\left(s_{(j-1)B_c+c} - m^{(j)}\right)

合并：

ℓ(j)=exp⁡(m(j−1)−m(j))⋅ℓ(j−1)+∑c=1Bcexp⁡(s(j−1)Bc+c−m(j))\ell^{(j)} = \exp\left(m^{(j-1)} - m^{(j)}\right) \cdot \ell^{(j-1)} + \sum_{c=1}^{B_c} \exp\left(s_{(j-1)B_c+c} - m^{(j)}\right)

Step 3：更新未归一化加权和

由定义 3，新的未归一化加权和应为：

o(j)=∑t=1j∑c=1Bcexp⁡(s(t−1)Bc+c−m(j))v(t−1)Bc+co^{(j)} = \sum_{t=1}^{j} \sum_{c=1}^{B_c} \exp\left(s_{(t-1)B_c+c} - m^{(j)}\right) v_{(t-1)B_c+c}

同样拆分为旧块和新块：

o(j)=∑t=1j−1∑c=1Bcexp⁡(s(t−1)Bc+c−m(j))v(t−1)Bc+c⏟旧块贡献+∑c=1Bcexp⁡(s(j−1)Bc+c−m(j))v(j−1)Bc+c⏟新块贡献o^{(j)} = \underbrace{\sum_{t=1}^{j-1} \sum_{c=1}^{B_c} \exp\left(s_{(t-1)B_c+c} - m^{(j)}\right) v_{(t-1)B_c+c}}_{\text{旧块贡献}} + \underbrace{\sum_{c=1}^{B_c} \exp\left(s_{(j-1)B_c+c} - m^{(j)}\right) v_{(j-1)B_c+c}}_{\text{新块贡献}}

处理旧块贡献：

对任意旧项，利用相同的指数性质：

exp⁡(s(t−1)Bc+c−m(j))v(t−1)Bc+c=exp⁡(m(j−1)−m(j))⋅exp⁡(s(t−1)Bc+c−m(j−1))v(t−1)Bc+c\exp\left(s_{(t-1)B_c+c} - m^{(j)}\right) v_{(t-1)B_c+c} = \exp\left(m^{(j-1)} - m^{(j)}\right) \cdot \exp\left(s_{(t-1)B_c+c} - m^{(j-1)}\right) v_{(t-1)B_c+c}

提出公因子 exp⁡(m(j−1)−m(j))\exp(m^{(j-1)} - m^{(j)})：

exp⁡(m(j−1)−m(j))⋅∑t=1j−1∑c=1Bcexp⁡(s(t−1)Bc+c−m(j−1))v(t−1)Bc+c=exp⁡(m(j−1)−m(j))⋅o(j−1)\exp\left(m^{(j-1)} - m^{(j)}\right) \cdot \sum_{t=1}^{j-1} \sum_{c=1}^{B_c} \exp\left(s_{(t-1)B_c+c} - m^{(j-1)}\right) v_{(t-1)B_c+c} = \exp\left(m^{(j-1)} - m^{(j)}\right) \cdot o^{(j-1)}

处理新块贡献：

直接以新基准 m(j)m^{(j)} 计算：

∑c=1Bcexp⁡(s(j−1)Bc+c−m(j))v(j−1)Bc+c\sum_{c=1}^{B_c} \exp\left(s_{(j-1)B_c+c} - m^{(j)}\right) v_{(j-1)B_c+c}

合并：

o(j)=exp⁡(m(j−1)−m(j))⋅o(j−1)+∑c=1Bcexp⁡(s(j−1)Bc+c−m(j))v(j−1)Bc+co^{(j)} = \exp\left(m^{(j-1)} - m^{(j)}\right) \cdot o^{(j-1)} + \sum_{c=1}^{B_c} \exp\left(s_{(j-1)B_c+c} - m^{(j)}\right) v_{(j-1)B_c+c}

2.4 统一更新公式与正确性证明

引入局部平移指数以简化表达：

p~c(j)=exp⁡(s(j−1)Bc+c−m(j))∈R,c=1,…,Bc\tilde{p}_{c}^{(j)} = \exp\left(s_{(j-1)B_c+c} - m^{(j)}\right) \in \mathbb{R}, \quad c = 1, \dots, B_c

p~c(j)\tilde{p}_{c}^{(j)} 的含义：第 jj 个 key 块中第 cc 个 key 行向量的分数，相对于当前全局最大值 m(j)m^{(j)} 的指数值。

则更新公式统一写为：

m(j)=max⁡(m(j−1),max⁡1≤c≤Bcs(j−1)Bc+c)m^{(j)} = \max\left(m^{(j-1)}, \max_{1 \le c \le B_c} s_{(j-1)B_c+c}\right)

ℓ(j)=exp⁡(m(j−1)−m(j))⋅ℓ(j−1)+∑c=1Bcp~c(j)\ell^{(j)} = \exp\left(m^{(j-1)} - m^{(j)}\right) \cdot \ell^{(j-1)} + \sum_{c=1}^{B_c} \tilde{p}_{c}^{(j)}

o(j)=exp⁡(m(j−1)−m(j))⋅o(j−1)+∑c=1Bcp~c(j)v(j−1)Bc+co^{(j)} = \exp\left(m^{(j-1)} - m^{(j)}\right) \cdot o^{(j-1)} + \sum_{c=1}^{B_c} \tilde{p}_{c}^{(j)} v_{(j-1)B_c+c}

正确性证明：

由 2.3 节的推导过程，上述递推严格保持了定义 2 和定义 3 所要求的：

ℓ(j)=∑t=1j∑c=1Bcexp⁡(s(t−1)Bc+c−m(j))\ell^{(j)} = \sum_{t=1}^{j} \sum_{c=1}^{B_c} \exp\left(s_{(t-1)B_c+c} - m^{(j)}\right)

o(j)=∑t=1j∑c=1Bcexp⁡(s(t−1)Bc+c−m(j))v(t−1)Bc+co^{(j)} = \sum_{t=1}^{j} \sum_{c=1}^{B_c} \exp\left(s_{(t-1)B_c+c} - m^{(j)}\right) v_{(t-1)B_c+c}

因此当 j=Tcj = T_c 时：

o(Tc)ℓ(Tc)=∑m=1Nexp⁡(sm−m(Tc))vm∑m=1Nexp⁡(sm−m(Tc))=∑m=1Nexp⁡(sm)vm∑m=1Nexp⁡(sm)=o\frac{o^{(T_c)}}{\ell^{(T_c)}} = \frac{\sum_{m=1}^{N} \exp(s_m - m^{(T_c)}) v_m}{\sum_{m=1}^{N} \exp(s_m - m^{(T_c)})} = \frac{\sum_{m=1}^{N} \exp(s_m) v_m}{\sum_{m=1}^{N} \exp(s_m)} = o

最后一步分子分母同乘 exp⁡(m(Tc))\exp(m^{(T_c)})。证毕。

关于定标因子 exp⁡(m(j−1)−m(j))\exp(m^{(j-1)} - m^{(j)})：

该因子的作用是将旧累积量从旧基准 m(j−1)m^{(j-1)} 转换到新基准 m(j)m^{(j)}。

  • 当 m(j)=m(j−1)m^{(j)} = m^{(j-1)}（新块未产生更大分数）时，该因子为 11，旧累积量 ℓ(j−1)\ell^{(j-1)} 和 o(j−1)o^{(j-1)} 无需调整。
  • 当 m(j)>m(j−1)m^{(j)} > m^{(j-1)}（新块产生更大分数）时，该因子小于 11，旧累积量按比例收缩，以确保所有项均以新的更大基准 m(j)m^{(j)} 为参考点。

三、从标量到矩阵块：N=4,d=3,Br=2,Bc=2N=4, d=3, B_r=2, B_c=2

第二节展示了单个 query 块（若干个 query 行向量）对多个 key 块的标量运算。在 GPU 上，需将多个标量运算组织成矩阵块，由 Tensor Core 批量执行。以下展示这种组织方式。

目标： 计算第 i=1i=1 个 query 块的输出 O1∈R2×3O_1 \in \mathbb{R}^{2 \times 3}，即同时计算 q1\mathbf{q}_1 和 q2\mathbf{q}_2 的 Attention 输出。

这本质上是将第二节的标量运算，对 22 个 query 行和 22 个 key/value 块并行执行。

3.1 初始化

对第 i=1i=1 个 query 块，维护以下变量：

  • O1(0)=02×3∈R2×3O_1^{(0)} = \mathbf{0}^{2 \times 3} \in \mathbb{R}^{2 \times 3}：未归一化累积输出矩阵。第 rr 行 O1(0)[r,:]∈R1×3O_1^{(0)}[r,:] \in \mathbb{R}^{1 \times 3} 对应第 rr 个 query 行向量的未归一化加权和 o(0)o^{(0)} 的向量形式。初始为零矩阵，因为尚未处理任何 key/value。

  • m1(0)=[−∞−∞]∈R2m_1^{(0)} = \begin{bmatrix} -\infty \\ -\infty \end{bmatrix} \in \mathbb{R}^{2}：全局行最大值向量。第 rr 个元素 m1(0)[r]∈Rm_1^{(0)}[r] \in \mathbb{R} 对应第 rr 个 query 行向量的全局最大值 m(0)m^{(0)}。初始为负无穷，表示尚未处理任何 key。

  • ℓ1(0)=[00]∈R2\ell_1^{(0)} = \begin{bmatrix} 0 \\ 0 \end{bmatrix} \in \mathbb{R}^{2}：全局行指数和向量。第 rr 个元素 ℓ1(0)[r]∈R\ell_1^{(0)}[r] \in \mathbb{R} 对应第 rr 个 query 行向量的全局指数和 ℓ(0)\ell^{(0)}。初始为零，因为尚未累加任何指数。

3.2 第 1 轮循环（j=1j=1，处理 K1,V1∈R2×3K_1, V_1 \in \mathbb{R}^{2 \times 3}）

Step 1：计算局部分数矩阵。

S1(1)=Q1K1⊤=[q1k1⊤q1k2⊤q2k1⊤q2k2⊤]∈R2×2S_1^{(1)} = Q_1 K_1^\top = \begin{bmatrix} \mathbf{q}_1 \mathbf{k}_1^\top & \mathbf{q}_1 \mathbf{k}_2^\top \\ \mathbf{q}_2 \mathbf{k}_1^\top & \mathbf{q}_2 \mathbf{k}_2^\top \end{bmatrix} \in \mathbb{R}^{2 \times 2}

S1(1)[r,c]=qrkc⊤∈RS_1^{(1)}[r,c] = \mathbf{q}_{r} \mathbf{k}_c^\top \in \mathbb{R} 是标量内积。S1(1)S_1^{(1)} 的第 rr 行包含第 rr 个 query 行向量与第 j=1j=1 块中所有 Bc=2B_c=2 个 key 行向量的分数。

用途： S1(1)S_1^{(1)} 是当前 query 块与当前 key 块的所有两两内积，是 softmax 的输入。

Step 2：更新全局行最大值。

m1(1)=max⁡(m1(0), rowmax(S1(1)))∈R2m_1^{(1)} = \max\left(m_1^{(0)},\ \text{rowmax}\left(S_1^{(1)}\right)\right) \in \mathbb{R}^{2}

其中 rowmax(S1(1))∈R2\text{rowmax}(S_1^{(1)}) \in \mathbb{R}^{2} 对 S1(1)S_1^{(1)} 每行取最大，输出长度为 22 的列向量。由于 m1(0)=−∞m_1^{(0)} = -\infty，故：

m1(1)=rowmax(S1(1))=[max⁡(S1(1)[1,1],S1(1)[1,2])max⁡(S1(1)[2,1],S1(1)[2,2])]m_1^{(1)} = \text{rowmax}\left(S_1^{(1)}\right) = \begin{bmatrix} \max(S_1^{(1)}[1,1], S_1^{(1)}[1,2]) \\ \max(S_1^{(1)}[2,1], S_1^{(1)}[2,2]) \end{bmatrix}

m1(1)[r]∈Rm_1^{(1)}[r] \in \mathbb{R} 的含义：第 rr 个 query 行向量在处理完第 11 个 key 块后，与所有已处理 key 的分数中的最大值。

用途： m1(1)m_1^{(1)} 用于数值稳定性，后续指数运算将以此最大值为基准进行平移。

Step 3：计算局部平移指数矩阵。

P~1(1)=exp⁡(S1(1)−m1(1))∈R2×2\tilde{P}_1^{(1)} = \exp\left(S_1^{(1)} - m_1^{(1)}\right) \in \mathbb{R}^{2 \times 2}

定义： P~1(1)\tilde{P}_1^{(1)} 称为局部平移指数矩阵。其元素 P~1(1)[r,c]=exp⁡(S1(1)[r,c]−m1(1)[r])\tilde{P}_1^{(1)}[r,c] = \exp(S_1^{(1)}[r,c] - m_1^{(1)}[r]) 表示：第 rr 个 query 行向量与第 cc 个 key 行向量的分数，相对于当前全局最大值 m1(1)[r]m_1^{(1)}[r] 的指数值。

运算说明： 此处减法为逐行广播。S1(1)∈R2×2S_1^{(1)} \in \mathbb{R}^{2 \times 2} 的第 rr 行减去 m1(1)∈R2m_1^{(1)} \in \mathbb{R}^{2} 的第 rr 个元素，得到平移后的分数，再逐元素取指数。

用途： P~1(1)\tilde{P}_1^{(1)} 是当前 key 块对当前 query 块的未归一化注意力权重。由于减去了行最大值，最大元素值为 exp⁡(0)=1\exp(0) = 1，避免了指数溢出。这些权重将用于加权累加 value。

Step 4：更新全局行指数和。

ℓ1(1)=exp⁡(m1(0)−m1(1))⊙ℓ1(0)+rowsum(P~1(1))∈R2\ell_1^{(1)} = \exp\left(m_1^{(0)} - m_1^{(1)}\right) \odot \ell_1^{(0)} + \text{rowsum}\left(\tilde{P}_1^{(1)}\right) \in \mathbb{R}^{2}

分解说明：

  • rowsum(P~1(1))∈R2\text{rowsum}(\tilde{P}_1^{(1)}) \in \mathbb{R}^{2} 对 P~1(1)\tilde{P}_1^{(1)} 每行求和，输出长度为 22 的列向量。第 rr 个元素是第 rr 个 query 行向量对当前 key 块中所有 key 行向量的平移指数之和。
  • exp⁡(m1(0)−m1(1))∈R2\exp(m_1^{(0)} - m_1^{(1)}) \in \mathbb{R}^{2} 是逐元素的定标因子。由于 m1(0)=−∞m_1^{(0)} = -\infty，该项为 0\mathbf{0}。
  • ⊙\odot 为逐元素乘法。

因此：

ℓ1(1)=rowsum(P~1(1))=[∑c=12exp⁡(S1(1)[1,c]−m1(1)[1])∑c=12exp⁡(S1(1)[2,c]−m1(1)[2])]\ell_1^{(1)} = \text{rowsum}\left(\tilde{P}_1^{(1)}\right) = \begin{bmatrix} \sum_{c=1}^{2} \exp(S_1^{(1)}[1,c] - m_1^{(1)}[1]) \\ \sum_{c=1}^{2} \exp(S_1^{(1)}[2,c] - m_1^{(1)}[2]) \end{bmatrix}

ℓ1(1)[r]∈R\ell_1^{(1)}[r] \in \mathbb{R} 的含义：第 rr 个 query 行向量在处理完第 11 个 key 块后，以当前全局最大值 m1(1)[r]m_1^{(1)}[r] 为基准，与所有已处理 key 块的分数的指数和。

用途： ℓ1(1)\ell_1^{(1)} 是分母的局部近似。循环结束后，ℓ1(Tc)\ell_1^{(T_c)} 将等于标准 softmax 的分母。

Step 5：更新未归一化输出。

O1(1)=diag(exp⁡(m1(0)−m1(1)))−1O1(0)+P~1(1)V1∈R2×3O_1^{(1)} = \text{diag}\left(\exp\left(m_1^{(0)} - m_1^{(1)}\right)\right)^{-1} O_1^{(0)} + \tilde{P}_1^{(1)} V_1 \in \mathbb{R}^{2 \times 3}

根据指数函数的倒数性质，存在

exp⁡(a)−1=1exp⁡(a)=exp⁡(−a)\exp(a)^{-1} = \frac{1}{\exp(a)} = \exp(-a)

而对角矩阵的逆，就是对每个对角元取倒数，故

O(j)=diag(exp⁡(m(j−1)−m(j)))−1⏟等价于 diag(exp⁡(m(j)−m(j−1)))O(j−1)+P~(j)VjO^{(j)} = \underbrace{\text{diag}\left(\exp\left(m^{(j-1)} - m^{(j)}\right)\right)^{-1}}_{\text{等价于 } \text{diag}(\exp(m^{(j)}-m^{(j-1)}))} O^{(j-1)} + \tilde{P}^{(j)}V_j

分解说明：

  • diag(exp⁡(m1(0)−m1(1)))−1∈R2×2\text{diag}(\exp(m_1^{(0)} - m_1^{(1)}))^{-1} \in \mathbb{R}^{2 \times 2} 是以定标因子为对角元的对角矩阵的逆。由于 m1(0)=−∞m_1^{(0)} = -\infty，该对角矩阵为零矩阵，其逆无意义，但乘以 O1(0)=0O_1^{(0)} = \mathbf{0} 后该项整体为零矩阵。
  • P~1(1)∈R2×2\tilde{P}_1^{(1)} \in \mathbb{R}^{2 \times 2}，V1∈R2×3V_1 \in \mathbb{R}^{2 \times 3}，矩阵乘法结果 ∈R2×3\in \mathbb{R}^{2 \times 3}。

因此：

O1(1)=P~1(1)V1=[∑c=12P~1(1)[1,c]⋅vc∑c=12P~1(1)[2,c]⋅vc]∈R2×3O_1^{(1)} = \tilde{P}_1^{(1)} V_1 = \begin{bmatrix} \sum_{c=1}^{2} \tilde{P}_1^{(1)}[1,c] \cdot \mathbf{v}_c \\ \sum_{c=1}^{2} \tilde{P}_1^{(1)}[2,c] \cdot \mathbf{v}_c \end{bmatrix} \in \mathbb{R}^{2 \times 3}

O1(1)[r,:]∈R1×3O_1^{(1)}[r,:] \in \mathbb{R}^{1 \times 3} 的含义：第 rr 个 query 行向量在处理完第 11 个 key 块后，以当前全局最大值 m1(1)[r]m_1^{(1)}[r] 为基准，对所有已处理 key 的 value 的加权累加和。权重为平移后的指数 P~1(1)[r,c]\tilde{P}_1^{(1)}[r,c]。

用途： O1(1)O_1^{(1)} 是分子的局部近似。循环结束后，O1(Tc)/ℓ1(Tc)O_1^{(T_c)} / \ell_1^{(T_c)} 将等于标准 softmax attention 的输出。

3.3 第 2 轮循环（j=2j=2，处理 K2,V2∈R2×3K_2, V_2 \in \mathbb{R}^{2 \times 3}）

Step 1：计算局部分数矩阵。

S1(2)=Q1K2⊤=[q1k3⊤q1k4⊤q2k3⊤q2k4⊤]∈R2×2S_1^{(2)} = Q_1 K_2^\top = \begin{bmatrix} \mathbf{q}_1 \mathbf{k}_3^\top & \mathbf{q}_1 \mathbf{k}_4^\top \\ \mathbf{q}_2 \mathbf{k}_3^\top & \mathbf{q}_2 \mathbf{k}_4^\top \end{bmatrix} \in \mathbb{R}^{2 \times 2}

S1(2)[r,c]S_1^{(2)}[r,c] 是第 rr 个 query 行向量与第 j=2j=2 块中第 cc 个 key 行向量的标量内积。

Step 2：更新全局行最大值。

m1(2)=max⁡(m1(1), rowmax(S1(2)))∈R2m_1^{(2)} = \max\left(m_1^{(1)},\ \text{rowmax}\left(S_1^{(2)}\right)\right) \in \mathbb{R}^{2}

m1(2)[r]∈Rm_1^{(2)}[r] \in \mathbb{R} 的含义：第 rr 个 query 行向量在处理完前 22 个 key 块后，与所有已处理 key 的分数中的最大值。

此处必须分两种情况，因为 m1(2)m_1^{(2)} 的值决定了旧统计量是否需要重新定标。

情况 A：第 rr 行最大值未更新，m1(2)[r]=m1(1)[r]m_1^{(2)}[r] = m_1^{(1)}[r]。

Step 3：局部平移指数。

P~1(2)[r,c]=exp⁡(S1(2)[r,c]−m1(2)[r])=exp⁡(S1(2)[r,c]−m1(1)[r])\tilde{P}_1^{(2)}[r,c] = \exp\left(S_1^{(2)}[r,c] - m_1^{(2)}[r]\right) = \exp\left(S_1^{(2)}[r,c] - m_1^{(1)}[r]\right)

P~1(2)[r,c]\tilde{P}_1^{(2)}[r,c] 的含义：第 rr 个 query 行向量与第 cc 个新 key 行向量的分数，相对于当前全局最大值 m1(2)[r]m_1^{(2)}[r] 的指数值。

Step 4：更新全局行指数和。

ℓ1(2)[r]=exp⁡(m1(1)[r]−m1(2)[r])⋅ℓ1(1)[r]+∑c=12P~1(2)[r,c]=1⋅ℓ1(1)[r]+∑c=12P~1(2)[r,c]\ell_1^{(2)}[r] = \exp\left(m_1^{(1)}[r] - m_1^{(2)}[r]\right) \cdot \ell_1^{(1)}[r] + \sum_{c=1}^{2} \tilde{P}_1^{(2)}[r,c] = 1 \cdot \ell_1^{(1)}[r] + \sum_{c=1}^{2} \tilde{P}_1^{(2)}[r,c]

来源： 第二节统一更新公式的向量化。由于基准未变（m1(2)[r]=m1(1)[r]m_1^{(2)}[r] = m_1^{(1)}[r]），定标因子 exp⁡(m1(1)[r]−m1(2)[r])=1\exp(m_1^{(1)}[r] - m_1^{(2)}[r]) = 1，旧指数和 ℓ1(1)[r]\ell_1^{(1)}[r] 无需调整。新全局指数和为旧和加上新块的平移指数之和。

Step 5：更新未归一化输出。

O1(2)[r,:]=exp⁡(m1(1)[r]−m1(2)[r])⋅O1(1)[r,:]+∑c=12P~1(2)[r,c]⋅v2+c=O1(1)[r,:]+∑c=12P~1(2)[r,c]⋅v2+cO_1^{(2)}[r,:] = \exp\left(m_1^{(1)}[r] - m_1^{(2)}[r]\right) \cdot O_1^{(1)}[r,:] + \sum_{c=1}^{2} \tilde{P}_1^{(2)}[r,c] \cdot \mathbf{v}_{2+c} = O_1^{(1)}[r,:] + \sum_{c=1}^{2} \tilde{P}_1^{(2)}[r,c] \cdot \mathbf{v}_{2+c}

来源： 第二节统一更新公式的向量化。由于基准未变，旧加权和 O1(1)[r,:]O_1^{(1)}[r,:] 无需调整。新未归一化加权和为旧和加上新块的加权 value 之和。

情况 B：第 rr 行最大值更新，m1(2)[r]>m1(1)[r]m_1^{(2)}[r] > m_1^{(1)}[r]。

Step 3：局部平移指数。

P~1(2)[r,c]=exp⁡(S1(2)[r,c]−m1(2)[r])\tilde{P}_1^{(2)}[r,c] = \exp\left(S_1^{(2)}[r,c] - m_1^{(2)}[r]\right)

Step 4：更新全局行指数和。

ℓ1(2)[r]=exp⁡(m1(1)[r]−m1(2)[r])⋅ℓ1(1)[r]+∑c=12P~1(2)[r,c]\ell_1^{(2)}[r] = \exp\left(m_1^{(1)}[r] - m_1^{(2)}[r]\right) \cdot \ell_1^{(1)}[r] + \sum_{c=1}^{2} \tilde{P}_1^{(2)}[r,c]

来源： 第二节统一更新公式的向量化。由于基准提升，旧指数和 ℓ1(1)[r]\ell_1^{(1)}[r] 必须乘以定标因子 exp⁡(m1(1)[r]−m1(2)[r])<1\exp(m_1^{(1)}[r] - m_1^{(2)}[r]) < 1 进行收缩，以转换为新基准下的表示，再加上新块的贡献。

Step 5：更新未归一化输出。

O1(2)[r,:]=exp⁡(m1(1)[r]−m1(2)[r])⋅O1(1)[r,:]+∑c=12P~1(2)[r,c]⋅v2+cO_1^{(2)}[r,:] = \exp\left(m_1^{(1)}[r] - m_1^{(2)}[r]\right) \cdot O_1^{(1)}[r,:] + \sum_{c=1}^{2} \tilde{P}_1^{(2)}[r,c] \cdot \mathbf{v}_{2+c}

来源： 第二节统一更新公式的向量化。旧加权和 O1(1)[r,:]O_1^{(1)}[r,:] 是以旧基准 m1(1)[r]m_1^{(1)}[r] 计算的，必须乘以相同定标因子 exp⁡(m1(1)[r]−m1(2)[r])\exp(m_1^{(1)}[r] - m_1^{(2)}[r]) 收缩后，才表示新基准下的加权和，再加上新块的贡献。

3.4 最终归一化与 logsumexp

循环结束（j=Tc=2j=T_c=2），执行统一归一化：

O1=diag(ℓ1(2))−1O1(2)∈R2×3O_1 = \text{diag}\left(\ell_1^{(2)}\right)^{-1} O_1^{(2)} \in \mathbb{R}^{2 \times 3}

对第 rr 行：

O1[r,:]=1ℓ1(2)[r]O1(2)[r,:]=∑j=12∑c=12exp⁡(S1,rc(j)−m1,r(2))v(j−1)2+c∑j=12∑c=12exp⁡(S1,rc(j)−m1,r(2))O_1[r,:] = \frac{1}{\ell_1^{(2)}[r]} O_1^{(2)}[r,:] = \frac{\sum_{j=1}^{2} \sum_{c=1}^{2} \exp\left(S_{1,rc}^{(j)} - m_{1,r}^{(2)}\right) \mathbf{v}_{(j-1)2+c}}{\sum_{j=1}^{2} \sum_{c=1}^{2} \exp\left(S_{1,rc}^{(j)} - m_{1,r}^{(2)}\right)}

分子为以最终全局最大值 m1,r(2)m_{1,r}^{(2)} 为基准的加权和，分母为对应指数和，与标准 softmax attention 完全一致。

保存 logsumexp：

L1=m1(2)+log⁡(ℓ1(2))∈R2L_1 = m_1^{(2)} + \log\left(\ell_1^{(2)}\right) \in \mathbb{R}^{2}

定义： L1L_1 为对数指数和向量。第 rr 个元素 L1[r]=m1,r(2)+log⁡(ℓ1,r(2))L_1[r] = m_{1,r}^{(2)} + \log(\ell_{1,r}^{(2)}) 是第 rr 个 query 的 logsumexp。

用途： 反向传播时，利用 L1L_1 可恢复全局 softmax 概率，无需分别保存 m1(2)m_1^{(2)} 和 ℓ1(2)\ell_1^{(2)}。由 exp⁡(S1(j)−L1)=exp⁡(S1(j)−m1(2))/ℓ1(2)\exp(S_1^{(j)} - L_1) = \exp(S_1^{(j)} - m_1^{(2)}) / \ell_1^{(2)}，恰为全局 softmax 概率。

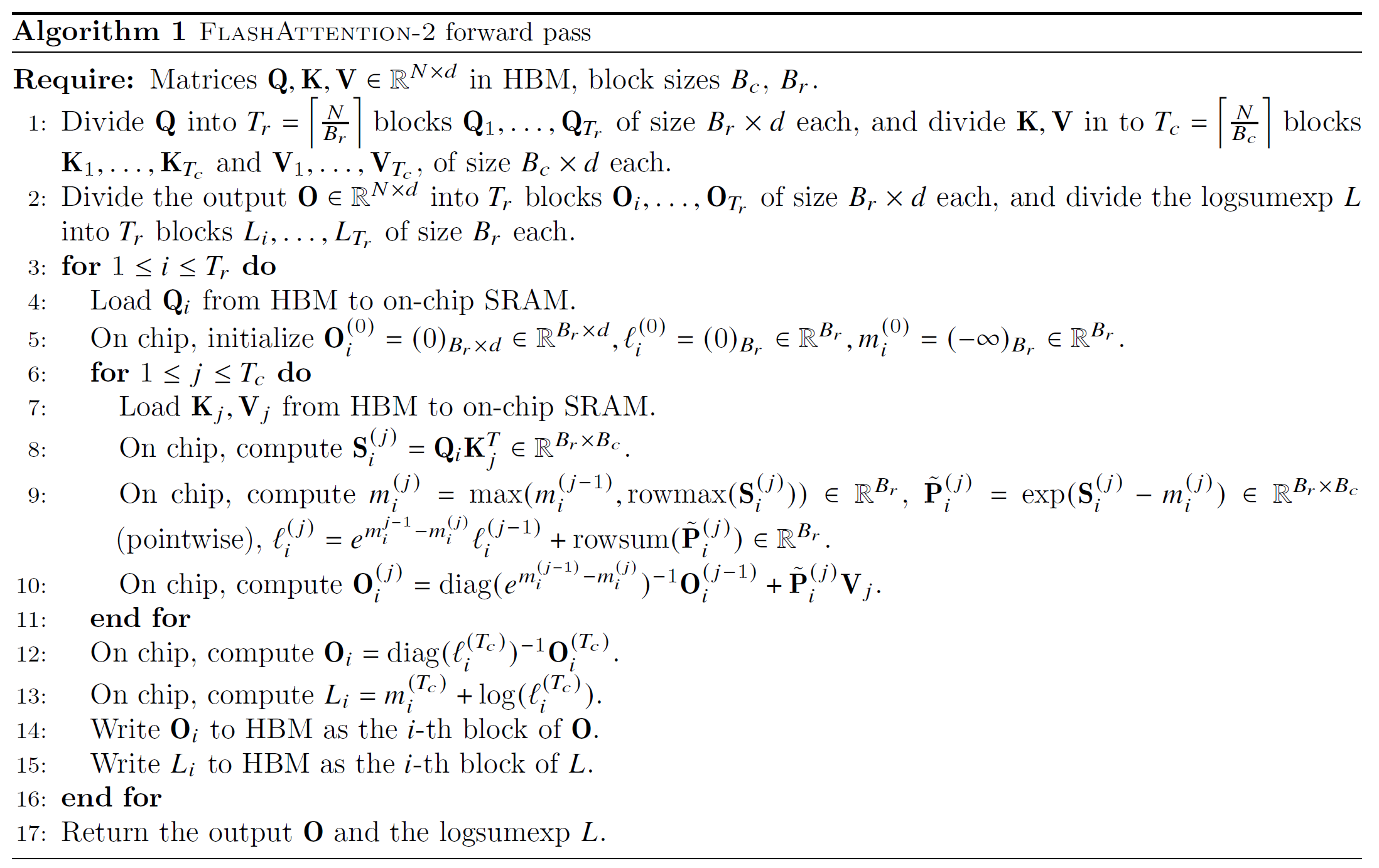

四、FlashAttention-2 前向传播的一般形式（Algorithm 1）

对第 ii 个 query 块，定义：

  • Si(j)=QiKj⊤∈RBr×BcS_i^{(j)} = Q_i K_j^\top \in \mathbb{R}^{B_r \times B_c}：第 ii 个 query 块与第 jj 个 key 块的局部分数矩阵。元素 Si(j)[r,c]S_i^{(j)}[r,c] 是第 rr 个 query 与第 cc 个 key 的标量内积。
  • mi(j)∈RBrm_i^{(j)} \in \mathbb{R}^{B_r}：全局行最大值向量。第 rr 个元素是第 rr 个 query 行向量在处理完前 jj 个 key 块后的全局最大值。初始 mi(0)=(−∞)Brm_i^{(0)} = (-\infty)^{B_r}。
  • ℓi(j)∈RBr\ell_i^{(j)} \in \mathbb{R}^{B_r}：全局行指数和向量。第 rr 个元素是第 rr 个 query 行向量在处理完前 jj 个 key 块后，以 mi(j)[r]m_i^{(j)}[r] 为基准的指数和。初始 ℓi(0)=0Br\ell_i^{(0)} = \mathbf{0}^{B_r}。
  • Oi(j)∈RBr×dO_i^{(j)} \in \mathbb{R}^{B_r \times d}：未归一化累积输出矩阵。第 rr 行是第 rr 个 query 行向量在处理完前 jj 个 key 块后，以 mi(j)[r]m_i^{(j)}[r] 为基准的 value 加权累加和。初始 Oi(0)=0Br×dO_i^{(0)} = \mathbf{0}^{B_r \times d}。

对 j=1,…,Tcj = 1, \dots, T_c，依次执行：

  1. Si(j)=QiKj⊤∈RBr×BcS_i^{(j)} = Q_i K_j^\top \in \mathbb{R}^{B_r \times B_c}

  2. mi(j)=max⁡(mi(j−1), rowmax(Si(j)))∈RBrm_i^{(j)} = \max\left(m_i^{(j-1)},\ \text{rowmax}\left(S_i^{(j)}\right)\right) \in \mathbb{R}^{B_r}

  3. P~i(j)=exp⁡(Si(j)−mi(j))∈RBr×Bc\tilde{P}_i^{(j)} = \exp\left(S_i^{(j)} - m_i^{(j)}\right) \in \mathbb{R}^{B_r \times B_c}（逐行广播减法）

    定义： P~i(j)\tilde{P}_i^{(j)} 为局部平移指数矩阵。元素 P~i(j)[r,c]=exp⁡(Si(j)[r,c]−mi(j)[r])\tilde{P}_i^{(j)}[r,c] = \exp(S_i^{(j)}[r,c] - m_i^{(j)}[r]) 表示第 rr 个 query 行向量与第 cc 个 key 的分数相对于当前全局最大值 mi(j)[r]m_i^{(j)}[r] 的指数值。

    用途： P~i(j)\tilde{P}_i^{(j)} 是当前 key 块对当前 query 块的未归一化注意力权重。减去行最大值确保数值稳定性，最大元素值为 11。

  4. ℓi(j)=exp⁡(mi(j−1)−mi(j))⊙ℓi(j−1)+rowsum(P~i(j))∈RBr\ell_i^{(j)} = \exp\left(m_i^{(j-1)} - m_i^{(j)}\right) \odot \ell_i^{(j-1)} + \text{rowsum}\left(\tilde{P}_i^{(j)}\right) \in \mathbb{R}^{B_r}

    来源： 第二节统一更新公式的向量化。exp⁡(mi(j−1)−mi(j))∈RBr\exp(m_i^{(j-1)} - m_i^{(j)}) \in \mathbb{R}^{B_r} 是逐元素的定标因子。当某行基准提升时，对应元素小于 11，对该行的旧指数和进行收缩；当基准不变时，对应元素为 11，旧指数和保持不变。

  5. Oi(j)=diag(exp⁡(mi(j−1)−mi(j)))−1Oi(j−1)+P~i(j)Vj∈RBr×dO_i^{(j)} = \text{diag}\left(\exp\left(m_i^{(j-1)} - m_i^{(j)}\right)\right)^{-1} O_i^{(j-1)} + \tilde{P}_i^{(j)} V_j \in \mathbb{R}^{B_r \times d}

    来源： 第二节统一更新公式的向量化。左侧项将旧加权和按相同定标因子收缩，右侧项加入新块的加权 value 贡献。

  6. 循环结束后，统一归一化：

    Oi=diag(ℓi(Tc))−1Oi(Tc)∈RBr×dO_i = \text{diag}\left(\ell_i^{(T_c)}\right)^{-1} O_i^{(T_c)} \in \mathbb{R}^{B_r \times d}

    用途： Oi(Tc)O_i^{(T_c)} 是未归一化的加权和，ℓi(Tc)\ell_i^{(T_c)} 是全局指数和。逐行相除得到标准 softmax attention 输出。

  7. 保存 logsumexp：

    Li=mi(Tc)+log⁡(ℓi(Tc))∈RBrL_i = m_i^{(T_c)} + \log\left(\ell_i^{(T_c)}\right) \in \mathbb{R}^{B_r}

    用途： LiL_i 用于反向传播时恢复全局 softmax 概率，替代了分别保存 mi(Tc)m_i^{(T_c)} 和 ℓi(Tc)\ell_i^{(T_c)}。

五、反向传播的梯度推导

5.1 Softmax 梯度的完整推导

设 p∈RNp \in \mathbb{R}^N 为 softmax 输出，s∈RNs \in \mathbb{R}^N 为输入：

pm=exp⁡(sm)∑k=1Nexp⁡(sk),m=1,…,Np_m = \frac{\exp(s_m)}{\sum_{k=1}^{N} \exp(s_k)}, \quad m = 1, \dots, N

对 pmp_m 关于 sns_n 求偏导：

当 m=nm = n 时：

∂pn∂sn=exp⁡(sn)⋅∑kexp⁡(sk)−exp⁡(sn)⋅exp⁡(sn)(∑kexp⁡(sk))2=pn(1−pn)\frac{\partial p_n}{\partial s_n} = \frac{\exp(s_n) \cdot \sum_k \exp(s_k) - \exp(s_n) \cdot \exp(s_n)}{\left(\sum_k \exp(s_k)\right)^2} = p_n (1 - p_n)

当 m≠nm \neq n 时：

∂pm∂sn=0−exp⁡(sm)⋅exp⁡(sn)(∑kexp⁡(sk))2=−pmpn\frac{\partial p_m}{\partial s_n} = \frac{0 - \exp(s_m) \cdot \exp(s_n)}{\left(\sum_k \exp(s_k)\right)^2} = -p_m p_n

合并得：

∂pm∂sn=pm(δmn−pn)\frac{\partial p_m}{\partial s_n} = p_m (\delta_{mn} - p_n)

由链式法则：

(ds)n=∂L∂sn=∑m=1N∂L∂pm⏟(dp)m⋅∂pm∂sn⏟Jacobian(ds)_n = \frac{\partial L}{\partial s_n} = \sum_{m=1}^{N} \underbrace{\frac{\partial L}{\partial p_m}}_{(dp)_m} \cdot \underbrace{\frac{\partial p_m}{\partial s_n}}_{\text{Jacobian}}

代入得：

(ds)n=∑m=1Npm(δmn−pn)(dp)m=pn(dp)n−pn∑m=1Npm(dp)m(ds)_n = \sum_{m=1}^{N} p_m (\delta_{mn} - p_n) (dp)_m = p_n (dp)_n - p_n \sum_{m=1}^{N} p_m (dp)_m

定义标量 Dn=∑m=1Npm(dp)m=p⊤dp∈RD_n = \sum_{m=1}^{N} p_m (dp)_m = p^\top dp \in \mathbb{R}，则：

ds=p⊙(dp−Dn⋅1N)∈RNds = p \odot (dp - D_n \cdot \mathbf{1}_N) \in \mathbb{R}^N

定义： DnD_n 为softmax 梯度修正项。它是输出梯度 dpdp 与概率 pp 的内积，表示当前 query 行向量对所有 key 的加权梯度贡献。

用途： DnD_n 用于修正 softmax 的梯度。由于 softmax 的归一化特性，增大某个分数会通过分母影响其他分数，DnD_n 正是这一耦合效应的量化。

5.2 DiD_i 的代数简化（Algorithm 2 第 4 行）

对第 nn 个 query 行，需计算 Dn=∑m=1NPn,m(dP)n,m∈RD_n = \sum_{m=1}^{N} P_{n,m} (dP)_{n,m} \in \mathbb{R}。

Step 1：求 (dP)n,m(dP)_{n,m}。

由 On,t=∑m=1NPn,mVm,tO_{n,t} = \sum_{m=1}^{N} P_{n,m} V_{m,t}，对 Pn,mP_{n,m} 求偏导得 ∂On,t∂Pn,m=Vm,t\frac{\partial O_{n,t}}{\partial P_{n,m}} = V_{m,t}。由链式法则：

(dP)n,m=∑t=1d∂L∂On,t∂On,t∂Pn,m=∑t=1d(dO)n,tVm,t(dP)_{n,m} = \sum_{t=1}^{d} \frac{\partial \mathcal{L}}{\partial O_{n,t}} \frac{\partial O_{n,t}}{\partial P_{n,m}} = \sum_{t=1}^{d} (dO)_{n,t} V_{m,t}

定义： (dP)n,m(dP)_{n,m} 为概率梯度。它是损失函数通过输出 OnO_n 的所有维度回传到概率 Pn,mP_{n,m} 的梯度之和。

Step 2：代入 DnD_n。

Dn=∑m=1NPn,m(∑t=1d(dO)n,tVm,t)D_n = \sum_{m=1}^{N} P_{n,m} \left(\sum_{t=1}^{d} (dO)_{n,t} V_{m,t}\right)

交换求和顺序：

Dn=∑t=1d(dO)n,t(∑m=1NPn,mVm,t)D_n = \sum_{t=1}^{d} (dO)_{n,t} \left(\sum_{m=1}^{N} P_{n,m} V_{m,t}\right)

Step 3：识别 On,tO_{n,t}。

括号内正是 On,t=∑m=1NPn,mVm,tO_{n,t} = \sum_{m=1}^{N} P_{n,m} V_{m,t}，因此：

Dn=∑t=1d(dO)n,tOn,tD_n = \sum_{t=1}^{d} (dO)_{n,t} O_{n,t}

分块表达：

对第 ii 个 query 块，dOi,Oi∈RBr×ddO_i, O_i \in \mathbb{R}^{B_r \times d}，则：

Di=rowsum(dOi⊙Oi)∈RBrD_i = \text{rowsum}\left(dO_i \odot O_i\right) \in \mathbb{R}^{B_r}

定义： DiD_i 为分块 softmax 梯度修正向量。第 rr 个元素 Di[r]D_i[r] 对应第 ii 块中第 rr 个 query 行向量的修正项。

用途： 计算 DiD_i 无需访问 PP 的任何元素，仅需 dOidO_i 与 OiO_i 的逐元素乘积，复杂度 O(Brd)O(B_r d)，完全在 SRAM 内完成。

5.3 具体实例：N=4,d=3,Br=2,Bc=2N=4, d=3, B_r=2, B_c=2 的反向传播

预计算（Algorithm 2 第 4 行）：

D=rowsum(dO⊙O)∈R4D = \text{rowsum}(dO \odot O) \in \mathbb{R}^{4}

定义： D∈R4D \in \mathbb{R}^{4} 为全局修正向量，第 nn 个元素 D[n]=∑t=1ddOn,tOn,tD[n] = \sum_{t=1}^{d} dO_{n,t} O_{n,t}。

分块为 D1∈R2D_1 \in \mathbb{R}^{2}（对应 O1,dO1O_1, dO_1）和 D2∈R2D_2 \in \mathbb{R}^{2}（对应 O2,dO2O_2, dO_2）。

外层循环 j=1j=1（加载 K1,V1∈R2×3K_1, V_1 \in \mathbb{R}^{2 \times 3} 到 SRAM）：

初始化局部累加器：

  • dK1=02×3∈R2×3dK_1 = \mathbf{0}^{2 \times 3} \in \mathbb{R}^{2 \times 3}：第 11 个 key 块的梯度累加器。
  • dV1=02×3∈R2×3dV_1 = \mathbf{0}^{2 \times 3} \in \mathbb{R}^{2 \times 3}：第 11 个 value 块的梯度累加器。

内层循环 i=1i=1（加载 Q1,O1,dO1∈R2×3Q_1, O_1, dO_1 \in \mathbb{R}^{2 \times 3}，L1∈R2L_1 \in \mathbb{R}^{2}，D1∈R2D_1 \in \mathbb{R}^{2}）：

  1. 重算概率（Algorithm 2 第 11 行）：

    S1(1)=Q1K1⊤∈R2×2S_1^{(1)} = Q_1 K_1^\top \in \mathbb{R}^{2 \times 2}

    P1(1)=exp⁡(S1(1)−L1)∈R2×2P_1^{(1)} = \exp\left(S_1^{(1)} - L_1\right) \in \mathbb{R}^{2 \times 2}

    定义： P1(1)P_1^{(1)} 为重算概率矩阵。元素 P1(1)[r,c]=exp⁡(S1(1)[r,c]−L1[r])P_1^{(1)}[r,c] = \exp(S_1^{(1)}[r,c] - L_1[r])。

    来源： 由 L1=m1(Tc)+log⁡(ℓ1(Tc))L_1 = m_1^{(T_c)} + \log(\ell_1^{(T_c)})，有 exp⁡(S1(1)[r,c]−L1[r])=exp⁡(S1(1)[r,c]−m1(Tc)[r])/ℓ1(Tc)[r]\exp(S_1^{(1)}[r,c] - L_1[r]) = \exp(S_1^{(1)}[r,c] - m_1^{(T_c)}[r]) / \ell_1^{(T_c)}[r]，恰为全局 softmax 概率。

    用途： P1(1)P_1^{(1)} 用于后续梯度计算，替代了存储完整的 N×NN \times N 概率矩阵。

  2. 累加 dV1dV_1（Algorithm 2 第 12 行）：

    dV1←dV1+(P1(1))⊤dO1∈R2×3dV_1 \leftarrow dV_1 + \left(P_1^{(1)}\right)^\top dO_1 \in \mathbb{R}^{2 \times 3}

    来源： 由 dvm=∑nPn,mdond\mathbf{v}_m = \sum_{n} P_{n,m} d\mathbf{o}_n，对块内所有行同时计算。(P1(1))⊤∈R2×2\left(P_1^{(1)}\right)^\top \in \mathbb{R}^{2 \times 2} 的转置使得行索引从 query 变为 key，与 dO1∈R2×3dO_1 \in \mathbb{R}^{2 \times 3} 相乘后，得到每个 key 行向量对所有 query 行向量的加权梯度贡献。

    用途： dV1dV_1 累加第 j=1j=1 个 value 块受到的所有 query 块的梯度影响。

  3. 计算 dP1(1)dP_1^{(1)}（Algorithm 2 第 13 行）：

    dP1(1)=dO1V1⊤∈R2×2dP_1^{(1)} = dO_1 V_1^\top \in \mathbb{R}^{2 \times 2}

    定义： dP1(1)dP_1^{(1)} 为分块概率梯度矩阵。元素 dP1(1)[r,c]=∑t=1d(dO1)r,t(V1)c,tdP_1^{(1)}[r,c] = \sum_{t=1}^{d} (dO_1)_{r,t} (V_1)_{c,t} 是第 rr 个 query 行向量对第 cc 个 key 行向量的概率梯度。

    来源： 由 (dP)n,m=∑t(dO)n,tVm,t(dP)_{n,m} = \sum_{t} (dO)_{n,t} V_{m,t}，对块内所有行同时计算即得矩阵乘法 dO1V1⊤dO_1 V_1^\top。

  4. 计算 dS1(1)dS_1^{(1)}（Algorithm 2 第 14 行）：

    dS1(1)=P1(1)⊙(dP1(1)−D112⊤)∈R2×2dS_1^{(1)} = P_1^{(1)} \odot \left(dP_1^{(1)} - D_1 \mathbf{1}_{2}^\top\right) \in \mathbb{R}^{2 \times 2}

    定义： dS1(1)dS_1^{(1)} 为分块分数梯度矩阵。元素 dS1(1)[r,c]dS_1^{(1)}[r,c] 是损失函数对分数 S1(1)[r,c]S_1^{(1)}[r,c] 的梯度。

    来源： 5.1 节 softmax 梯度公式 ds=p⊙(dp−D⋅1)ds = p \odot (dp - D \cdot \mathbf{1}) 的直接分块实现。D112⊤∈R2×2D_1 \mathbf{1}_{2}^\top \in \mathbb{R}^{2 \times 2} 的每一行均为 D1D_1 的对应元素，实现对 dP1(1)dP_1^{(1)} 的逐行广播减法。

    用途： dS1(1)dS_1^{(1)} 将用于通过链式法则回传到 QQ 和 KK 的梯度。

  5. 更新 dQ1dQ_1（Algorithm 2 第 15 行）：

    dQ1←dQ1+dS1(1)K1∈R2×3dQ_1 \leftarrow dQ_1 + dS_1^{(1)} K_1 \in \mathbb{R}^{2 \times 3}

    来源： 由 Sn,m=qnkm⊤S_{n,m} = \mathbf{q}_n \mathbf{k}_m^\top，链式法则给出 dqn=∑m(dS)n,mkmd\mathbf{q}_n = \sum_{m} (dS)_{n,m} \mathbf{k}_m。对块内所有行同时计算即得矩阵乘法 dS1(1)K1dS_1^{(1)} K_1。

    用途： dQ1dQ_1 累加第 i=1i=1 个 query 块受到的所有 key/value 块的梯度影响。由于多个外层循环可能同时更新 dQ1dQ_1，v2 中使用 atomic adds。

  6. 累加 dK1dK_1（Algorithm 2 第 16 行）：

    dK1←dK1+(dS1(1))⊤Q1∈R2×3dK_1 \leftarrow dK_1 + \left(dS_1^{(1)}\right)^\top Q_1 \in \mathbb{R}^{2 \times 3}

    来源： 由 dkm=∑n(dS)n,mqnd\mathbf{k}_m = \sum_{n} (dS)_{n,m} \mathbf{q}_n，对块内所有行同时计算。转置 (dS1(1))⊤∈R2×2\left(dS_1^{(1)}\right)^\top \in \mathbb{R}^{2 \times 2} 使得行索引从 query 变为 key，与 Q1∈R2×3Q_1 \in \mathbb{R}^{2 \times 3} 相乘后，得到每个 key 行向量对所有 query 行向量的梯度贡献。

    用途： dK1dK_1 累加第 j=1j=1 个 key 块受到的所有 query 块的梯度影响。

内层循环 i=2i=2（加载 Q2,O2,dO2∈R2×3Q_2, O_2, dO_2 \in \mathbb{R}^{2 \times 3}，L2∈R2L_2 \in \mathbb{R}^{2}，D2∈R2D_2 \in \mathbb{R}^{2}）：

  1. S2(1)=Q2K1⊤∈R2×2S_2^{(1)} = Q_2 K_1^\top \in \mathbb{R}^{2 \times 2}，P2(1)=exp⁡(S2(1)−L2)∈R2×2P_2^{(1)} = \exp(S_2^{(1)} - L_2) \in \mathbb{R}^{2 \times 2}。
  2. dV1←dV1+(P2(1))⊤dO2∈R2×3dV_1 \leftarrow dV_1 + \left(P_2^{(1)}\right)^\top dO_2 \in \mathbb{R}^{2 \times 3}。
  3. dP2(1)=dO2V1⊤∈R2×2dP_2^{(1)} = dO_2 V_1^\top \in \mathbb{R}^{2 \times 2}。
  4. dS2(1)=P2(1)⊙(dP2(1)−D212⊤)∈R2×2dS_2^{(1)} = P_2^{(1)} \odot (dP_2^{(1)} - D_2 \mathbf{1}_{2}^\top) \in \mathbb{R}^{2 \times 2}。
  5. dQ2←dQ2+dS2(1)K1∈R2×3dQ_2 \leftarrow dQ_2 + dS_2^{(1)} K_1 \in \mathbb{R}^{2 \times 3}。
  6. dK1←dK1+(dS2(1))⊤Q2∈R2×3dK_1 \leftarrow dK_1 + \left(dS_2^{(1)}\right)^\top Q_2 \in \mathbb{R}^{2 \times 3}。

内层循环结束，将 dK1∈R2×3dK_1 \in \mathbb{R}^{2 \times 3} 和 dV1∈R2×3dV_1 \in \mathbb{R}^{2 \times 3} 写回 HBM。

外层循环 j=2j=2（加载 K2,V2∈R2×3K_2, V_2 \in \mathbb{R}^{2 \times 3}）：

初始化 dK2=02×3∈R2×3dK_2 = \mathbf{0}^{2 \times 3} \in \mathbb{R}^{2 \times 3}，dV2=02×3∈R2×3dV_2 = \mathbf{0}^{2 \times 3} \in \mathbb{R}^{2 \times 3}。

内层循环 i=1i=1：

  • S1(2)=Q1K2⊤∈R2×2S_1^{(2)} = Q_1 K_2^\top \in \mathbb{R}^{2 \times 2}，P1(2)=exp⁡(S1(2)−L1)∈R2×2P_1^{(2)} = \exp(S_1^{(2)} - L_1) \in \mathbb{R}^{2 \times 2}。
  • dV2←dV2+(P1(2))⊤dO1∈R2×3dV_2 \leftarrow dV_2 + (P_1^{(2)})^\top dO_1 \in \mathbb{R}^{2 \times 3}。
  • dP1(2)=dO1V2⊤∈R2×2dP_1^{(2)} = dO_1 V_2^\top \in \mathbb{R}^{2 \times 2}。
  • dS1(2)=P1(2)⊙(dP1(2)−D112⊤)∈R2×2dS_1^{(2)} = P_1^{(2)} \odot (dP_1^{(2)} - D_1 \mathbf{1}_{2}^\top) \in \mathbb{R}^{2 \times 2}。
  • dQ1←dQ1+dS1(2)K2∈R2×3dQ_1 \leftarrow dQ_1 + dS_1^{(2)} K_2 \in \mathbb{R}^{2 \times 3}。
  • dK2←dK2+(dS1(2))⊤Q1∈R2×3dK_2 \leftarrow dK_2 + (dS_1^{(2)})^\top Q_1 \in \mathbb{R}^{2 \times 3}。

内层循环 i=2i=2：

  • S2(2)=Q2K2⊤∈R2×2S_2^{(2)} = Q_2 K_2^\top \in \mathbb{R}^{2 \times 2}，P2(2)=exp⁡(S2(2)−L2)∈R2×2P_2^{(2)} = \exp(S_2^{(2)} - L_2) \in \mathbb{R}^{2 \times 2}。
  • dV2←dV2+(P2(2))⊤dO2∈R2×3dV_2 \leftarrow dV_2 + (P_2^{(2)})^\top dO_2 \in \mathbb{R}^{2 \times 3}。
  • dP2(2)=dO2V2⊤∈R2×2dP_2^{(2)} = dO_2 V_2^\top \in \mathbb{R}^{2 \times 2}。
  • dS2(2)=P2(2)⊙(dP2(2)−D212⊤)∈R2×2dS_2^{(2)} = P_2^{(2)} \odot (dP_2^{(2)} - D_2 \mathbf{1}_{2}^\top) \in \mathbb{R}^{2 \times 2}。
  • dQ2←dQ2+dS2(2)K2∈R2×3dQ_2 \leftarrow dQ_2 + dS_2^{(2)} K_2 \in \mathbb{R}^{2 \times 3}。
  • dK2←dK2+(dS2(2))⊤Q2∈R2×3dK_2 \leftarrow dK_2 + (dS_2^{(2)})^\top Q_2 \in \mathbb{R}^{2 \times 3}。

内层循环结束，将 dK2,dV2∈R2×3dK_2, dV_2 \in \mathbb{R}^{2 \times 3} 写回 HBM。

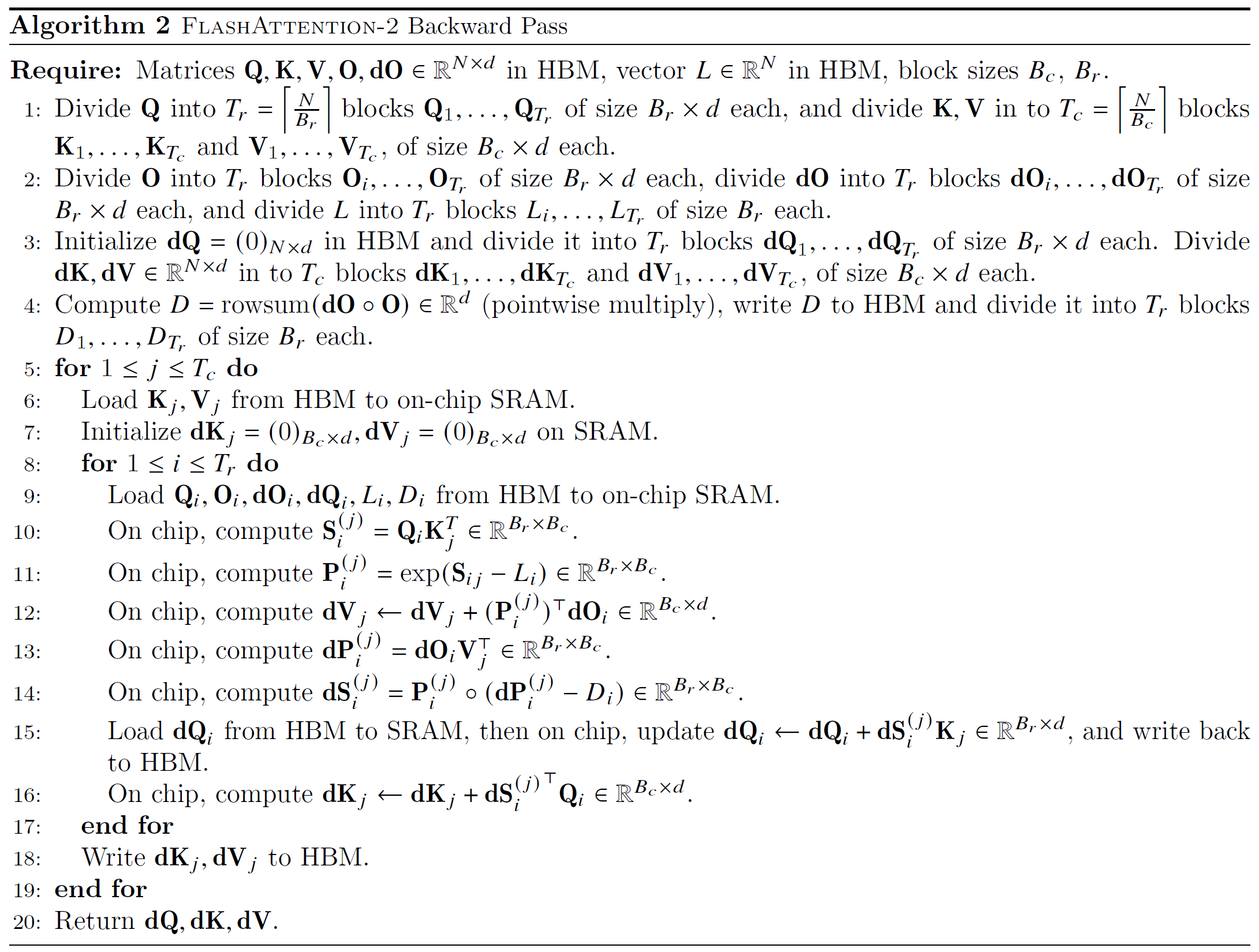

5.4 一般形式（Algorithm 2）

对 j=1,…,Tcj = 1, \dots, T_c（外层循环），i=1,…,Tri = 1, \dots, T_r（内层循环）：

  1. 重算概率（Algorithm 2 第 11 行）：

    Si(j)=QiKj⊤∈RBr×BcS_i^{(j)} = Q_i K_j^\top \in \mathbb{R}^{B_r \times B_c}

    Pi(j)=exp⁡(Si(j)−Li)∈RBr×BcP_i^{(j)} = \exp\left(S_i^{(j)} - L_i\right) \in \mathbb{R}^{B_r \times B_c}

    定义： Pi(j)P_i^{(j)} 为重算概率矩阵。由前向保存的 Li∈RBrL_i \in \mathbb{R}^{B_r} 和当前分数 Si(j)S_i^{(j)} 恢复全局 softmax 概率。

    来源： exp⁡(Si(j)−Li)=exp⁡(Si(j)−mi(Tc))/ℓi(Tc)\exp(S_i^{(j)} - L_i) = \exp(S_i^{(j)} - m_i^{(T_c)}) / \ell_i^{(T_c)}，恰为全局 softmax 概率。

  2. 累加 dVjdV_j（Algorithm 2 第 12 行）：

    dVj←dVj+(Pi(j))⊤dOi∈RBc×ddV_j \leftarrow dV_j + \left(P_i^{(j)}\right)^\top dO_i \in \mathbb{R}^{B_c \times d}

    来源： dvm=∑nPn,mdond\mathbf{v}_m = \sum_{n} P_{n,m} d\mathbf{o}_n 的分块矩阵形式。SRAM 内维护局部累加器，内层循环结束后写回 HBM。

  3. 计算 dPi(j)dP_i^{(j)}（Algorithm 2 第 13 行）：

    dPi(j)=dOiVj⊤∈RBr×BcdP_i^{(j)} = dO_i V_j^\top \in \mathbb{R}^{B_r \times B_c}

    定义： dPi(j)dP_i^{(j)} 为分块概率梯度矩阵。

    来源： (dP)n,m=∑t(dO)n,tVm,t(dP)_{n,m} = \sum_{t} (dO)_{n,t} V_{m,t} 的分块矩阵形式。

  4. 计算 dSi(j)dS_i^{(j)}（Algorithm 2 第 14 行）：

    dSi(j)=Pi(j)⊙(dPi(j)−Di1Bc⊤)∈RBr×BcdS_i^{(j)} = P_i^{(j)} \odot \left(dP_i^{(j)} - D_i \mathbf{1}_{B_c}^\top\right) \in \mathbb{R}^{B_r \times B_c}

    定义： dSi(j)dS_i^{(j)} 为分块分数梯度矩阵。

    来源： 5.1 节 softmax 梯度公式 ds=p⊙(dp−D⋅1)ds = p \odot (dp - D \cdot \mathbf{1}) 的分块形式。Di1Bc⊤∈RBr×BcD_i \mathbf{1}_{B_c}^\top \in \mathbb{R}^{B_r \times B_c} 实现逐行广播减法。

  5. 更新 dQidQ_i（Algorithm 2 第 15 行）：

    dQi←dQi+dSi(j)Kj∈RBr×ddQ_i \leftarrow dQ_i + dS_i^{(j)} K_j \in \mathbb{R}^{B_r \times d}

    来源： dqn=∑m(dS)n,mkmd\mathbf{q}_n = \sum_{m} (dS)_{n,m} \mathbf{k}_m 的分块矩阵形式。使用 atomic adds 支持序列长度维度的并行化。

  6. 累加 dKjdK_j（Algorithm 2 第 16 行）：

    dKj←dKj+(dSi(j))⊤Qi∈RBc×ddK_j \leftarrow dK_j + \left(dS_i^{(j)}\right)^\top Q_i \in \mathbb{R}^{B_c \times d}

    来源： dkm=∑n(dS)n,mqnd\mathbf{k}_m = \sum_{n} (dS)_{n,m} \mathbf{q}_n 的分块矩阵形式。SRAM 内维护局部累加器，内层循环结束后写回 HBM。

六、FlashAttention（v1）与 FlashAttention-2（v2）的核心区别

前向传播。 论文 Section 2.3.1 描述 FlashAttention（v1）的 online softmax 技巧；论文 Algorithm 1 是 FlashAttention-2（v2）的前向传播。v2 的关键调整：第一，延迟输出归一化至循环结束，维护未归一化输出 Oi(j)O_i^{(j)} 而非每轮都除以 ℓi(j)\ell_i^{(j)}；第二，只保存 logsumexp LiL_i 而非分开保存 mim_i 和 ℓi\ell_i。

反向传播。 论文 Algorithm 2 是 FlashAttention-2（v2）的反向传播。v2 使用 LiL_i 代替 (mi,ℓi)(m_i, \ell_i) 来重算概率，其余分块累加逻辑与 v1 类似，但配合了序列长度维度的并行化。

非 matmul FLOPs。 v1 每轮内层循环都执行完整的输出 rescaling（除以当前 ℓ\ell）；v2 将除法延迟到循环结束后，循环内仅保留逐元素指数修正，大幅减少了非 matmul 操作。

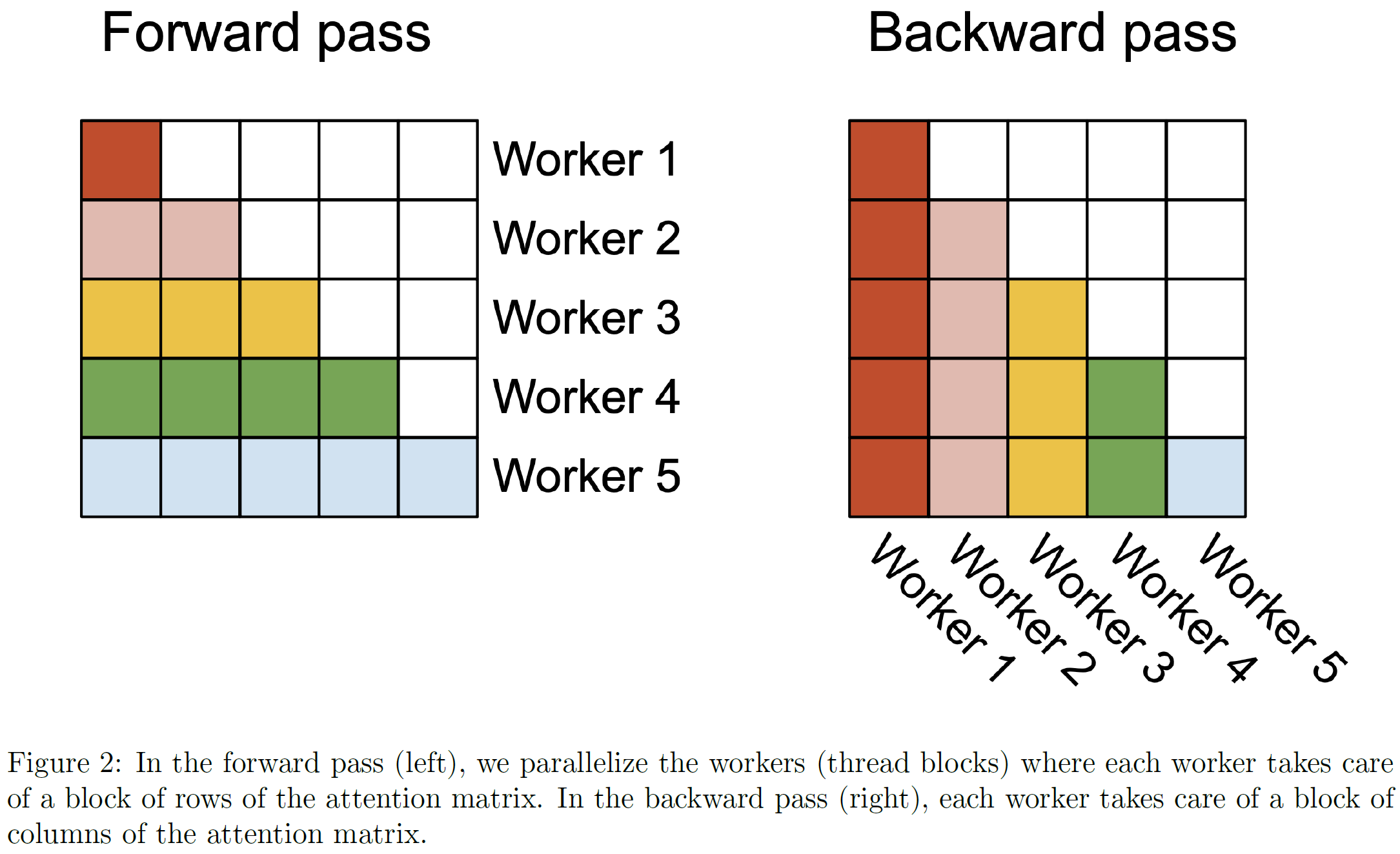

并行维度。 v1 仅在 batch 和 heads 维度并行；v2 额外增加序列长度维度的并行化，前向将 query 行块分配到不同 thread block，反向将 key/value 列块分配到不同 thread block，通过 atomic adds 协调 dQdQ 的更新。

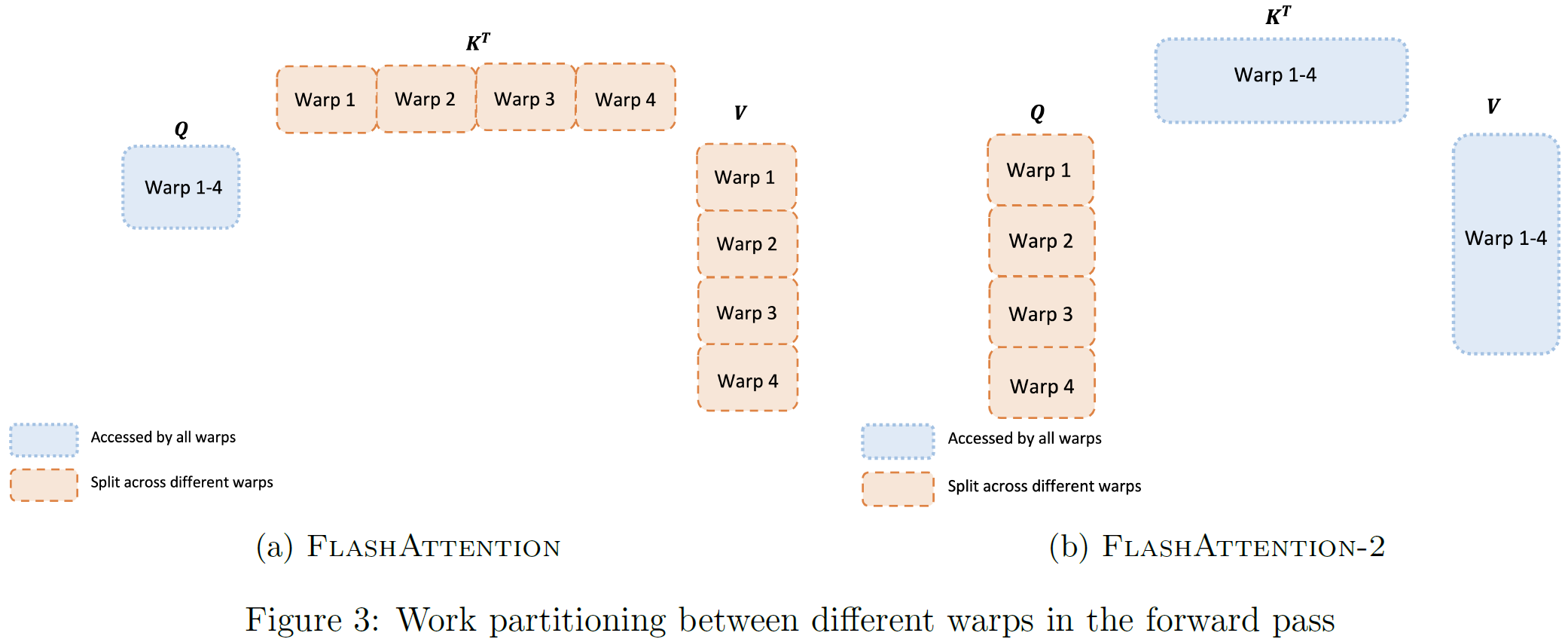

Warp 划分。 v1 采用 Split-K 策略（K,VK, V 切分到不同 warp），需通过 shared memory 通信累加中间结果；v2 改为 Split-Q 策略（QQ 切分到不同 warp，K,VK, V 共享），warp 间无需通信，消除了 shared memory 读写瓶颈。

理论峰值利用率。 v1 前向约为 30–50%，反向约为 25–35%；v2 前向可达 50–73%，反向可达 63%，单 A100 在 GPT 训练中可达 225 TFLOPs/s。

评论
