FlashDecoding 数学推导

参考网页：https://zhuanlan.zhihu.com/p/1988996116017086993

---

一、公式作用概述

FlashDecoding 是一种用于大语言模型（LLM）推理解码阶段（Decoding Stage） 的高效注意力计算算法。在 Decoding 阶段，模型每次只生成一个新 token，因此 Query 的长度为 1，这导致 GPU 的并行度严重不足（大量流式多处理器 SM 处于空闲状态）。FlashDecoding 的核心思想是：将 KV Cache（键值缓存）沿序列维度切分为多个 Tile（子块），分配到不同的 SM 上并行计算局部注意力结果，最后通过 Online Softmax 技术将各局部结果合并为全局正确的输出。这种方法在不改变计算结果精度的前提下，显著提升了长序列解码的 GPU 利用率。

---

二、完整推导过程

2.1 问题背景与动机

2.1.1 标准 Attention 的定义

给定单个 Query 向量 $\mathbf{q} \in \mathbb{R}^{1 \times d}$（解码阶段 Query 序列长度为 1），以及 Key 矩阵 $\mathbf{K} \in \mathbb{R}^{N_{kv} \times d}$ 和 Value 矩阵 $\mathbf{V} \in \mathbb{R}^{N_{kv} \times d}$，其中 $N_{kv}$ 是 KV Cache 的序列长度（可能很长），$d$ 是注意力头维度。标准的缩放点积注意力（Scaled Dot-Product Attention）定义为：

$$\mathrm{Attention}(\mathbf{q}, \mathbf{K}, \mathbf{V}) = \mathrm{softmax}\left(\frac{\mathbf{q}\mathbf{K}^{\top}}{\sqrt{d}}\right) \mathbf{V}$$

【知识卡片：Softmax 函数】

• 定义：Softmax 函数将一个实数向量转换为概率分布，使得所有输出值在 $(0, 1)$ 之间且和为 1。
• 公式：对于向量 $\mathbf{x} = [x_1, x_2, \ldots, x_n]$，$\mathrm{softmax}(x_i) = \frac{\exp(x_i)}{\sum_{j=1}^{n} \exp(x_j)}$。

2.1.2 解码阶段的并行度瓶颈

在预填充阶段（Prefill Stage），输入序列长度 $N_q$ 较大，Query 矩阵 $\mathbf{Q} \in \mathbb{R}^{N_q \times d}$ 有很多行。FlashAttention 的做法是：将 $\mathbf{Q}$ 沿行维度切分为多个 Tile，不同 Tile 分配给不同的 SM 并行计算。每个 SM 处理一部分 Query，但需要使用完整的 $\mathbf{K}$ 和 $\mathbf{V}$。

然而，在解码阶段（Decoding Stage），模型正在自回归地生成新 token，每次只需要计算一个 Query（即新 token 的 Query），所以 $\mathbf{q} \in \mathbb{R}^{1 \times d}$。这意味着：

• 无法通过切分 Query 来获得并行度（Query 只有一行）。
• 如果使用 FlashAttention 的原版策略，只有一个 SM（或少量 SM）在工作，大量 SM 空闲。
• 同时，KV Cache 的序列长度 $N_{kv}$ 可能非常长（例如 32K、64K 甚至更长），读取 KV Cache 成为瓶颈。

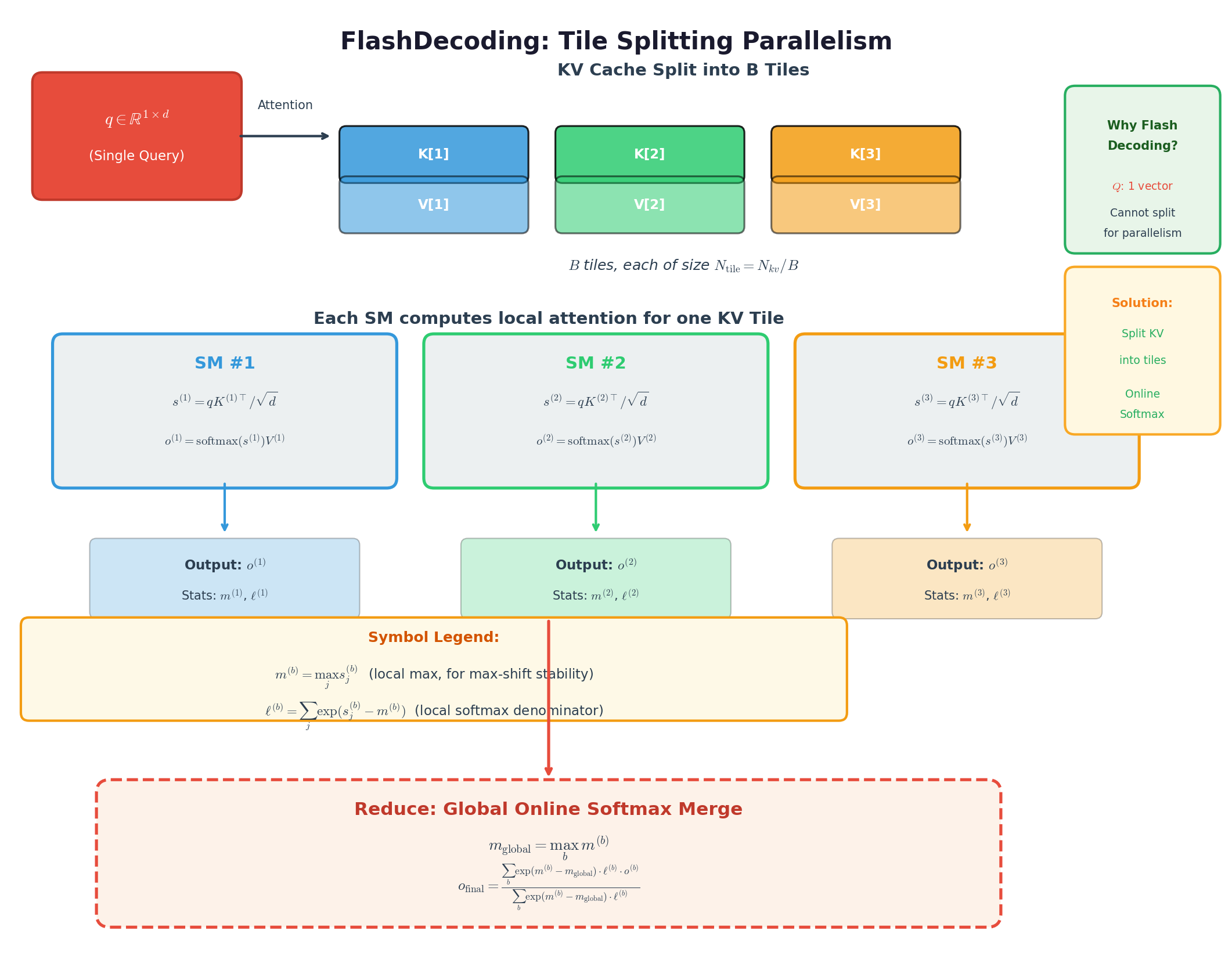

2.1.3 FlashDecoding 的核心思想

FlashDecoding 的解决方案是反转并行策略：

1. 不再切分 Query（因为 Query 只有一行）。

2. 改为切分 KV Cache：将 $\mathbf{K}$ 和 $\mathbf{V}$ 沿序列维度切分为 $B$ 个 Tile：

   $$\mathbf{K} = [\mathbf{K}^{(1)}; \mathbf{K}^{(2)}; \ldots; \mathbf{K}^{(B)}], \quad \mathbf{V} = [\mathbf{V}^{(1)}; \mathbf{V}^{(2)}; \ldots; \mathbf{V}^{(B)}]$$

   其中每个 $\mathbf{K}^{(b)}, \mathbf{V}^{(b)} \in \mathbb{R}^{N_{\text{tile}} \times d}$，$N_{\text{tile}} = N_{kv} / B$。

3. 每个 SM 处理一个 KV Tile：SM $b$ 计算 $\mathbf{q}$ 与 $\mathbf{K}^{(b)}, \mathbf{V}^{(b)}$ 的局部注意力结果。

4. 使用 Online Softmax 合并局部结果：由于 softmax 涉及全局归一化（需要知道所有位置的 exp 之和），各 SM 的局部结果不能直接相加，需要通过 Online Softmax 技巧进行归一化合并。

---

2.2 分块 Attention 的局部计算

将 KV Cache 切分为 $B$ 个 Tile 后，第 $b$ 个 Tile（$b = 1, 2, \ldots, B$）的局部注意力计算为：

$$\mathbf{s}^{(b)} = \frac{\mathbf{q} \mathbf{K}^{(b)\top}}{\sqrt{d}} \in \mathbb{R}^{1 \times N_{\text{tile}}}$$

其中 $\mathbf{s}^{(b)}$ 是第 $b$ 个 Tile 上的注意力分数向量。

---

2.3 Online Softmax：核心数学工具

FlashDecoding 的关键挑战在于：如何将各 SM 计算的局部 softmax 结果合并为全局正确的 softmax 输出？

2.3.1 标准 Softmax 的数值稳定版本

标准 softmax 定义：

$$\mathrm{softmax}(x_i) = \frac{\exp(x_i)}{\sum_{j=1}^{N} \exp(x_j)}$$

在数值计算中，直接使用这个公式会有数值溢出的风险：如果某个 $x_i$ 很大，$\exp(x_i)$ 会超出浮点数表示范围。数值稳定的 softmax 实现利用了以下恒等式：

$$\mathrm{softmax}(x_i) = \frac{\exp(x_i)}{\sum_{j=1}^{N} \exp(x_j)} = \frac{\exp(x_i - m)}{\sum_{j=1}^{N} \exp(x_j - m)}$$

分子分母同乘 $\exp(-m)$ 即可得该恒等式。其中 $m = \max_{j=1}^{N} x_j$ 是输入向量的最大值。

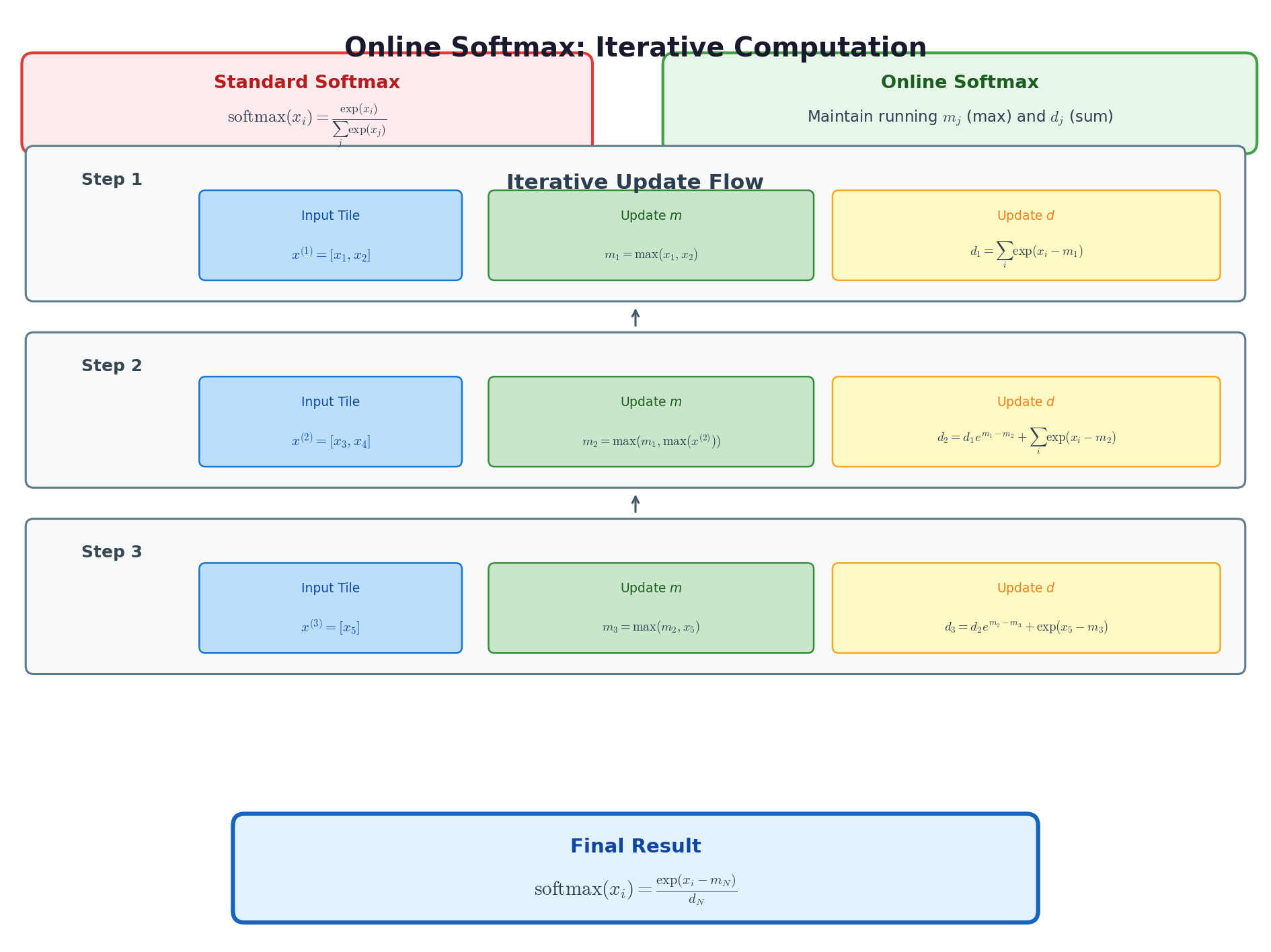

2.3.2 Online Softmax 的递推公式

Online Softmax 的核心观察是：可以将 softmax 的计算分解为增量更新。假设我们已经处理了前 $j-1$ 个元素，现在要加入第 $j$ 个元素 $x_j$，可以维护两个状态变量：

• $m_j$：前 $j$ 个元素中的最大值（running maximum）
• $d_j$：前 $j$ 个元素的 $\exp$ 之和（running sum of exponentials）: $d_j = \sum_{i=1}^{j} \exp(x_i - m_j)$

初始状态：$m_1 = x_1$，$d_1 = \exp(x_1 - m_1) = \exp(0) = 1$。

递推更新（对于 $j = 2, 3, \ldots, N$）：

$$m_j = \max(m_{j-1}, x_j)$$

$$d_j = d_{j-1} \cdot \exp(m_{j-1} - m_j) + \exp(x_j - m_j)$$

处理完全部 $N$ 个元素后，状态为 $(m_N, d_N)$。对任意 $x_i$：

$$\mathrm{softmax}(x_i) = \frac{\exp(x_i - m_N)}{d_N} = \frac{\exp(x_i - m_N)}{\sum_{j=1}^{N} \exp(x_j - m_N)}$$

即 Online Softmax 与 标准 Softmax 数学等价。

【Online Softmax 推导】

将 $d_j$ 拆分为历史项与新项：

$$d_j = \underbrace{\sum_{i=1}^{j-1} \exp(x_i - m_j)}_{\text{历史 } j-1 \text{ 项}} + \underbrace{\exp(x_j - m_j)}_{\text{新项 } x_j}$$

对任意历史项 $i \le j-1$，做基准平移：

$$\exp(x_i - m_j) = \exp(x_i - m_{j-1} + m_{j-1} - m_j) = \\ \exp(x_i - m_{j-1}) \cdot \exp(m_{j-1} - m_j)$$

对 $i = 1, \dots, j-1$ 求和：

$$\sum_{i=1}^{j-1} \exp(x_i - m_j) = \exp(m_{j-1} - m_j) \cdot \underbrace{\sum_{i=1}^{j-1} \exp(x_i - m_{j-1})}_{= d_{j-1}}$$

合并得到递推式：

$$d_j = d_{j-1} \cdot \exp(m_{j-1} - m_j) + \exp(x_j - m_j)$$

【小例子：Online Softmax 和标准 Softmax 数学等价】

设 $\mathbf{x} = [1.0, 2.0, 0.5]$。

初始化（$j=1$）：$m_1 = 1.0$，$d_1 = \exp(1.0 - 1.0) = 1.0$。

第 2 步（$j=2$，$x_2 = 2.0$）：

• $m_2 = \max(1.0, 2.0) = 2.0$
• $d_2 = 1.0 \cdot \exp(1.0 - 2.0) + \exp(2.0 - 2.0) = \exp(-1.0) + \exp(0) = 0.368 + 1.0 = 1.368$

第 3 步（$j=3$，$x_3 = 0.5$）：

• $m_3 = \max(2.0, 0.5) = 2.0$
• $d_3 = 1.368 \cdot \exp(2.0 - 2.0) + \exp(0.5 - 2.0) = 1.368 \cdot 1.0 + \exp(-1.5) = 1.368 + 0.223 = 1.591$

最终结果：

• $\mathrm{softmax}(x_1) = \exp(1.0 - 2.0) / 1.591 = 0.368 / 1.591 = 0.231$
• $\mathrm{softmax}(x_2) = \exp(2.0 - 2.0) / 1.591 = 1.0 / 1.591 = 0.629$
• $\mathrm{softmax}(x_3) = \exp(0.5 - 2.0) / 1.591 = 0.223 / 1.591 = 0.140$

验证（直接计算）： $\exp(1.0) = 2.718$，$\exp(2.0) = 7.389$，$\exp(0.5) = 1.649$，和 = $11.756$。

• $\mathrm{softmax}(x_1) = 2.718 / 11.756 = 0.231$ ✓
• $\mathrm{softmax}(x_2) = 7.389 / 11.756 = 0.629$ ✓
• $\mathrm{softmax}(x_3) = 1.649 / 11.756 = 0.140$ ✓

---

2.4 FlashDecoding 的分块合并推导

2.4.0 关键符号约定

在深入推导之前，先明确三个核心符号的含义。这些符号是理解 FlashDecoding 分块合并机制的关键：

符号	名称	含义	在 Online Softmax 中的作用
$m^{(b)}$	局部最大值	第 $b$ 个 Tile 中所有注意力分数的最大值	用于数值稳定：计算 $\exp(s_j - m^{(b)})$ 时避免指数溢出
$\ell^{(b)}$（或写作 $l^{(b)}$）	局部指数和	第 $b$ 个 Tile 中所有 $\exp(s_j - m^{(b)})$ 的和	作为该 Tile 局部 softmax 的归一化分母
$\mathbf{o}^{(b)}$	局部输出	第 $b$ 个 Tile 的局部注意力结果	该 Tile 内部做 softmax 后的加权平均值

特别需要注意的是，$\mathbf{o}^{(b)}$ 的维度为 [batch_size, num_heads, seq_len_q, head_dim]，而 $\ell^{(b)}$ 和 $m^{(b)}$ 的维度为 [batch_size, num_heads, seq_len_q, 1]。在 Decode 阶段，seq_len_q=1。

这是因为在注意力分数矩阵中，我们沿着 key 的序列长度维度（即最后一个维度 dim=-1，对应 tile_size_kv）进行求最大值或求和规约。对应的数学含义即一个 query 对所有 key 的注意力分数进行操作。

2.4.1 每个 Tile 的局部计算

对于第 $b$ 个 KV Tile（$b = 1, 2, \ldots, B$），SM $b$ 并行计算以下量。每个 Tile 的计算可以采用直接计算或增量更新两种方式，二者在数学上完全等价，但增量更新方式更适合 CUDA Kernel 实现。

---

直接计算方式（先算完整 Tile 再做 softmax）

1. 注意力分数：$\mathbf{s}^{(b)} = \frac{\mathbf{q} \mathbf{K}^{(b)\top}}{\sqrt{d}} \in \mathbb{R}^{1 \times N_{\text{tile}}}$

   • 这是 Query $\mathbf{q}$ 与 Tile $b$ 中所有 Key 的相似度分数向量。

2. 局部最大值（running max）：$m^{(b)} = \max_{j=1}^{N_{\text{tile}}} s_j^{(b)}$

   • 该 Tile 中最大的注意力分数，用于数值稳定。

3. 局部指数和（running sum）：$\ell^{(b)} = \sum_{j=1}^{N_{\text{tile}}} \exp\bigl(s_j^{(b)} - m^{(b)}\bigr)$

   • 该 Tile 内所有（经数值稳定后的）指数值之和，充当局部 softmax 的分母。

4. 局部加权输出：$\mathbf{o}^{(b)} = \frac{\sum_{j=1}^{N_{\text{tile}}} \exp\bigl(s_j^{(b)} - m^{(b)}\bigr) \cdot \mathbf{V}_j^{(b)}}{\ell^{(b)}} \in \mathbb{R}^{1 \times d}$

   • 该 Tile 的局部 softmax 结果，即 Value 的加权平均，权重来自局部 softmax。

---

增量更新方式（逐个元素/子块 Online Softmax 递推）

在 CUDA Kernel 中，通常不会等整个 Tile 的注意力分数全部算完再做 softmax。而是将 Tile 进一步划分为更小的子块（sub-tile），逐个加载到 SRAM（如 Shared Memory）中处理，并在子块之间维护 running states。设 Tile $b$ 内有 $N_{\text{tile}}$ 个位置，逐个处理第 $j$ 个位置（$j = 1, 2, \ldots, N_{\text{tile}}$），维护以下三个 running states：

State	含义	初始值（$j=1$）
$m_j$	前 $j$ 个分数中的最大值	$m_1 = s_1^{(b)}$
$\ell_j$	前 $j$ 个分数的指数和（经数值稳定）	$\ell_1 = \exp(s_1^{(b)} - m_1) = 1$
$\mathbf{o}_j$	前 $j$ 个 Value 的 softmax 加权平均	$\mathbf{o}_1 = \mathbf{V}_1^{(b)}$

应用 Online Softmax 递推更新（处理第 $j$ 个元素，$j \geq 2$）：

$$m_j = \max(m_{j-1}, \, s_j^{(b)})$$

$$\ell_j = \ell_{j-1} \cdot \exp(m_{j-1} - m_j) + \exp(s_j^{(b)} - m_j)$$

$$\mathbf{o}_j = \frac{\ell_{j-1} \cdot \exp(m_{j-1} - m_j) \cdot \mathbf{o}_{j-1} + \exp(s_j^{(b)} - m_j) \cdot \mathbf{V}_j^{(b)}}{\ell_j}$$

Tile 最终结果：

处理完 Tile $b$ 中全部 $N_{\text{tile}}$ 个元素后：

$$m^{(b)} = m_{N_{\text{tile}}}, \quad \ell^{(b)} = \ell_{N_{\text{tile}}}, \quad \mathbf{o}^{(b)} = \mathbf{o}_{N_{\text{tile}}}$$

为什么增量更新公式正确？

关键在于 $\mathbf{o}_j$ 的递推式。设前 $j-1$ 个元素的"正确"softmax 加权平均为：

$$\mathbf{o}_{j-1} = \frac{\sum_{i=1}^{j-1} \exp(s_i^{(b)} - m_{j-1}) \cdot \mathbf{V}_i^{(b)}}{\ell_{j-1}}$$

当加入第 $j$ 个元素后，新的参考最大值变为 $m_j = \max(m_{j-1}, s_j^{(b)})$。前 $j-1$ 个元素的历史积累需要平移到新的参考系：

$$\sum_{i=1}^{j-1} \exp(s_i^{(b)} - m_j) \cdot \mathbf{V}_i^{(b)} = \exp(m_{j-1} - m_j) \cdot \sum_{i=1}^{j-1} \exp(s_i^{(b)} - m_{j-1}) \cdot \mathbf{V}_i^{(b)} = \\ \ell_{j-1} \cdot \exp(m_{j-1} - m_j) \cdot \mathbf{o}_{j-1}$$

新元素的贡献为：$\exp(s_j^{(b)} - m_j) \cdot \mathbf{V}_j^{(b)}$。

分子合并：$\ell_{j-1} \cdot \exp(m_{j-1} - m_j) \cdot \mathbf{o}_{j-1} + \exp(s_j^{(b)} - m_j) \cdot \mathbf{V}_j^{(b)}$

分母为新的指数和 $\ell_j$，因此：

$$\mathbf{o}_j = \frac{\ell_{j-1} \cdot \exp(m_{j-1} - m_j) \cdot \mathbf{o}_{j-1} + \exp(s_j^{(b)} - m_j) \cdot \mathbf{V}_j^{(b)}}{\ell_j}$$

【知识卡片：增量更新的工程意义】

• 定义：增量更新（Incremental Update）指在处理数据流时，不等待全部数据到达，而是每收到一个新数据就立即更新中间结果。
• 公式：$m_j, \ell_j, \mathbf{o}_j$ 的递推式。
• 本步作用：在 CUDA Kernel 中，KV Cache 数据从 HBM 加载到 SRAM 是分批进行的。增量更新允许 kernel 边加载边计算，无需缓存整个 Tile 的注意力分数，大幅减少 SRAM 占用。这是 Flash Attention 系列算法的核心设计模式。

【小例子：增量更新 vs 直接计算 数值等价验证】

设 $\mathbf{q} = [0.1, 0.2, 0.3, 0.4]$，$d = 4$，$\sqrt{d} = 2.0$。

Tile $b$ 中有 3 个 KV 对：

Key	Value	分数 $s_j^{(b)}$
$[0.5, 0.1, 0.3, 0.2]$	$[0.1, 0.2, 0.3, 0.4]$	$0.1200$
$[0.2, 0.6, 0.1, 0.4]$	$[0.5, 0.4, 0.3, 0.2]$	$0.1650$
$[0.3, 0.2, 0.7, 0.1]$	$[0.2, 0.6, 0.1, 0.5]$	$0.1600$

增量更新过程：

步骤	$m_j$	$\ell_j$	$\mathbf{o}_j$
$j=1$	$0.1200$	$1.0000$	$[0.100, 0.200, 0.300, 0.400]$
$j=2$	$\max(0.12, 0.165) = 0.1650$	$1 \cdot e^{-0.045} + e^{0} = 1.9560$	$[0.304, 0.302, 0.300, 0.298]$
$j=3$	$\max(0.165, 0.16) = 0.1650$	$1.956 \cdot e^{0} + e^{-0.005} = 2.9510$	$[0.269, 0.403, 0.233, 0.366]$

直接计算验证：

• $m^{(b)} = 0.1650$ ✓
• $\ell^{(b)} = e^{-0.045} + e^{0} + e^{-0.005} = 0.956 + 1.0 + 0.995 = 2.9510$ ✓
• 两种方法的 $\mathbf{o}^{(b)}$ 差异 $< 10^{-15}$ ✓

重要说明：这里的 $\mathbf{o}^{(b)}$ 是局部 softmax 结果——它只考虑了 Tile $b$ 内部的归一化。如果直接将所有 $\mathbf{o}^{(b)}$ 相加，结果不等于全局 Attention，因为每个 Tile 的 softmax 分母 $\ell^{(b)}$ 只包含了该 Tile 内的指数和，而非全局所有位置的指数和。必须通过 2.4.2 节的全局合并公式才能得到正确结果。

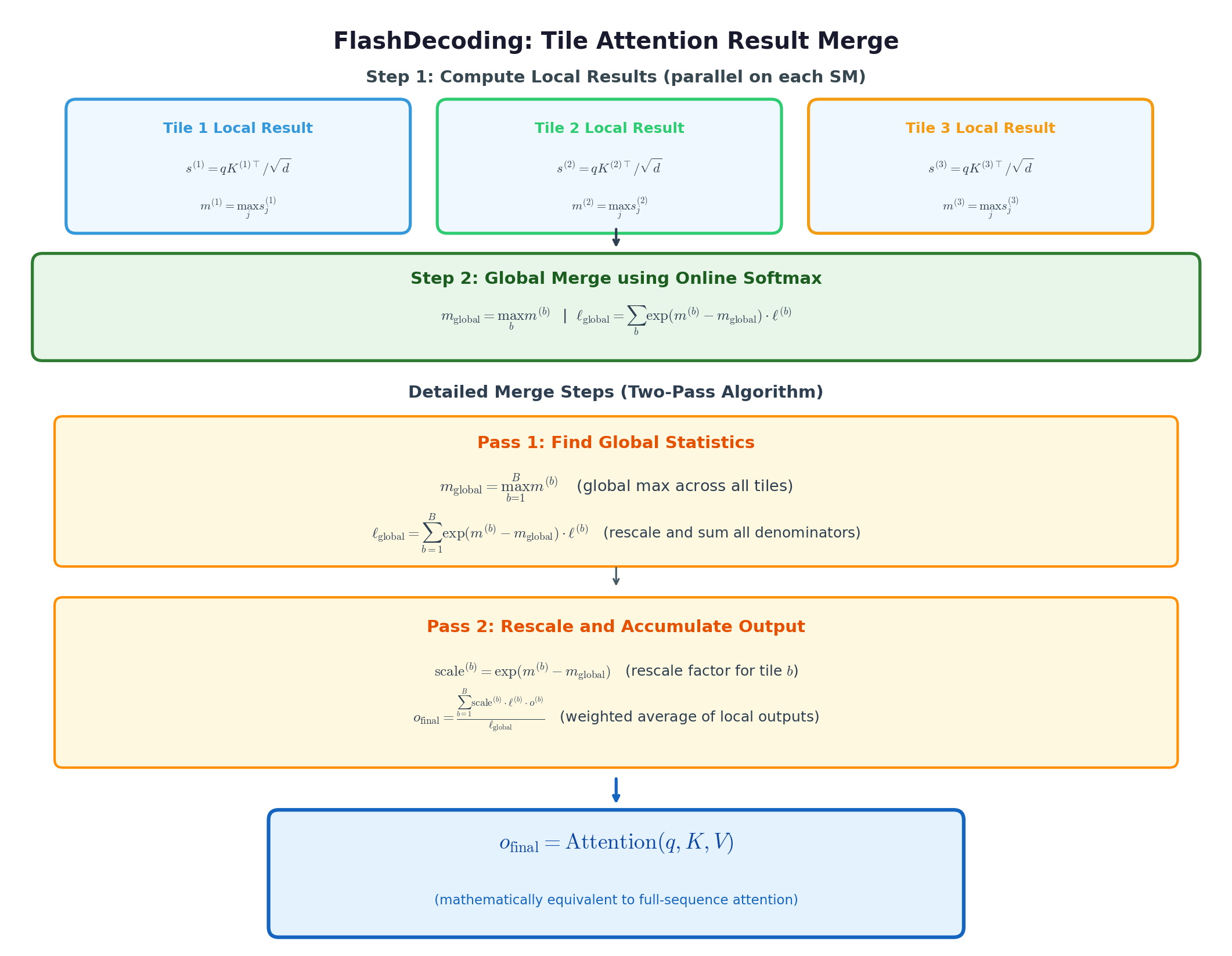

2.4.2 全局合并公式推导

目标：给定所有 Tile 的局部统计量 $\{(m^{(b)}, \ell^{(b)}, \mathbf{o}^{(b)})\}_{b=1}^{B}$，求全局正确的注意力输出 $\mathbf{o}_{\text{final}}$。

步骤 1：求全局最大值

全局最大值是所有 Tile 最大值的再取最大：

$$m_{\text{global}} = \max_{b=1}^{B} m^{(b)}$$

为什么要这一步？ 因为每个 Tile 的局部计算已经减去了自己的局部最大值 $m^{(b)}$，但全局 softmax 需要减去全局最大值 $m_{\text{global}}$。我们需要找到所有分数中的真正最大值。

步骤 2：计算全局归一化因子（全局指数和）

全局的指数和需要将每个 Tile 的局部指数和 "重新缩放" 到全局最大值的尺度上：

$$\ell_{\text{global}} = \sum_{b=1}^{B} \exp(m^{(b)} - m_{\text{global}}) \cdot \ell^{(b)}$$

推导依据：

$$\ell_{\text{global}} = \sum_{b=1}^{B} \sum_{j=1}^{N_{\text{tile}}} \exp(s_j^{(b)} - m_{\text{global}}) = \\ \sum_{b=1}^{B} \exp(m^{(b)} - m_{\text{global}}) \sum_{j=1}^{N_{\text{tile}}} \exp(s_j^{(b)} - m^{(b)}) = \\ \sum_{b=1}^{B} \exp(m^{(b)} - m_{\text{global}}) \cdot \ell^{(b)}$$

【知识卡片：指数乘法恒等式】

• 定义：指数函数满足 $\exp(a + b) = \exp(a) \cdot \exp(b)$。
• 公式：$\exp(x - m_{\text{global}}) = \exp(x - m^{(b)}) \cdot \exp(m^{(b)} - m_{\text{global}})$。
• 本步作用：将局部坐标系（以 $m^{(b)}$ 为参考）的指数值转换到全局坐标系（以 $m_{\text{global}}$ 为参考），使得来自不同 Tile 的数值可以在同一尺度上相加。

【小例子：尺度转换】 假设 Tile 1 的最大值 $m^{(1)} = 5.0$，Tile 2 的最大值 $m^{(2)} = 8.0$，则 $m_{\text{global}} = 8.0$。 对于 Tile 1 中的某个分数 $s_j^{(1)} = 3.0$：

• 局部坐标：$\exp(s_j^{(1)} - m^{(1)}) = \exp(3.0 - 5.0) = \exp(-2.0) = 0.135$
• 全局坐标：$\exp(s_j^{(1)} - m_{\text{global}}) = \exp(3.0 - 8.0) = \exp(-5.0) = 0.00674$
• 用恒等式：$\exp(3.0 - 5.0) \cdot \exp(5.0 - 8.0) = 0.135 \cdot 0.0498 = 0.00674$ ✓

步骤 3：合并局部输出

全局的输出向量是所有 Tile 局部输出的加权平均，权重包含了重新缩放因子：

$$\mathbf{o}_{\text{final}} = \frac{\sum_{b=1}^{B} \exp(m^{(b)} - m_{\text{global}}) \cdot \ell^{(b)} \cdot \mathbf{o}^{(b)}}{\ell_{\text{global}}}$$

推导依据：

$$\mathbf{o}_{\text{final}} = \frac{\sum_{b=1}^{B} \sum_{j=1}^{N_{\text{tile}}} \exp(s_j^{(b)} - m_{\text{global}}) \cdot \mathbf{V}_j^{(b)}}{\sum_{b=1}^{B} \sum_{j=1}^{N_{\text{tile}}} \exp(s_j^{(b)} - m_{\text{global}})}$$

分子展开：

$$\sum_{b=1}^{B} \sum_{j=1}^{N_{\text{tile}}} \exp(s_j^{(b)} - m_{\text{global}}) \cdot \mathbf{V}_j^{(b)} = \\ \sum_{b=1}^{B} \exp(m^{(b)} - m_{\text{global}}) \sum_{j=1}^{N_{\text{tile}}} \exp(s_j^{(b)} - m^{(b)}) \cdot \mathbf{V}_j^{(b)}$$

注意到 $\mathbf{o}^{(b)} = \frac{\sum_{j=1}^{N_{\text{tile}}} \exp(s_j^{(b)} - m^{(b)}) \cdot \mathbf{V}_j^{(b)}}{\ell^{(b)}}$，所以 $\sum_{j=1}^{N_{\text{tile}}} \exp(s_j^{(b)} - m^{(b)}) \cdot \mathbf{V}_j^{(b)} = \ell^{(b)} \cdot \mathbf{o}^{(b)}$。

代入即得：

$$\mathbf{o}_{\text{final}} = \frac{\sum_{b=1}^{B} \exp(m^{(b)} - m_{\text{global}}) \cdot \ell^{(b)} \cdot \mathbf{o}^{(b)}}{\ell_{\text{global}}}$$

---

2.5 完整算法流程

综合以上推导，FlashDecoding 的完整算法流程如下：

输入：Query 向量 $\mathbf{q} \in \mathbb{R}^{1 \times d}$，Key 矩阵 $\mathbf{K} \in \mathbb{R}^{N_{kv} \times d}$，Value 矩阵 $\mathbf{V} \in \mathbb{R}^{N_{kv} \times d}$，Tile 大小 $N_{\text{tile}}$。

输出：全局注意力结果 $\mathbf{o}_{\text{final}} \in \mathbb{R}^{1 \times d}$。

---

阶段 1：各 SM 并行计算局部结果（对每个 Tile 并行执行）

对每个 Tile $b = 1, 2, \ldots, B$（其中 $B = \lceil N_{kv} / N_{\text{tile}} \rceil$）：

(2a) 提取 KV Tile：

$$\mathbf{K}^{(b)} = \mathbf{K}[(b-1) \cdot N_{\text{tile}} \;:\; \min(b \cdot N_{\text{tile}}, N_{kv}), \; :] \in \mathbb{R}^{N_{\text{tile}}^{(b)} \times d}$$

$$\mathbf{V}^{(b)} = \mathbf{V}[(b-1) \cdot N_{\text{tile}} \;:\; \min(b \cdot N_{\text{tile}}, N_{kv}), \; :] \in \mathbb{R}^{N_{\text{tile}}^{(b)} \times d}$$

(2b) 计算注意力分数：

$$\mathbf{s}^{(b)} = \frac{\mathbf{q} \mathbf{K}^{(b)\top}}{\sqrt{d}} \in \mathbb{R}^{1 \times N_{\text{tile}}^{(b)}}$$

(2c) 计算局部统计量（增量更新方式，数值稳定的 Online Softmax）：

初始化：

$$m_1 = s_1^{(b)}, \quad \ell_1 = 1, \quad \mathbf{o}_1 = \mathbf{V}_1^{(b)}$$

对 $j = 2, 3, \ldots, N_{\text{tile}}^{(b)}$ 递推：

$$m_j = \max(m_{j-1}, \, s_j^{(b)})$$

$$\ell_j = \ell_{j-1} \cdot \exp(m_{j-1} - m_j) + \exp(s_j^{(b)} - m_j)$$

$$\mathbf{o}_j = \frac{\ell_{j-1} \cdot \exp(m_{j-1} - m_j) \cdot \mathbf{o}_{j-1} + \exp(s_j^{(b)} - m_j) \cdot \mathbf{V}_j^{(b)}}{\ell_j}$$

Tile 最终结果：

$$m^{(b)} = m_{N_{\text{tile}}^{(b)}}, \quad \ell^{(b)} = \ell_{N_{\text{tile}}^{(b)}}, \quad \mathbf{o}^{(b)} = \mathbf{o}_{N_{\text{tile}}^{(b)}}$$

---

阶段 2：全局归约合并（一个轻量级的 Reduce Kernel）

(3a) 求全局最大值：

$$m_{\text{global}} = \max_{b=1}^{B} m^{(b)}$$

(3b) 计算全局归一化因子：

$$\ell_{\text{global}} = \sum_{b=1}^{B} \exp(m^{(b)} - m_{\text{global}}) \cdot \ell^{(b)}$$

(3c) 合并局部输出：

$$\mathbf{o}_{\text{final}} = \frac{\sum_{b=1}^{B} \exp(m^{(b)} - m_{\text{global}}) \cdot \ell^{(b)} \cdot \mathbf{o}^{(b)}}{\ell_{\text{global}}}$$

---

2.6 等价性证明

定理：FlashDecoding 的分块计算结果与全序列直接计算的 Attention 结果完全等价。

证明：

全序列直接计算的注意力输出为：

$$\mathbf{o}_{\text{direct}} = \frac{\sum_{j=1}^{N_{kv}} \exp(s_j - m_{\text{global}}) \cdot \mathbf{V}_j}{\sum_{j=1}^{N_{kv}} \exp(s_j - m_{\text{global}})}$$

其中 $s_j = \frac{\mathbf{q} \cdot \mathbf{K}_j}{\sqrt{d}}$，$m_{\text{global}} = \max_j s_j$。

将序列按 Tile 划分后，分子和分母都可以按 Tile 分解：

$$\sum_{j=1}^{N_{kv}} \exp(s_j - m_{\text{global}}) \cdot \mathbf{V}_j = \sum_{b=1}^{B} \sum_{j \in \text{Tile } b} \exp(s_j - m_{\text{global}}) \cdot \mathbf{V}_j$$

对于 Tile $b$ 内部的元素，利用 $m^{(b)}$ 进行分解：

$$\exp(s_j - m_{\text{global}}) = \exp(s_j - m^{(b)}) \cdot \exp(m^{(b)} - m_{\text{global}})$$

因此：

$$\sum_{j \in \text{Tile } b} \exp(s_j - m_{\text{global}}) \cdot \mathbf{V}_j = \exp(m^{(b)} - m_{\text{global}}) \sum_{j \in \text{Tile } b} \exp(s_j - m^{(b)}) \cdot \mathbf{V}_j = \\ \exp(m^{(b)} - m_{\text{global}}) \cdot \ell^{(b)} \cdot \mathbf{o}^{(b)}$$

同理，分母：

$$\sum_{j=1}^{N_{kv}} \exp(s_j - m_{\text{global}}) = \sum_{b=1}^{B} \exp(m^{(b)} - m_{\text{global}}) \cdot \ell^{(b)} = \ell_{\text{global}}$$

因此：

$$\mathbf{o}_{\text{direct}} = \frac{\sum_{b=1}^{B} \exp(m^{(b)} - m_{\text{global}}) \cdot \ell^{(b)} \cdot \mathbf{o}^{(b)}}{\ell_{\text{global}}} = \mathbf{o}_{\text{final}}$$

证毕。

---

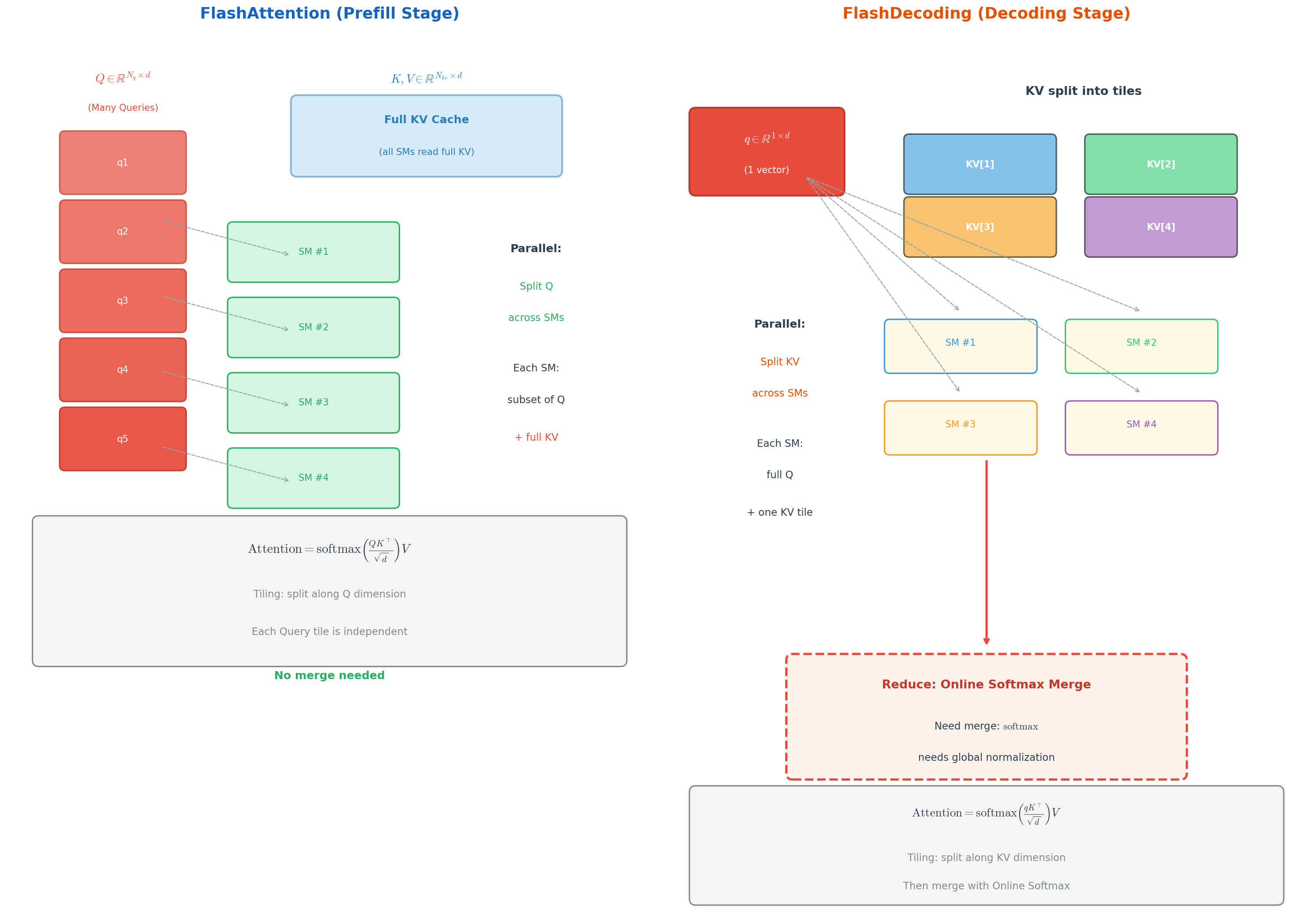

2.7 与 FlashAttention 的对比

特性	FlashAttention（Prefill）	FlashDecoding（Decoding）
Query 长度	$N_q \gg 1$（长序列）	$N_q = 1$（单个 token）
切分维度	沿 Query 维度切分	沿 KV Cache 维度切分
并行来源	多个 Query Tile 并行	多个 KV Tile 并行
每个 SM 的工作	处理部分 Query + 完整 KV	处理完整 Query + 部分 KV
是否需要合并	不需要（各 SM 结果独立）	需要 Online Softmax 合并
适用阶段	Prefill（编码阶段）	Decoding（解码阶段）

---

三、涉及的基本数学知识清单

概念名称	在本推导中的具体作用	一句话定义或公式表达
Softmax 函数	将注意力分数转换为概率分布	$\mathrm{softmax}(x_i) = \frac{\exp(x_i)}{\sum_j \exp(x_j)}$
缩放点积注意力	定义 Query 与 KV 的交互方式	$\mathrm{Attention}(Q,K,V) = \mathrm{softmax}(QK^T/\sqrt{d})V$
Max-Shift 数值稳定	避免 softmax 计算中的指数溢出	$\mathrm{softmax}(x_i) = \frac{\exp(x_i - m)}{\sum_j \exp(x_j - m)}$，$m = \max_j x_j$
Online Softmax	支持增量式 softmax 计算，是分块合并的核心	递推维护 $m_j = \max(m_{j-1}, x_j)$ 和 $\ell_j = \ell_{j-1} \cdot \exp(m_{j-1} - m_j) + \exp(x_j - m_j)$
增量更新（Tile 内）	在单个 Tile 内逐个元素更新 $m, \ell, \mathbf{o}$	$\mathbf{o}_j = \frac{\ell_{j-1} \cdot e^{m_{j-1} - m_j} \cdot \mathbf{o}_{j-1} + e^{s_j - m_j} \cdot \mathbf{V}_j}{\ell_j}$
指数乘法恒等式	将局部坐标系的指数值转换到全局坐标系	$\exp(a - c) = \exp(a - b) \cdot \exp(b - c)$
矩阵乘法	计算 Query 与 Key 的相似度分数	$(\mathbf{A}\mathbf{B}^{\top})_{i,j} = \sum_{k} A_{i,k} \cdot B_{j,k}$
GPU SM（流式多处理器）	FlashDecoding 要充分利用的并行计算资源	GPU 的核心计算单元，多个 SM 可同时执行不同任务
递推关系	描述 Online Softmax 的逐步累积过程	$a_n = f(a_{n-1}, \text{new\_input})$
最大值运算	确定全局 softmax 的参考点	$m_{\text{global}} = \max_b m^{(b)}$
加权平均	合并各 Tile 的局部输出为全局输出	$\mathbf{o}_{\text{final}} = \frac{\sum_b w_b \cdot \mathbf{o}^{(b)}}{\sum_b w_b}$

---

四、总结

FlashDecoding 是一种针对 LLM 推理解码阶段的高效注意力算法。其核心创新在于：

1. 反转并行策略：Prefill 阶段切分 Query，Decoding 阶段切分 KV Cache。
2. Online Softmax 合并：通过维护每个 Tile 的局部最大值 $m^{(b)}$ 和局部指数和 $\ell^{(b)}$，在全局归约阶段将各局部结果正确合并。
3. 增量更新（Tile 内）：在每个 Tile 内部，通过逐个元素/子块的 Online Softmax 递推，实现边加载边计算，减少 SRAM 占用。递推公式为：

$$m_j = \max(m_{j-1}, s_j^{(b)}), \quad \ell_j = \ell_{j-1} \cdot e^{m_{j-1} - m_j} + e^{s_j^{(b)} - m_j}, \\ \quad \mathbf{o}_j = \frac{\ell_{j-1} \cdot e^{m_{j-1} - m_j} \cdot \mathbf{o}_{j-1} + e^{s_j^{(b)} - m_j} \cdot \mathbf{V}_j^{(b)}}{\ell_j}$$

4. 数学等价性：分块计算的结果与全序列直接计算的结果完全等价（已在 2.6 节证明）。

FlashDecoding 的完整公式可以概括为：

局部计算（每个 Tile 并行，增量更新）：

$$\mathbf{s}^{(b)} = \frac{\mathbf{q} \mathbf{K}^{(b)\top}}{\sqrt{d}}, \quad m_j = \max(m_{j-1}, s_j^{(b)}), \quad \ell_j = \ell_{j-1} \cdot e^{m_{j-1} - m_j} + e^{s_j^{(b)} - m_j}, \\ \quad \mathbf{o}_j = \frac{\ell_{j-1} \cdot e^{m_{j-1} - m_j} \cdot \mathbf{o}_{j-1} + e^{s_j^{(b)} - m_j} \cdot \mathbf{V}_j^{(b)}}{\ell_j}$$

全局合并：

$$m_{\text{global}} = \max_b m^{(b)}, \quad \mathbf{o}_{\text{final}} = \frac{\sum_{b=1}^{B} \exp(m^{(b)} - m_{\text{global}}) \cdot \ell^{(b)} \cdot \mathbf{o}^{(b)}}{\sum_{b=1}^{B} \exp(m^{(b)} - m_{\text{global}}) \cdot \ell^{(b)}}$$

该算法已被集成到 FlashAttention 2.2+、xFormers、FlashInfer 等主流推理加速库中，成为长序列 LLM 推理的标准优化技术。

---
