测量代码和脚本

与 DRAM 带宽测量区别

L1 和 L2 缓存带宽的测量使用 device 端计时，方便只统计 kernel 内的 measured 阶段，不统计 warmup 阶段，代码如下：

__global__ void l2_read_kernel_timed(
    const float4* __restrict__ data,
    float* __restrict__ sink,
    unsigned long long* __restrict__ block_cycles,
    size_t elems,
    int warmup_iters,
    int measured_iters
) {
    size_t tid =
        static_cast<size_t>(blockIdx.x) * blockDim.x + threadIdx.x;

    size_t stride =
        static_cast<size_t>(gridDim.x) * blockDim.x;

    float acc = 0.0f;

    __shared__ unsigned long long start_cycle;

    // --------------------------------------------------------
    // Phase 1: warmup，不计时
    // --------------------------------------------------------
    for (int it = 0; it < warmup_iters; ++it) {
        for (size_t i = tid; i < elems; i += stride) {
            float4 v = load_cg_float4(data + i);
            acc += v.x + v.y + v.z + v.w;
        }
    }

    __syncthreads();

    if (threadIdx.x == 0) {
        start_cycle = clock64();   // <-------------- device 端计时方便只统计 measured 阶段而不统计 warmup 阶段
    }

    __syncthreads();

    // --------------------------------------------------------
    // Phase 2: measured，只统计这个阶段
    // --------------------------------------------------------
    for (int it = 0; it < measured_iters; ++it) {
        for (size_t i = tid; i < elems; i += stride) {
            float4 v = load_cg_float4(data + i);
            acc += v.x + v.y + v.z + v.w;
        }
    }

    __syncthreads();

    if (threadIdx.x == 0) {
        unsigned long long stop_cycle = clock64();
        block_cycles[blockIdx.x] = stop_cycle - start_cycle;
    }

    // 防止编译器优化掉 load。
    sink[tid] = acc;
}

特别注意，这种情况下就必须使用单 wave。因为这份 L2 测试代码是在 kernel 内部用 clock64() 计时：

if (threadIdx.x == 0) {
    start_cycle = clock64();
}

...

if (threadIdx.x == 0) {
    unsigned long long stop_cycle = clock64();
    block_cycles[blockIdx.x] = stop_cycle - start_cycle;
}

每个 block 记录的是这个 block 自己从 measured phase 开始到结束经历的 cycles。host 端再取所有 block 中的最大值：

unsigned long long max_cycles = 0;

for (int i = 0; i < blocks; ++i) {
    max_cycles = std::max(max_cycles, h_block_cycles[i]);
}

也就是说，最终用来算带宽的是所有 block 的最大单 block 执行时间。这在单 wave 下通常是合理的，因为所有 block 大致同时开始、同时结束。此时 max block cycles 大致等于整个 kernel measured phase 的 wall time

L1 带宽测量

选择的工作集大小为：

4 KiB
8 KiB
16 KiB
17 KiB
18 KiB
19 KiB
20 KiB
21 KiB
22 KiB
23 KiB
24 KiB
32 KiB

测量的结果为：

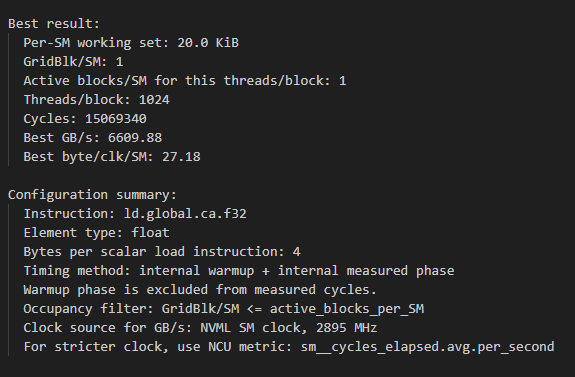

scalar float

vector float4

在 scalar float 和 vector float4 的情况下，都在 ID 为 8，即工作集大小为 22 KiB 时，L1 缓存命中率不再是几乎为 100%，说明此时已经发生了 L1 缓存竞争。

L2 带宽测量

4 KiB
8 KiB
16 KiB
24 KiB
32 KiB

测量的结果为：

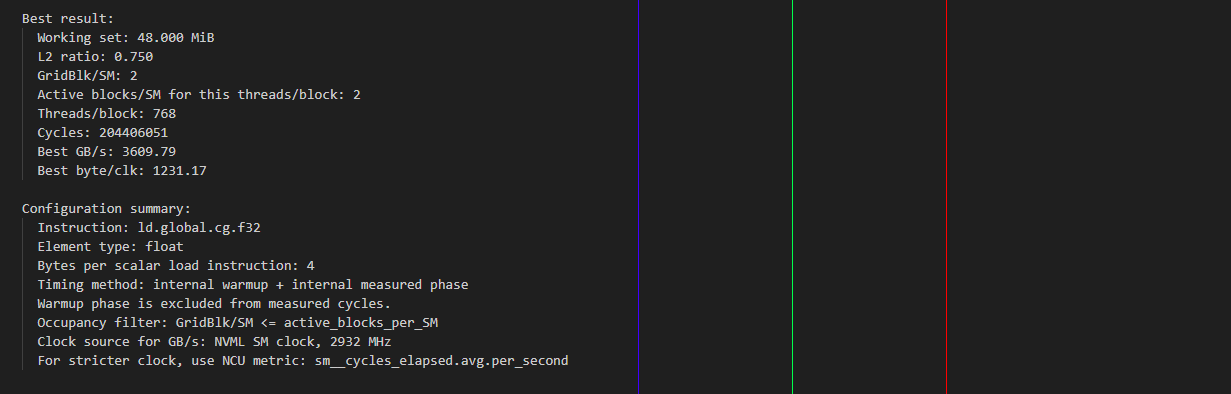

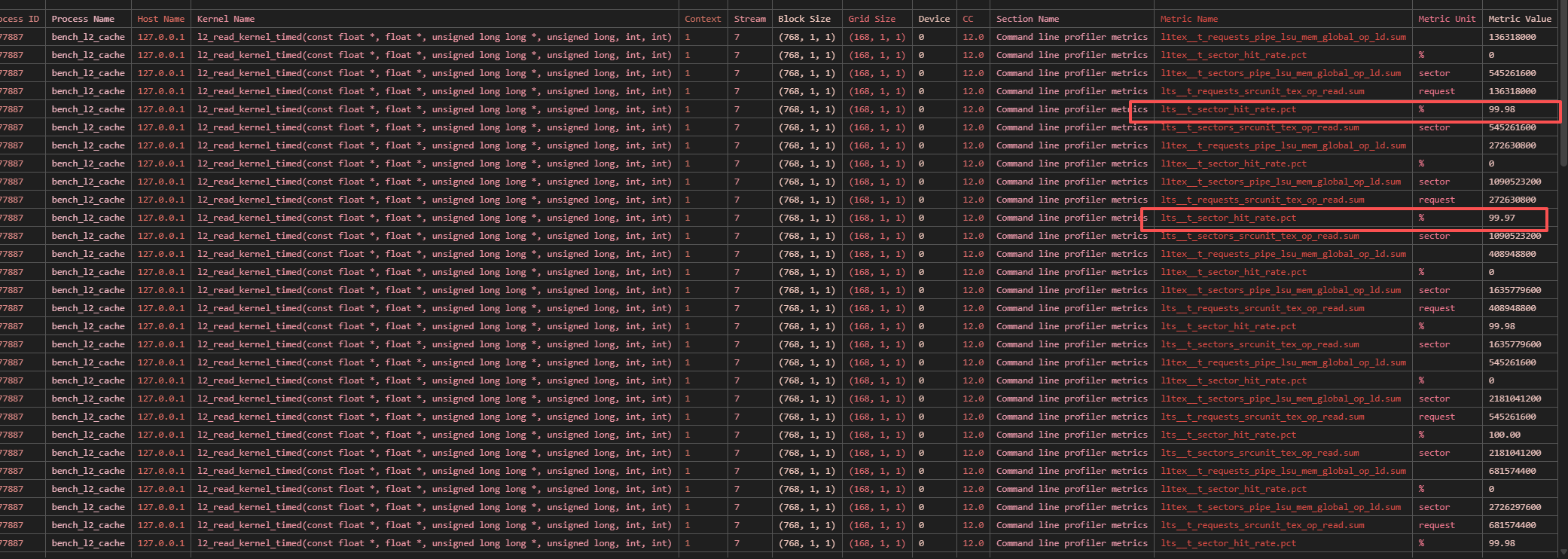

scalar float

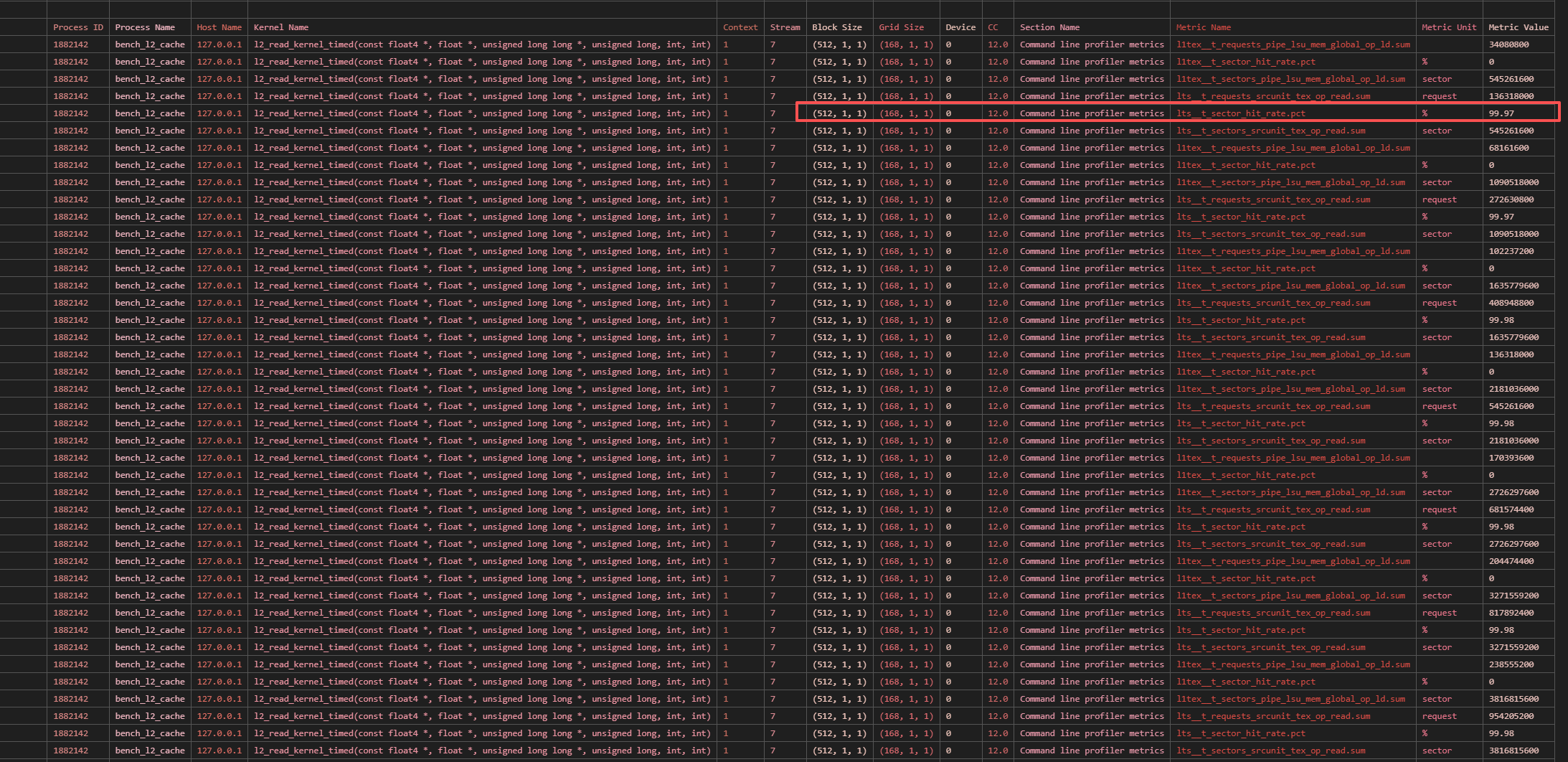

vector float4
