TP、PP、DP 并行通信笔记

示例配置为：

$$TP=2,\qquad PP=2,\qquad DP=2$$

因此总进程数为：

$$WORLD\_SIZE=TP\times PP\times DP=2\times2\times2=8$$

测试模型的主要维度为：

$$B=8,\qquad S=16,\qquad H=32,\qquad I=64,\qquad L=4$$

其中：

• $B$：batch size；
• $S$：序列长度；
• $H$：hidden size；
• $I$：MLP intermediate size；
• $L$：网络层数。

该程序使用 Gloo 进行单机多进程通信模拟。CUDA 可用时，计算张量位于 CUDA 设备上，但 Gloo 通信数据会暂存到 CPU。

---

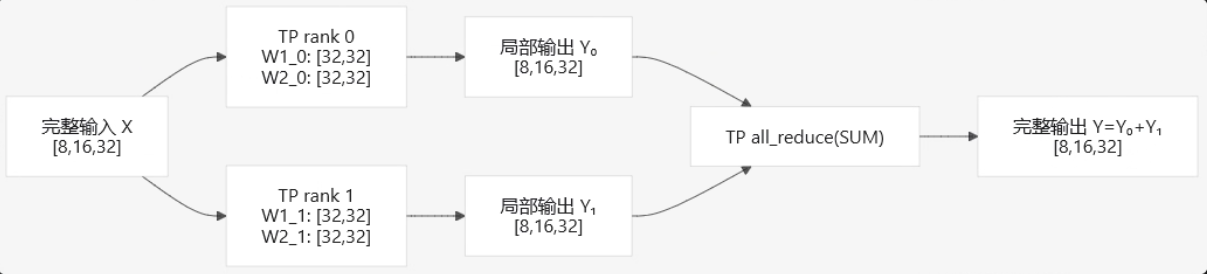

1. 单独 TP

1.1 基本流程

张量并行将同一层的参数切分到多个 TP rank。每个 rank 使用相同输入，但只计算自己负责的参数分片。

1.2 参数切分

输入张量在 TP rank 之间保持完整：

$$X\in\mathbb{R}^{B\times S\times H} =\mathbb{R}^{8\times16\times32}$$

第一层权重为：

$$W_1\in\mathbb{R}^{I\times H} =\mathbb{R}^{64\times32}$$

代码沿输出维切分：

$$W_{1,t}\in\mathbb{R}^{I/TP\times H} =\mathbb{R}^{32\times32}$$

第二层权重为：

$$W_2\in\mathbb{R}^{H\times I} =\mathbb{R}^{32\times64}$$

代码沿输入维切分：

$$W_{2,t}\in\mathbb{R}^{H\times I/TP} =\mathbb{R}^{32\times32}$$

每个 rank 的局部计算为：

$$A_t= \operatorname{GELU} \left( XW_{1,t}^{T}+b_{1,t} \right) \in\mathbb{R}^{8\times16\times32}$$

$$Y_t=A_tW_{2,t}^{T} \in\mathbb{R}^{8\times16\times32}$$

TP 组内进行求和：

$$Y=\sum_{t=0}^{TP-1}Y_t$$

输出形状不变：

$$[8,16,32] \overset{\text{TP all-reduce}}{\longrightarrow} [8,16,32]$$

1.3 对应代码

test_tensor_parallel() 中的参数切分：

local_intermediate = SHAPE.intermediate_size // group_size

column_weight = nn.Parameter(
    weight_1[
        group_rank * local_intermediate:
        (group_rank + 1) * local_intermediate
    ].clone()
)

row_weight = nn.Parameter(
    weight_2[
        :,
        group_rank * local_intermediate:
        (group_rank + 1) * local_intermediate
    ].clone()
)

TP 前向计算：

local_activation = functional.gelu(
    functional.linear(tensor, column_weight, column_bias)
)

local_output = functional.linear(
    local_activation,
    row_weight,
)

output = _ReduceFromTensorParallel.apply(
    local_output,
    group,
    communication,
) + bias_2

_ReduceFromTensorParallel 的前向实现：

result = tensor.clone()

communication.all_reduce(
    result,
    group=group,
    op=dist.ReduceOp.SUM,
)

需要注意，独立的 test_tensor_parallel() 中没有调用 _CopyToTensorParallel。该测试主要验证：

• TP 参数切分是否正确；
• TP 前向结果是否等于稠密参考模型；
• 每个 rank 的局部参数梯度是否正确。

_ReduceFromTensorParallel.backward() 不再执行通信，而是把完整输出梯度直接交给每个 TP 参数分片：

return gradient, None, None

---

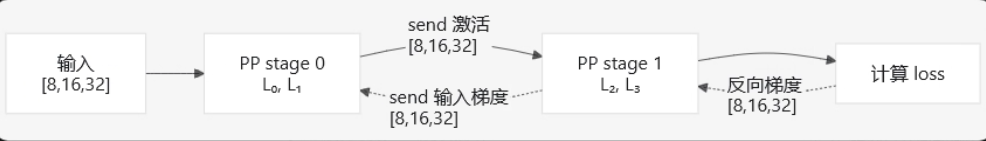

2. 单独 PP

2.1 模型划分

流水线并行按照网络层划分模型。4 层模型、2 个 PP stage 的划分为：

$$\text{stage}_0=\{L_0,L_1\}$$

$$\text{stage}_1=\{L_2,L_3\}$$

每个 stage 保存：

$$L/PP=4/2=2$$

2.2 激活和梯度维度

PP 不切分激活张量。输入、stage 输出以及 stage 间传递的数据均为：

$$A\in\mathbb{R}^{B\times S\times H} =\mathbb{R}^{8\times16\times32}$$

前向传递：

$$A_{\text{stage }0} \in\mathbb{R}^{8\times16\times32} \rightarrow A_{\text{stage }1} \in\mathbb{R}^{8\times16\times32}$$

反向传递：

$$\frac{\partial L}{\partial A_{\text{stage }1}} \in\mathbb{R}^{8\times16\times32} \rightarrow \frac{\partial L}{\partial A_{\text{stage }0}} \in\mathbb{R}^{8\times16\times32}$$

2.3 对应代码

本地 stage 的参数选择：

layers_per_stage = SHAPE.layer_count // group_size

local_parameters = [
    nn.Parameter(tensor.clone())
    for layer in layers[
        group_rank * layers_per_stage:
        (group_rank + 1) * layers_per_stage
    ]
    for tensor in layer
]

第一个 stage 直接使用本地输入：

if group_rank == 0:
    activations = inputs

后续 stage 从前一个 stage 接收激活：

activations = communication.receive(
    inputs.shape,
    inputs.dtype,
    global_ranks[group_rank - 1],
    group,
)

activations.requires_grad_(True)
pipeline_input = activations

前向发送：

communication.send(
    stage_outputs.detach(),
    global_ranks[group_rank + 1],
    group,
)

反向接收梯度：

output_gradient = communication.receive(
    stage_outputs.shape,
    stage_outputs.dtype,
    global_ranks[group_rank + 1],
    group,
)

stage_outputs.backward(output_gradient)

只有最后一个 stage 计算 loss：

loss = functional.mse_loss(stage_outputs, targets)
loss.backward()

PP 的核心通信是点对点 send/receive，不是 all_reduce。

代码中还有用于测试校验的全局集合通信：

communication.all_reduce(
    loss_tensor,
    op=dist.ReduceOp.MAX,
)

以及：

communication.all_reduce(
    result,
    op=dist.ReduceOp.MIN,
)

这些操作用于同步测试结果，不属于 PP stage 间的核心数据传递。

---

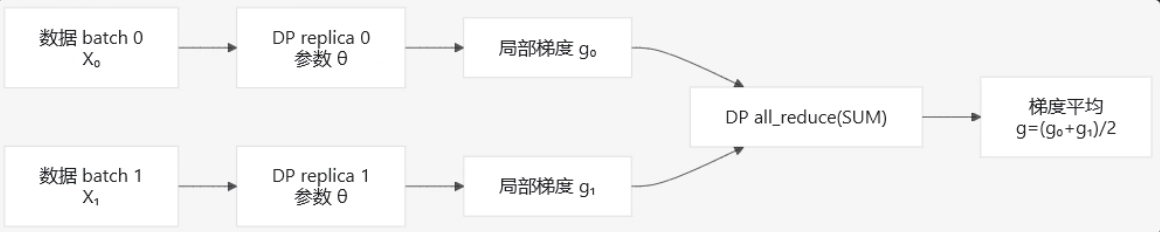

3. 单独 DP

3.1 基本流程

数据并行创建多个模型副本。每个副本保存相同参数，但处理不同数据。

DP 副本使用不同输入：

$$X_0\ne X_1$$

每个副本的局部 batch 为：

$$B_{\mathrm{local}}=8$$

有效全局 batch 为：

$$B_{\mathrm{effective}} =DP\times B_{\mathrm{local}} =2\times8=16$$

3.2 梯度同步

每个 DP 副本独立计算局部梯度：

$$g_0,\qquad g_1$$

DP 组内进行求和：

$$g_{\mathrm{sum}}=g_0+g_1$$

再除以 DP 组大小^[1]：

$$g= \frac{1}{DP} \sum_{d=0}^{DP-1}g_d = \frac{g_0+g_1}{2}$$

参数梯度的形状不变。例如：

$$g_{W_{1,t}}\in\mathbb{R}^{32\times32}$$

同步后仍为：

$$\frac{g_{W_{1,t},0}+g_{W_{1,t},1}}{2} \in\mathbb{R}^{32\times32}$$

3.3 对应代码

使用不同随机种子生成不同数据：

local_inputs = make_tensor(
    (
        SHAPE.batch_size,
        SHAPE.sequence_length,
        SHAPE.hidden_size,
    ),
    3000 + group_rank,
    device,
)

local_targets = make_tensor(
    local_inputs.shape,
    4000 + group_rank,
    device,
    std=0.5,
)

每个副本独立反向：

local_loss = functional.mse_loss(
    forward(local_inputs, parallel_parameters),
    local_targets,
)

local_loss.backward()

DP 梯度同步：

for parameter in parallel_parameters:
    communication.all_reduce(
        parameter.grad,
        group=group,
    )
    parameter.grad.div_(group_size)

DP 前向没有跨 DP rank 的通信。DP 不传递激活，只同步相同模型参数副本产生的梯度。

maximum_loss 的 all_reduce(MAX) 只用于测试验证：

communication.all_reduce(
    maximum_loss,
    op=dist.ReduceOp.MAX,
)

---

4. TP、PP、DP 联合并行

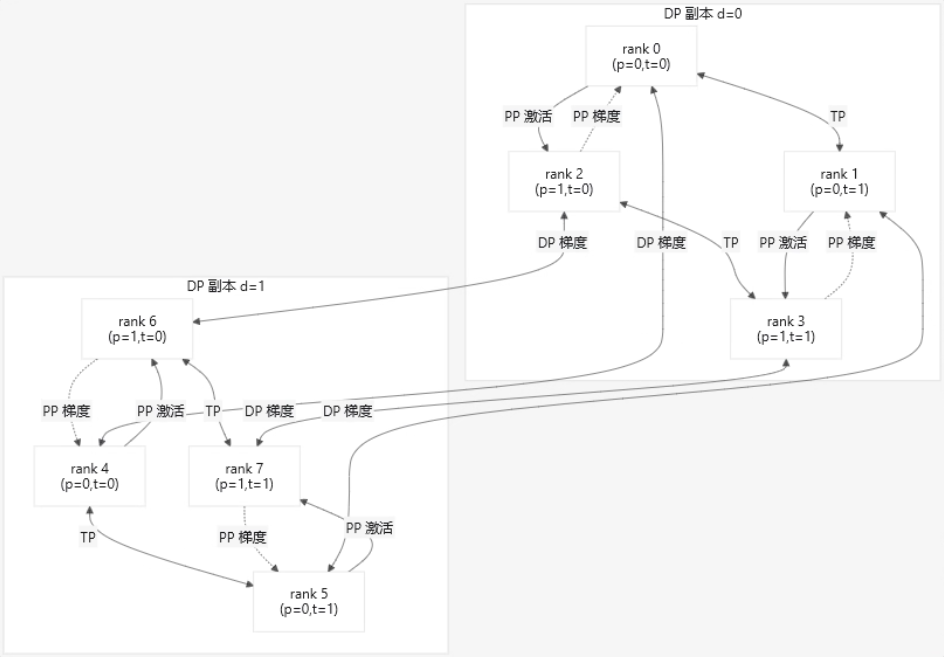

4.1 Rank 坐标

总进程数为：

$$WORLD\_SIZE=TP\times PP\times DP=8$$

全局 rank 映射为：

$$\mathrm{rank} =d(PP\times TP)+p\times TP+t$$

反解为：

$$t=\mathrm{rank}\bmod TP$$

$$p= \left\lfloor \frac{\mathrm{rank}}{TP} \right\rfloor\bmod PP$$

$$d= \left\lfloor \frac{\mathrm{rank}}{TP\times PP} \right\rfloor$$

rank	坐标 $(d,p,t)$
0	$(0,0,0)$
1	$(0,0,1)$
2	$(0,1,0)$
3	$(0,1,1)$
4	$(1,0,0)$
5	$(1,0,1)$
6	$(1,1,0)$
7	$(1,1,1)$

三类通信组的划分规则：

$$\begin{aligned} TP &: \text{固定 }(d,p)，改变 t\\ PP &: \text{固定 }(d,t)，改变 p\\ DP &: \text{固定 }(p,t)，改变 d \end{aligned}$$

对应 rank 分组：

TP: (0,1), (2,3), (4,5), (6,7)
PP: (0,2), (1,3), (4,6), (5,7)
DP: (0,4), (1,5), (2,6), (3,7)

---

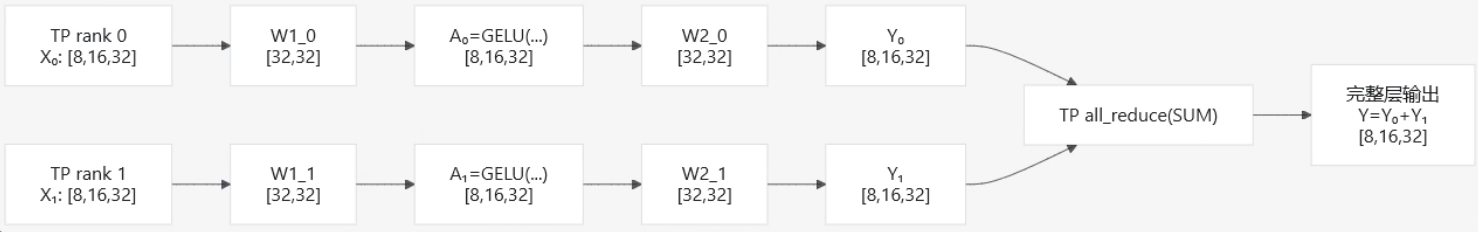

4.2 单个 PP stage 内的 TP 计算

对于任意 DP 副本 $d$ 和 PP stage $p$，两个 TP rank 共同计算该 stage 的每一层。

输入张量为：

$$X_d\in\mathbb{R}^{B\times S\times H} =\mathbb{R}^{8\times16\times32}$$

每个 TP rank 都使用完整输入，但使用不同参数分片：

$$W_{1,t}\in\mathbb{R}^{32\times32}$$

$$W_{2,t}\in\mathbb{R}^{32\times32}$$

局部计算为：

$$A_{d,p,t} = \operatorname{GELU} \left( X_{d,p}W_{1,p,t}^{T}+b_{1,p,t} \right)$$

$$Y_{d,p,t} = A_{d,p,t}W_{2,p,t}^{T}$$

TP 归约后：

$$Y_{d,p} = \sum_{t=0}^{TP-1}Y_{d,p,t}$$

形状变化为：

$$[8,16,32] \rightarrow [8,16,32] \overset{\text{TP all-reduce}}{\longrightarrow} [8,16,32]$$

对应代码：

tensor = _CopyToTensorParallel.apply(
    tensor,
    groups.tensor_parallel_group,
    communication,
)

local_intermediate_output = functional.gelu(
    functional.linear(tensor, weight_1, bias_1)
)

local_output = functional.linear(
    local_intermediate_output,
    weight_2,
)

tensor = _ReduceFromTensorParallel.apply(
    local_output,
    groups.tensor_parallel_group,
    communication,
) + bias_2

其中：

• _CopyToTensorParallel.forward() 不执行通信；
• _ReduceFromTensorParallel.forward() 执行 TP all_reduce(SUM)；
• _CopyToTensorParallel.backward() 执行 TP 输入梯度归约；
• _ReduceFromTensorParallel.backward() 不再次归约。

---

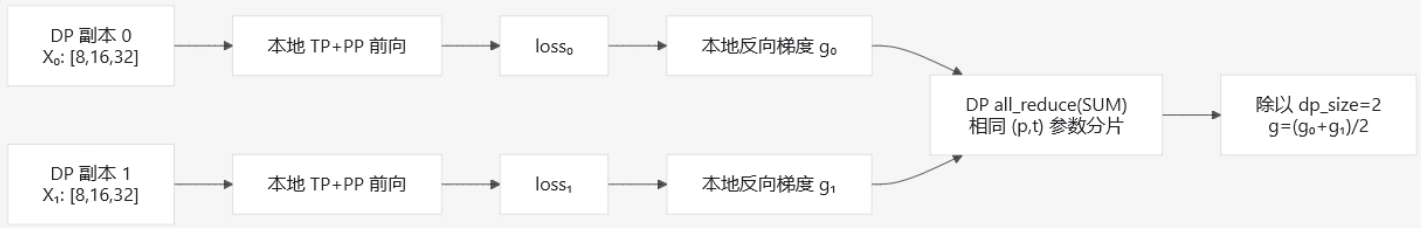

4.3 DP 副本的独立计算和梯度同步

两个 DP 副本分别使用不同输入：

$$X_0\ne X_1$$

每个 DP 副本独立执行完整的 TP+PP 前向和反向：

对于固定的 PP stage $p$ 和 TP rank $t$，参数梯度为：

$$g_{d,p,t} = \frac{\partial L_d} {\partial\theta_{p,t}}$$

DP 同步后：

$$g_{p,t} = \frac{1}{DP} \sum_{d=0}^{DP-1}g_{d,p,t}$$

在本例中：

$$g_{p,t} = \frac{g_{0,p,t}+g_{1,p,t}}{2}$$

对应代码：

for parameter in local_parameters:
    communication.all_reduce(
        parameter.grad,
        group=groups.data_parallel_group,
    )
    parameter.grad.div_(dp_size)

DP 组中的通信关系为：

rank 0 ↔ rank 4
rank 1 ↔ rank 5
rank 2 ↔ rank 6
rank 3 ↔ rank 7

DP 不同步激活，也不参与 PP 的点对点传输。

---

4.4 联合前向和反向的完整顺序

前向

数学形式：

$$X_d \rightarrow Y_{d,p,t} \overset{\text{TP all-reduce}}{\longrightarrow} Y_{d,p} \overset{\text{PP send}}{\longrightarrow} X_{d,p+1}$$

其中：

$$X_d,Y_{d,p,t},Y_{d,p},X_{d,p+1} \in\mathbb{R}^{8\times16\times32}$$

反向

联合反向可以写为：

$$\frac{\partial L_d}{\partial Y_d} \rightarrow \left( \frac{\partial L_d}{\partial X_d} \right)_t \overset{\text{TP all-reduce}}{\longrightarrow} \frac{\partial L_d}{\partial X_d} \overset{\text{PP send}}{\longrightarrow} \text{前一 stage}$$

完成每个 DP 副本的反向后，再执行：

$$g_{0,p,t},g_{1,p,t} \overset{\text{DP all-reduce}}{\longrightarrow} \frac{g_{0,p,t}+g_{1,p,t}}{2}$$

联合流程总结为：

1. 每个 DP 副本独立处理自己的 batch；
2. 每个 PP stage 内使用 TP 参数分片；
3. TP 组内通过 all_reduce(SUM) 合并局部输出；
4. PP 组内通过 send/receive 传递激活；
5. 最后一个 PP stage 计算 loss；
6. PP 通过反向 send/receive 传递梯度；
7. TP 组内通过 all_reduce(SUM) 汇总输入梯度；
8. DP 组内通过 all_reduce(SUM) 同步相同参数分片的梯度；
9. 除以 dp_size 得到平均梯度。

---
